Caratteristiche Tecniche

Dettagli tecnici

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

  • 1. Cappucci di sollevamento o protettivo
  • 2. Indici di tolleranza regolabili Interni
  • 3. Ghiera esterna girevole
  • 4. Quadranti personalizzabili Su richiesta
  • 5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
  • 6. Movimento di precisione
  • 7. Lancetta conta-giri Concentrica o disassata
  • 8. Materiali cassa
  • 9. Dimensioni a norma DIN EN ISO 463 Standard
  • 10. Stelo di fissaggio Ø8 h6 Inox antiacido
  • 11. Protezione quadrante
  • 12. Tasto di misura M 2,5 Intercambiabile
  • 13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

  • Ingegneria Tedesca: Massima affidabilità in environments industriali.
  • Durata: Meccanismi progettati per milioni di cicli.
  • Materiali Scelti: Acciai inossidabili e vetri antigraffio.
  • Versatilità: Compatibilità totale con accessori standard M 2,5.
  • Tracciabilità: Forniti con Dichiarazione di Conformità.
  • Qualità: Ispezione visiva e test funzionali completi.
  • Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.
Ordina:

Comparatori a corsa Limitata o "Error Free" Käfer

Per evitare errori di misura, il campo di misura di questi comparatori è stato limitato a meno di un giro della lancetta. Quindi la misura può essere effettuata solo all'interno di questo campo garantendo praticamente una misurazione priva di errori. Tutti i nostri comparatori "A corsa limitata" (fatta eccezione per il modello SI 9/0,1) sono prodotti in Germania con i massimi standard qualitativi.

  • Lunga extracorsa: facilita l'inserimento dei pezzi da misurare negli apparecchi di misura.
  • Normativa DIN 878: la scala graduata può essere ruotata solo di 36° per la massima sicurezza.
  • Doppio dispositivo di limitazione: un dispositivo di fermo nel movimento e un blocco nel quadrante.
  • Movimento antiurto: protezione ottimale dei meccanismi interni contro gli shock.
  • Esecuzioni speciali: disponibili versioni a tenuta stagna (SW), a stelo posteriore (R) o con ghiera ruotabile a 360° su richiesta.

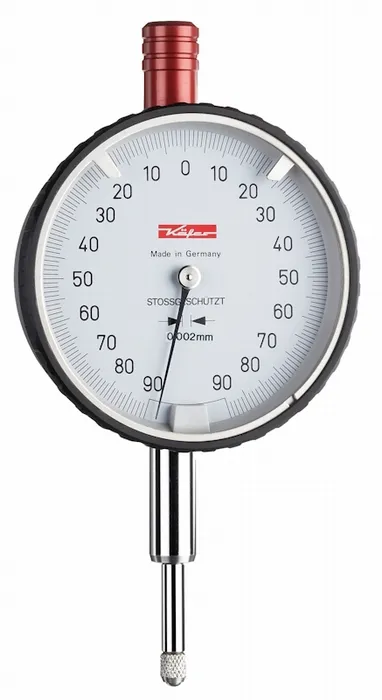

FM 500 SIComparatore Käfer bimillesimale a corsa limitata. Error Free

Modello Bimillesimale (0,002mm)

Con quadrante Ø58mm

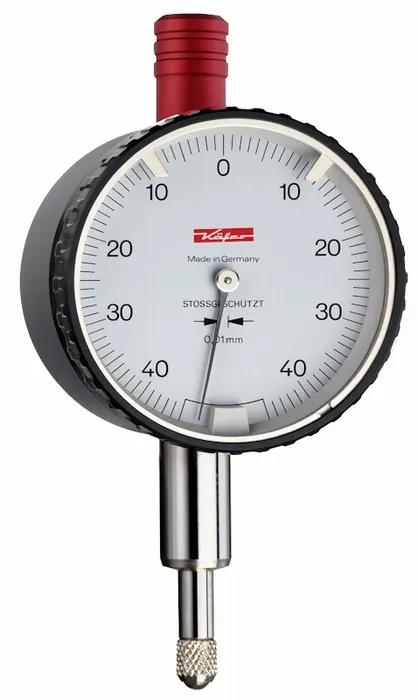

Comparatore Käfer centesimale, con diametro quadrante di 40mm, a corsa limitata, Error Free

Modello con quadrante Ø40mm

Lettura 0,01 - Campo +/-0,4mm
SI 180 Comparatore Käfer millesimale con diametro quadrante di 58mm, a corsa limitata, Error Free

Modello Millesimale (0,001)

Con quadrante Ø58mm

Modelli a Corsa Limitata / Error Free "SI"

Cliccare sul codice del comparatore per visualizzarne la scheda completa.

Modello
Lettura
Campo x giro
Campo
Ø Quad.
Caratteristiche
SI 9/0,1
0,1mm

8mm
58mm
Modello a corsa limitata
SI 45 R
0,01mm

0,4mm
40mm
Modello a corsa limitata
SI-45
0,01mm

0,4mm
40mm
Modello piccolo
SI-45/0,8
0,01mm

0,8mm
40mm
Modello piccolo
SI 45/0,8 R
0,01mm

0,8mm
40mm
Modello a corsa limitata
SI-45 W
0,01mm

0,4mm
44,5m
Modello piccolo
SI-50
0,01mm

0,5mm
58mm
Modello a corsa limitata
M 2 TOP SI
0,01mm

0,8mm
58mm
Modello a corsa limitata
SI-90 X
0,01mm

0,8mm
58mm
Modello a corsa limitata
SI-90 R
0,01mm

0,8mm
58mm
Modello a corsa limitata
SI-90
0,01mm

0.8mm
58mm
Modello a corsa limitata
SI-18
0,01mm

1,6mm
58mm
Modello a corsa limitata
SI 18 R
0,01mm

1,6mm
58mm
Modello a corsa limitata
SI 100
0,01mm

1mm
58mm
Modello a corsa limitata
SI-90 W
0,01mm

0,8mm
61,5mm
Modello a corsa limitata
M 3 a SI
0,005mm

0,4mm
58mm
Modello a corsa limitata
KM 500 SI
0,002mm

0,16mm
40mm
Modello a corsa limitata
KM 500 R-SI
0,002mm

0,18mm
40mm
Modello a corsa limitata
FM 500 SI
0,002mm

0,16mm
58mm
Modello a corsa limitata
Feinika SI-910
0,001mm

0,1 mm
40 mm
Modello a corsa limitata
Feinika SI-914
0,001mm

0,08mm
40mm
Modello a corsa limitata
KM 1000 SI
0,001mm

0,16mm
40mm
Modello a corsa limitata
Feinika SI-916
0,001mm

0,1 mm
58 mm
Modello a corsa limitata
Feinika SI-915
0,001mm

0,08mm
58mm
Modello a corsa limitata
Feinika SI-918
0,001mm

0,16mm
58mm
Modello a corsa limitata
SI 180
0,001mm

0,16mm
58mm
Modello a corsa limitata
Spunta verde

Tutti i nostri strumenti sono fornibili con certificato con tracciabilità DAkkS o di laboratorio primario.
Gli strumenti rispettano rigorosamente le norme di riferimento e sono corredati da dichiarazione di conformità.
