L’alesametro a testa di misura è uno strumento
comparativo per la misura dei diametri interni
e il controllo della geometria dei fori.
La testa di misura viene configurata con i raccordi e i contatti
necessari. Durante la misura, il ponte di centraggio
mantiene lo strumento correttamente posizionato nel foro.

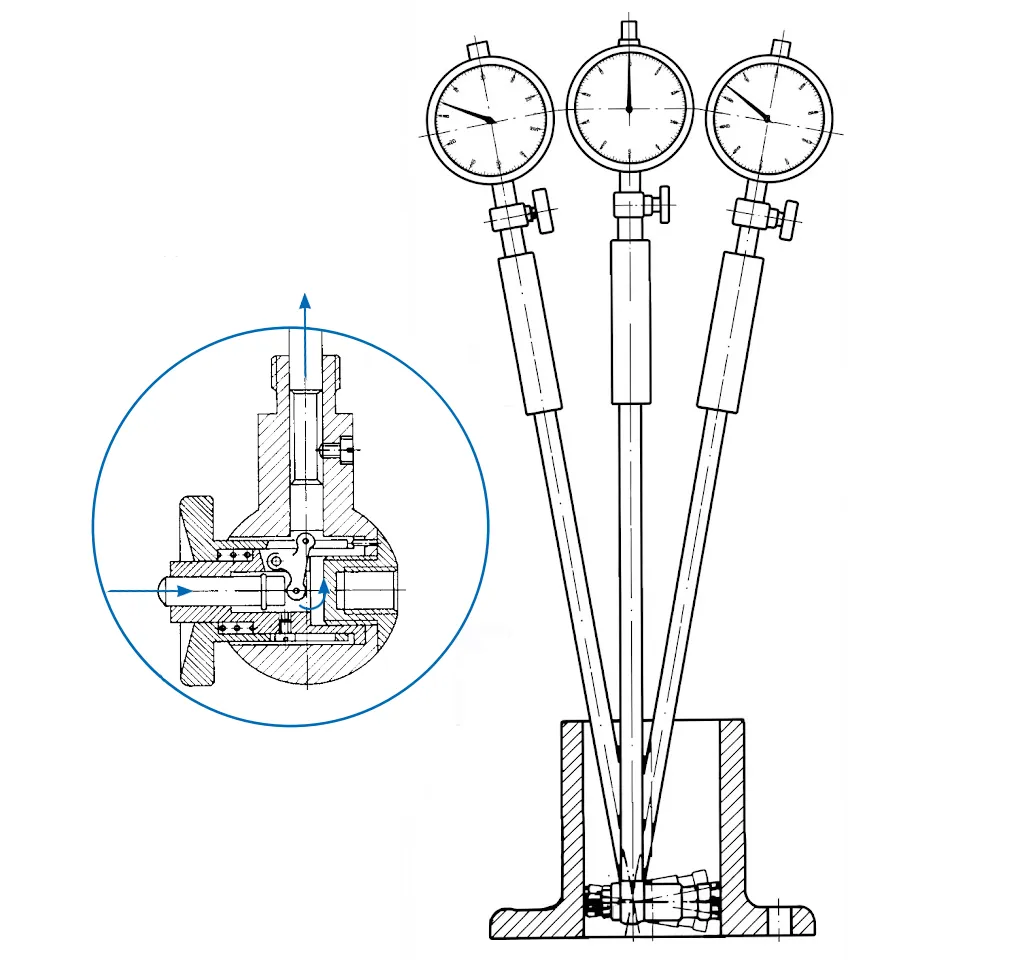

Il diametro viene rilevato facendo oscillare l’alesametro fino
a individuare il punto di inversione.
Il valore rilevato viene confrontato con il
master di azzeramento, consentendo di determinare
rapidamente lo scostamento del diametro.
Azzeramento
Gli alesametri a testa di misura sono strumenti
comparativi e devono essere tarati utilizzando un
master di riferimento.
L’azzeramento può essere eseguito in diversi modi, in funzione
della precisione richiesta:

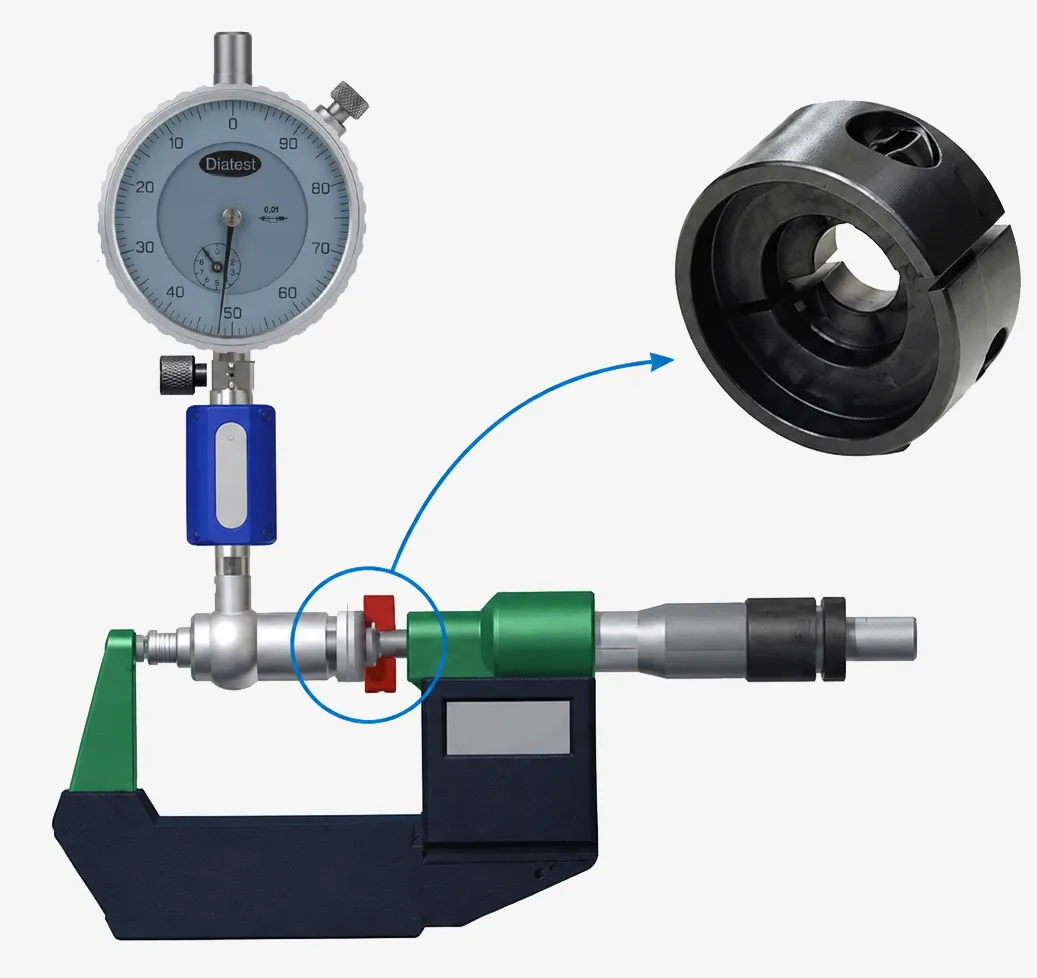

Micrometro.
Il disco di centraggio MZT mantiene la testa
di misura correttamente a contatto durante l’azzeramento. (N.B.: NON compatibile con la versione FB)

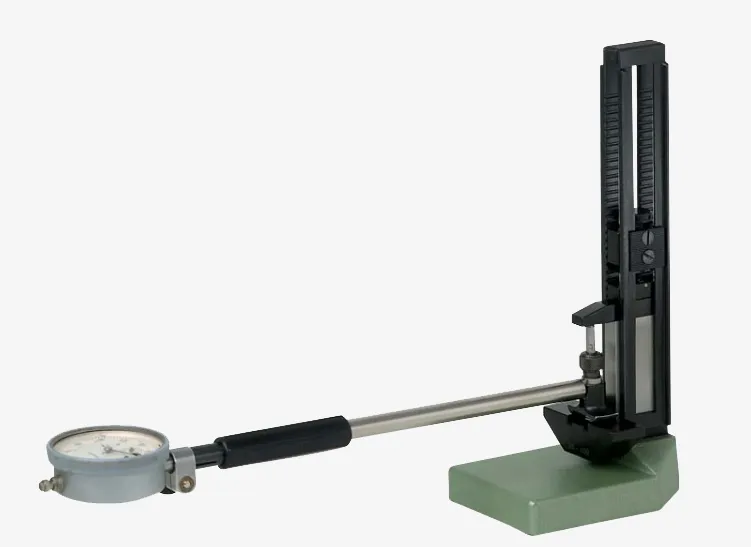

Apparecchi per il presetting, forcelle
e altri sistemi dedicati.

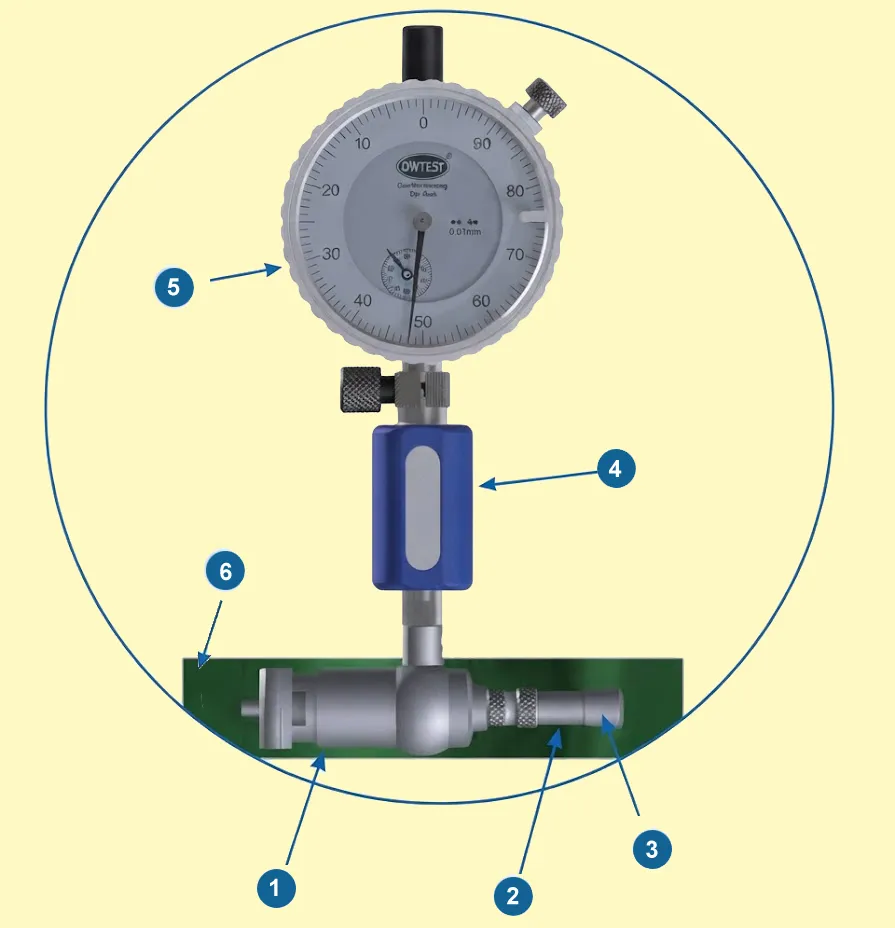

Composizione
Un alesametro a testa di misura è composto
dai seguenti elementi:
Testa di misura con contatto in metallo duro MK
Raccordo/i ZS, se necessario
Contatto in metallo duro HMT
Portacomparatore con filettatura M6 x 0,75
Comparatore
Anello o set di azzeramento
Trasmissione del movimento
La corsa del contatto viene trasferita tramite un
leveraggio allo spillo di trasmissione e
successivamente allo strumento di lettura, con
rapporto 1:1.
Gli alesametri a testa di misura Diatest
sono strumenti comparativi progettati per la misura di
fori di grandi dimensioni e per il controllo
degli errori di forma.
Il campo di applicazione va da
19,5 a 330 mm per gli alesametri standard
e da 38,5 a 348 mm per la versione FB.
Maneggevolezza:
struttura progettata per facilitare le operazioni di misura.
Flessibilità:
ampio campo di misura per diverse esigenze applicative.
Controllo degli errori di forma:
possibilità di rilevare conicità, forma a botte ed errori
di rotondità.
Grandi diametri:
campo di applicazione fino a 330 mm nella versione standard
e 348 mm nella versione FB.
Misure profonde:
profondità di misura fino a 3 metri.
Controllo di piani paralleli:
lo strumento può essere utilizzato anche per il controllo
della distanza tra piani paralleli.

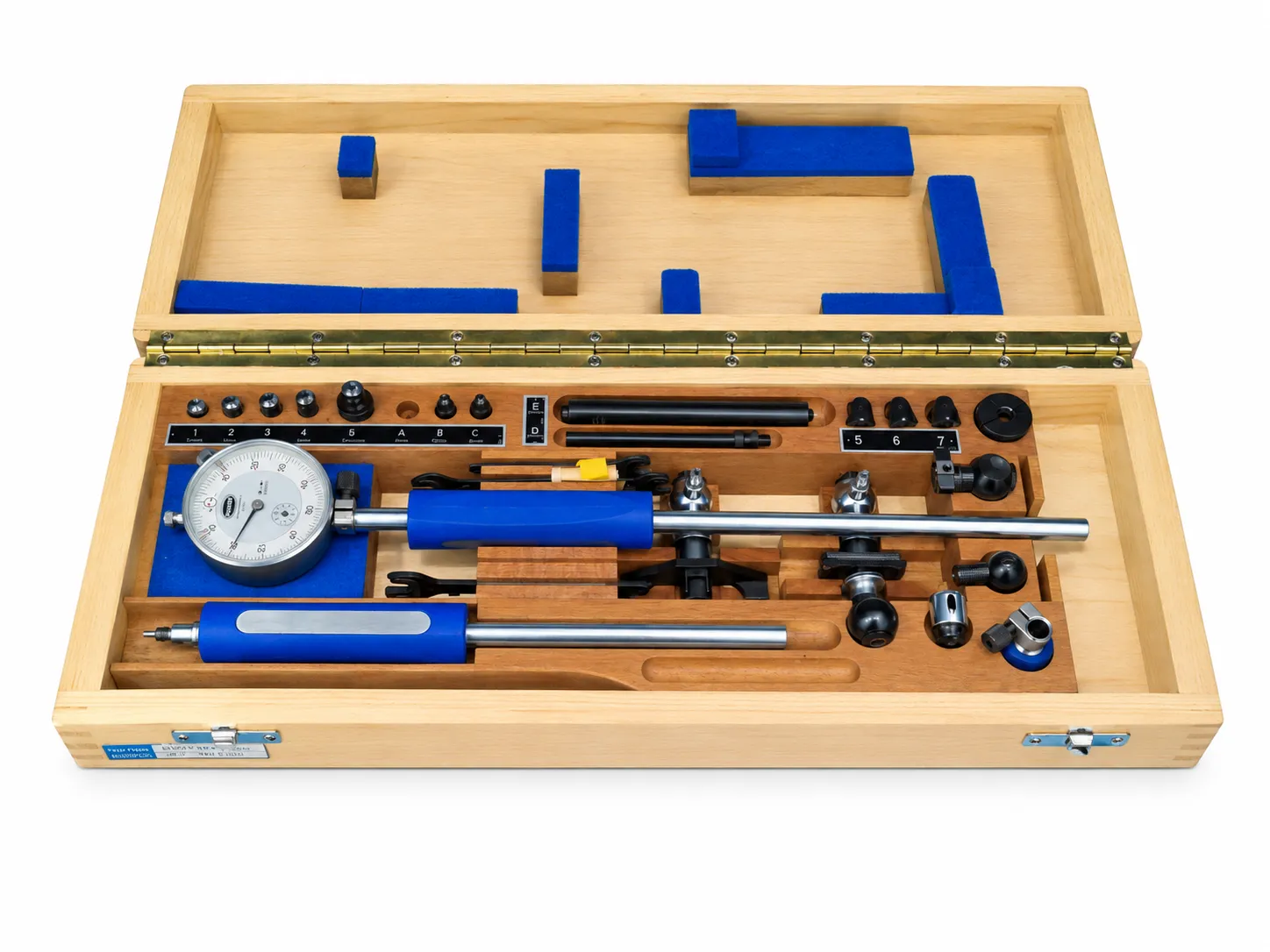

Set alesametri M-5678-Plus e M-68FB
Dati tecnici
Campo di applicazione
Standard:
19,5 → 330 mm
(0.768" → 13")
Versione FB:
38,5 → 348 mm
(1.516" → 13.701")
Campo di misura
Circa 2,5 mm
Precisione
Ripetibilità ≤ 0,001 mm
Linearità massima:
0,006 mm all'interno del campo di misura
Costruzione
Connessione filettata M6 x 0,75
Profondità di misura fino a 3 metri
Contatti in carburo di tungsteno
Raggio dei contatti R 8,0
Comparatore
Forza di misura consigliata:
1,5 – 2,0 N
Applicazioni tipiche
Misura di fori di grandi dimensioni

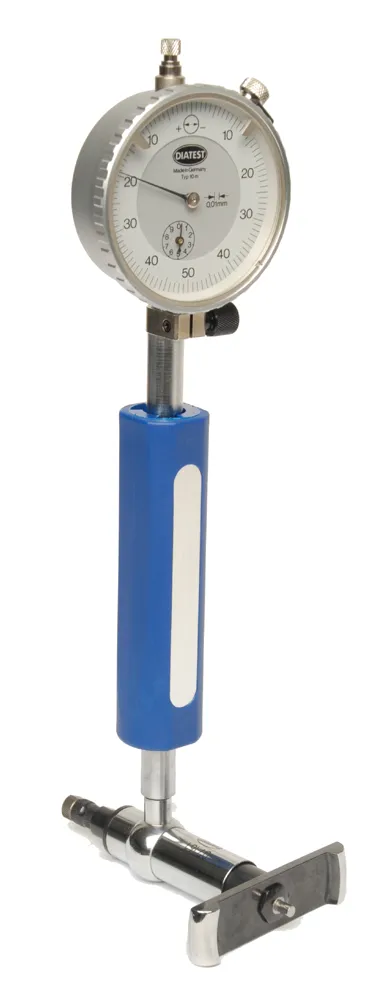

Controllo di fori passanti

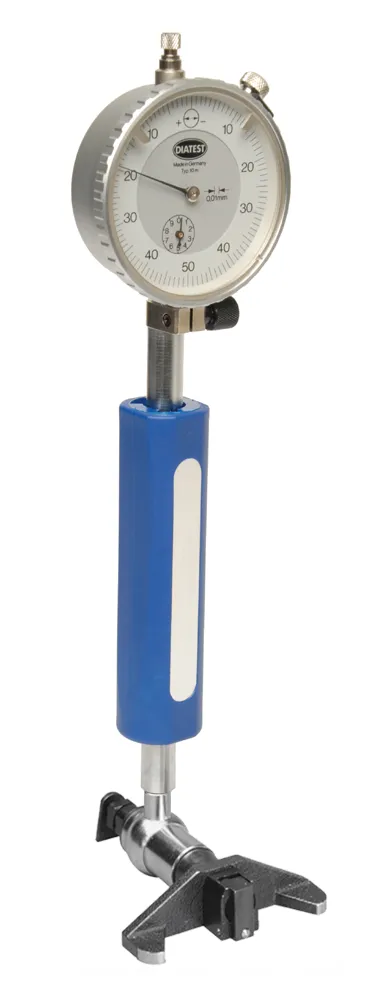

Controllo di fori ciechi
Controllo della conicità
Controllo della forma a botte
Controllo dell'errore di rotondità
Controllo della distanza tra piani paralleli
Misure profonde fino a 3 metri
Comparatori
Il comparatore deve essere scelto in funzione
della precisione richiesta. In generale, una risoluzione di
0,01 mm è sufficiente; per applicazioni che

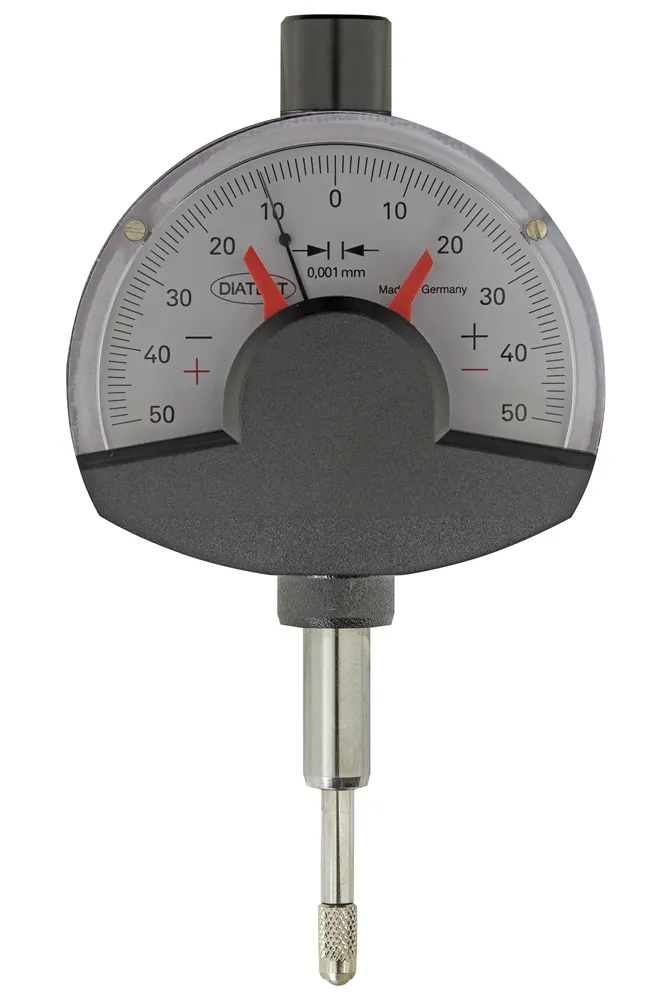

richiedono maggiore precisione può essere utilizzato un
comparatore a ventaglio.
È possibile scegliere tra comparatore meccanico
e digitale.
I comparatori digitali DIATEST MDU-M e MDU-A
permettono di visualizzare e memorizzare durante la misura
il valore minimo, corrispondente al diametro
del foro. Il risultato può essere visualizzato come
valore assoluto oppure come
scostamento dal master.
La risoluzione può essere impostata tra
0,01 e 0,001 mm
(0.0005" e 0.00005"). È inoltre possibile
trasferire i dati di misura per successive
valutazioni statistiche.
