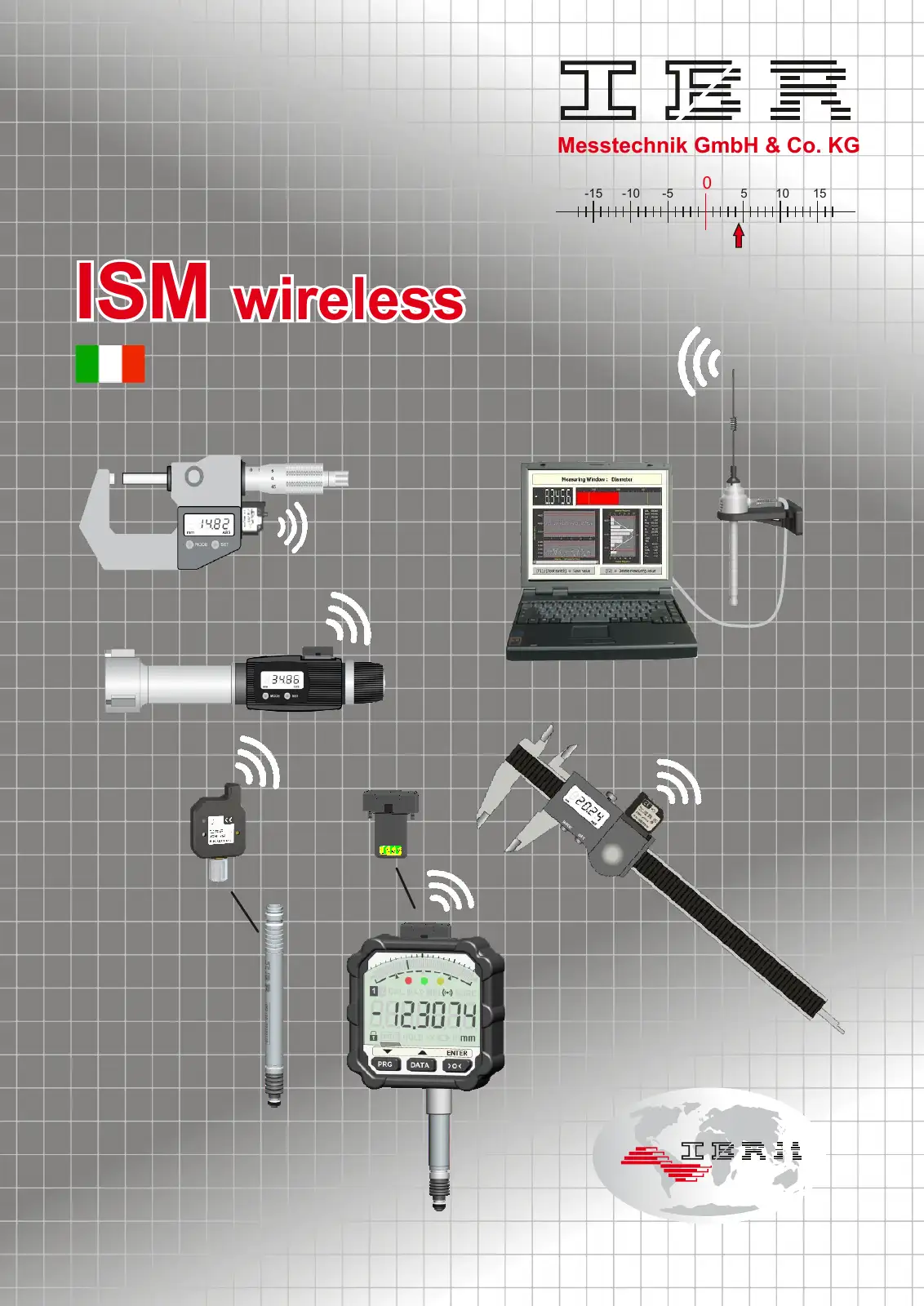

IMS sistema di interfacciamento universale wireless

(5,0 MB)

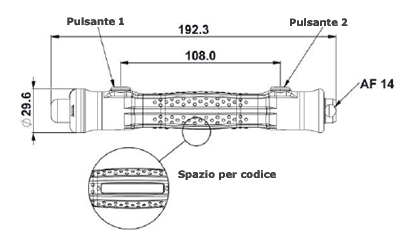

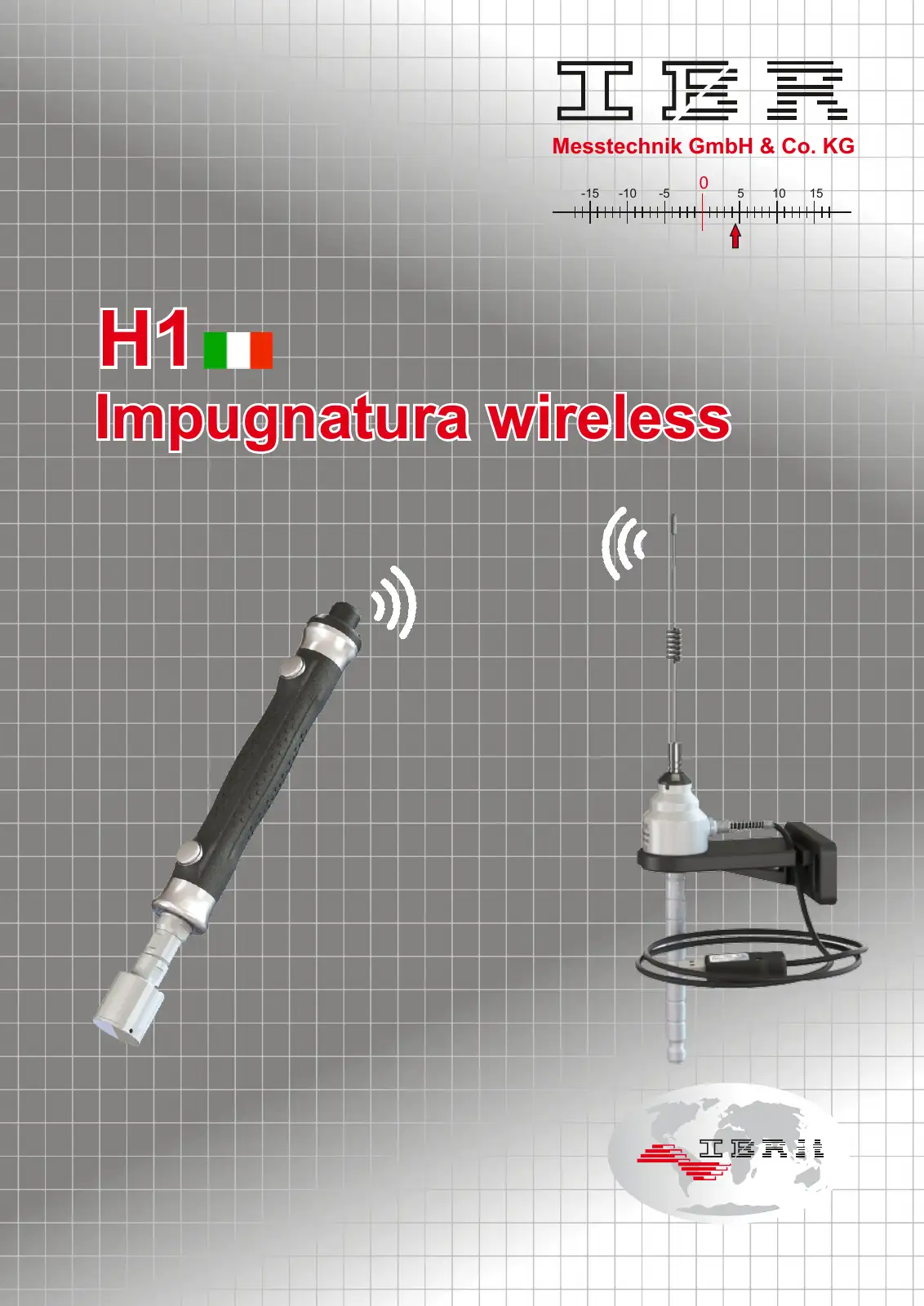

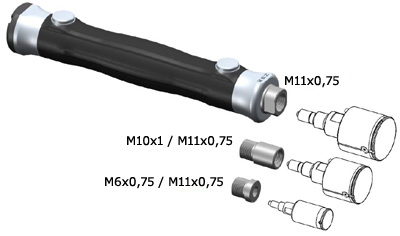

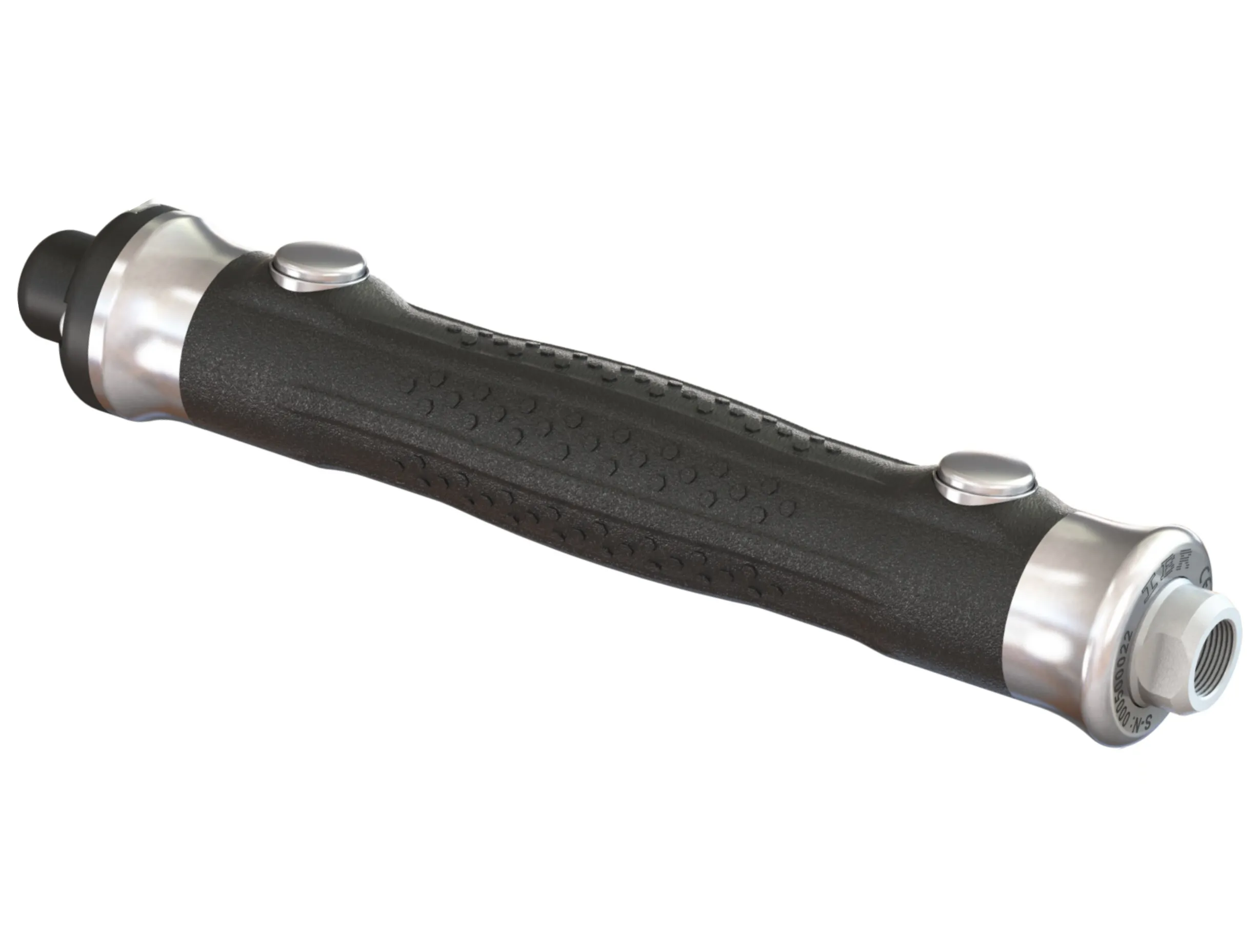

H1 Impugnatura wireless per tamponi di misura Diatest

I moduli ISM sono alimentati da due batterie SR920W
(Fanno eccezione i radio modulo ISM-233, ISM-ISi, ISM-tlc e ISM-h1 che utilizza una batteria 2032 - Il modulo ISM-3i non ha batterie poichè viene alimentato della strumento a cui è collegato). La durata delle batterie è notevole poiché lo strumento si accende solo quando viene inviato il dato (modalità RF1: o ISM invio puntuale).

Sostituzione batterie radio moduli IBR ISM

Si ringrazia Marek Wilk, autore del video, per averne autorizzato la pubblicazione. Per altri contenuti, visita il suo canale YouTube

Ordina:

IBR ISM Sistema wireless universale

Collegamento radio di strumenti di misura digitali a PC e PLC.

IBR · Acquisizione wireless

L’unico sistema wireless universale per strumenti di misura digitali

ISM di IBR è il sistema wireless universale progettato per trasmettere i dati di misura da strumenti digitali di qualsiasi marca e tipologia a PC e PLC. Una soluzione professionale per l’acquisizione dati in ambito industriale, che semplifica l'integrazione degli strumenti di misura, riduce gli ingombri dei collegamenti cablati e consente di gestire fino a 120 strumenti con una sola antenna ricevente.

Un sistema wireless pensato per integrare strumenti di misura diversi.

Compatibile con qualsiasi strumento digitale con uscita dati
Facile da utilizzare
Conferma di invio/ricezione
Una antenna ricevente può ricevere sino a 120 strumenti
Circa 50 m di campo di azione in ambiente industriale
Dimensioni ridotte
Lunga durata delle batterie
Invio del dato in continuo o puntuale
Certificati FCC e CE
Compatibile con il sistema IBR-rf1

Come funziona

Compatibilità, portata e modalità di trasmissione

Il sistema ISM sostituisce il sistema RF1. L'ISM può lavorare in due modalità: a 9600 Baud (compatibile con l'RF1) e a 230400 Baud. Questa seconda modalità consente l'invio continuo del valore di misura dello strumento.

Come il suo predecessore, il sistema ISM è facile da utilizzare, sicuro e compatibile con strumenti digitali con uscita dati di qualsiasi tipo e marca.

Capacità di ricezione: fino a 120 strumenti per antenna ricevente.
Portata in ambiente industriale: circa 50 m.

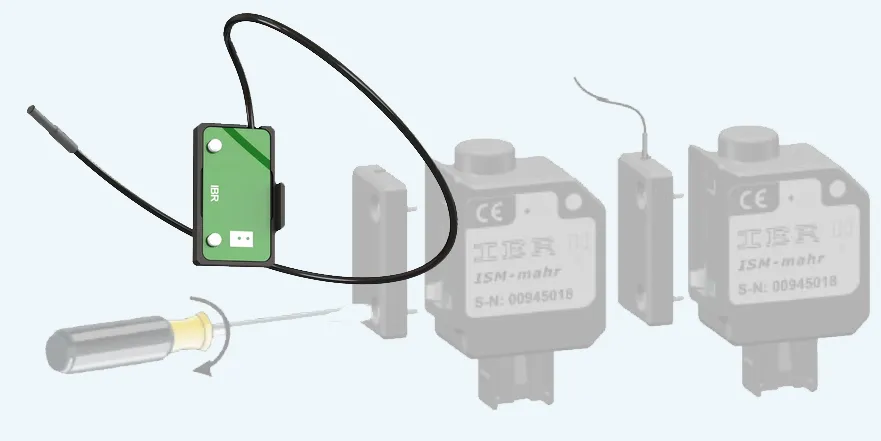

Portata in campo aperto: fino a 300 m, utilizzando l'antenna esterna ISM-ant e l'antenna ricevente ISM-usb1.
Conferma di ricezione: il modulo trasmettitore segnala l'avvenuta ricezione del dato da parte del PC con un segnale acustico e un flash luminoso.
Acquisizione misure: forniti con il software IBR Simkey (emulatore di tastiera).

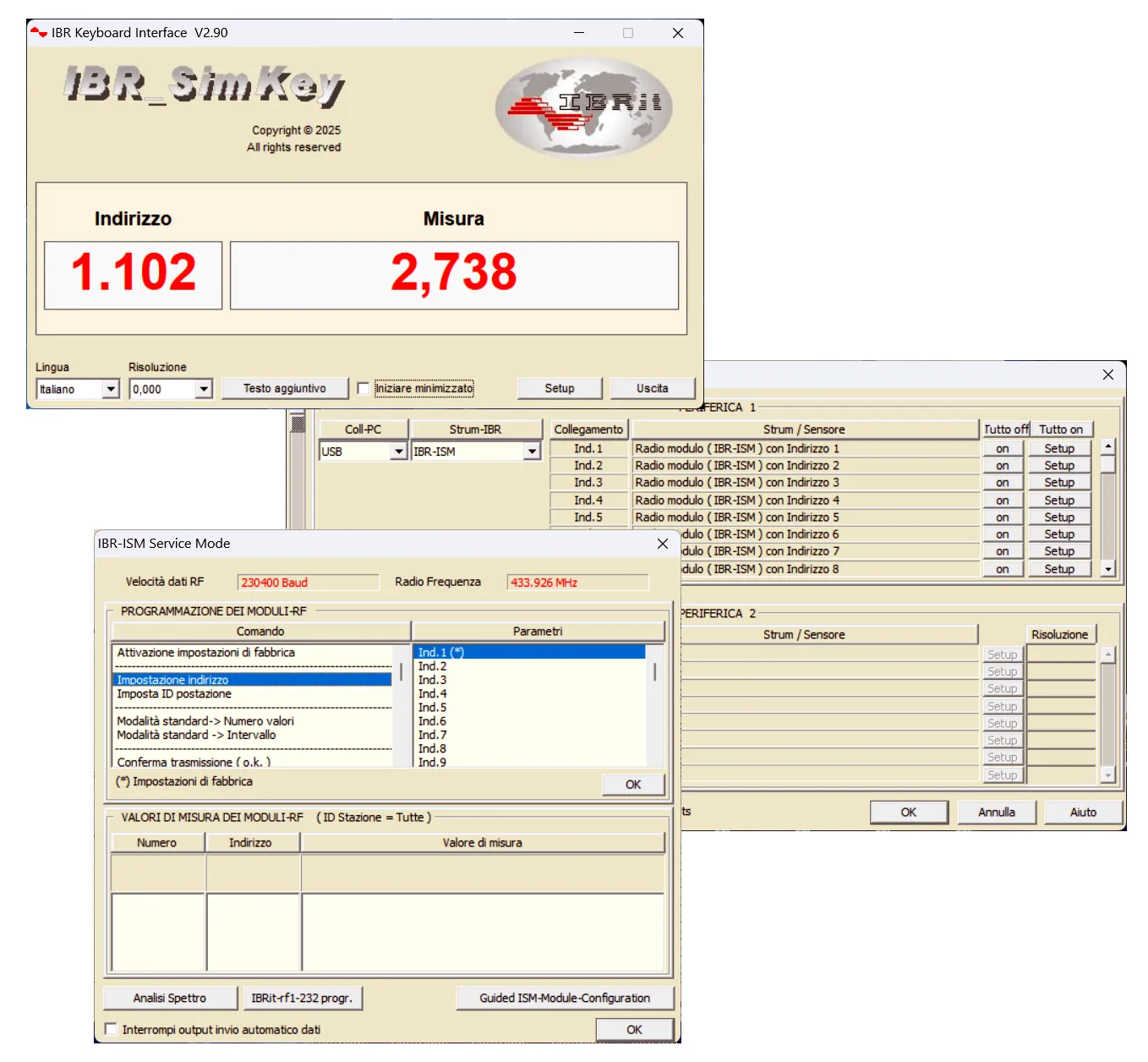

Software IBR Simkey

Acquisizione dati da buffer tastiera

Configurazione e gestione dei dati ricevuti

Il software IBR-SimKey, consegnato insieme alle antenne ISM-usb1 e IMS-usb2, è semplice e intuitivo. Offre le seguenti funzioni:

Programmazione dei radio moduli (indirizzo di trasmissione, impostazioni speciali per le porte RS232, segnali acustici e luminosi, ecc.)
Visualizzazione del valore di misura ricevuto
Driver software per inviare i valori di misura ai programmi Windows (Excel, Word, Access e altri). Il software lavora in background e trasferisce i valori ricevuti al buffer della tastiera del PC.
Analisi di spettro per verificare eventuali radiointerferenze

Moduli trasmettitori

Due configurazioni per adattarsi all'applicazione

I moduli di trasmissione sono disponibili in due versioni:

Versione standard senza antenna esterna
Versione con cavetti esterni per applicazioni speciali

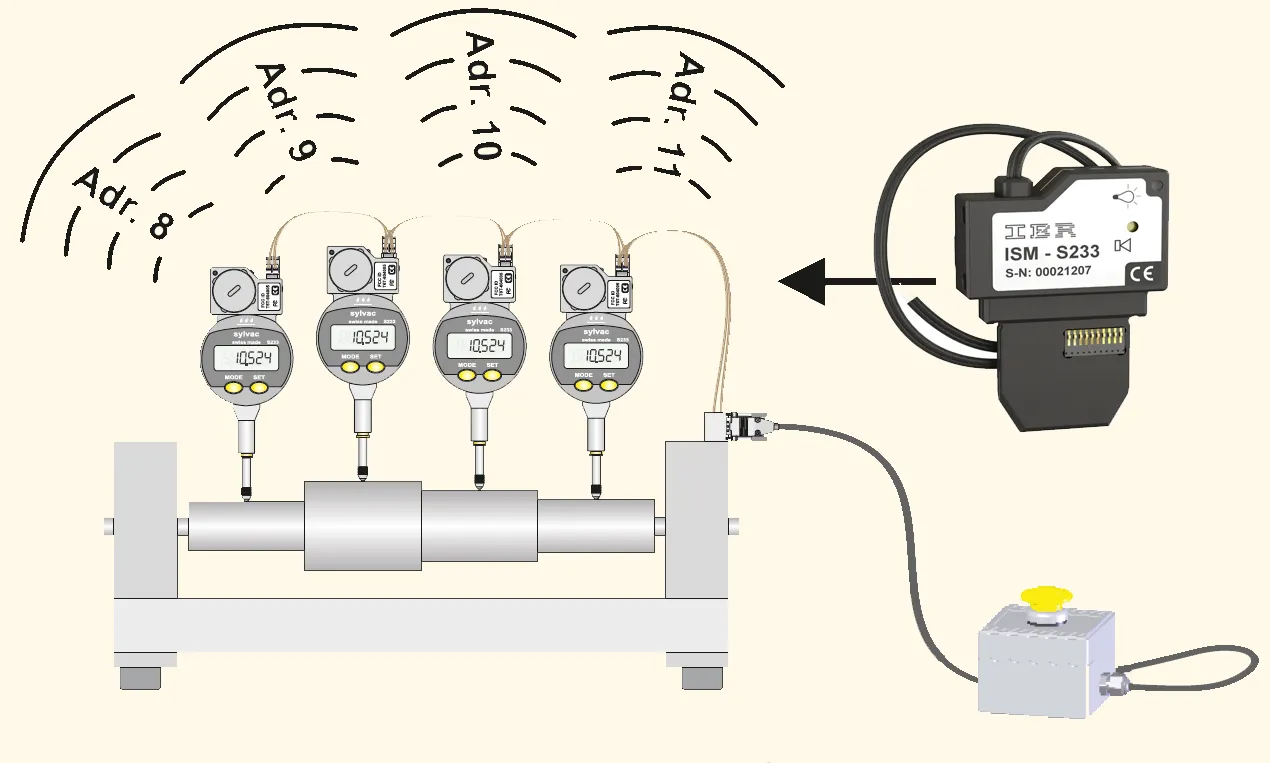

La versione con cavetti è indicata quando lo strumento è difficilmente raggiungibile dall'operatore o quando si devono creare applicazioni con molti strumenti di misura. Collegando i cavetti del trasmettitore a un pedale o a un pulsante, è possibile attivare l'invio della misura a distanza oppure inviare con un'unica pressione il valore di misura di molti strumenti.

Antenne riceventi per PC e PLC

Connessione diretta USB o integrazione nel sistema IMBus

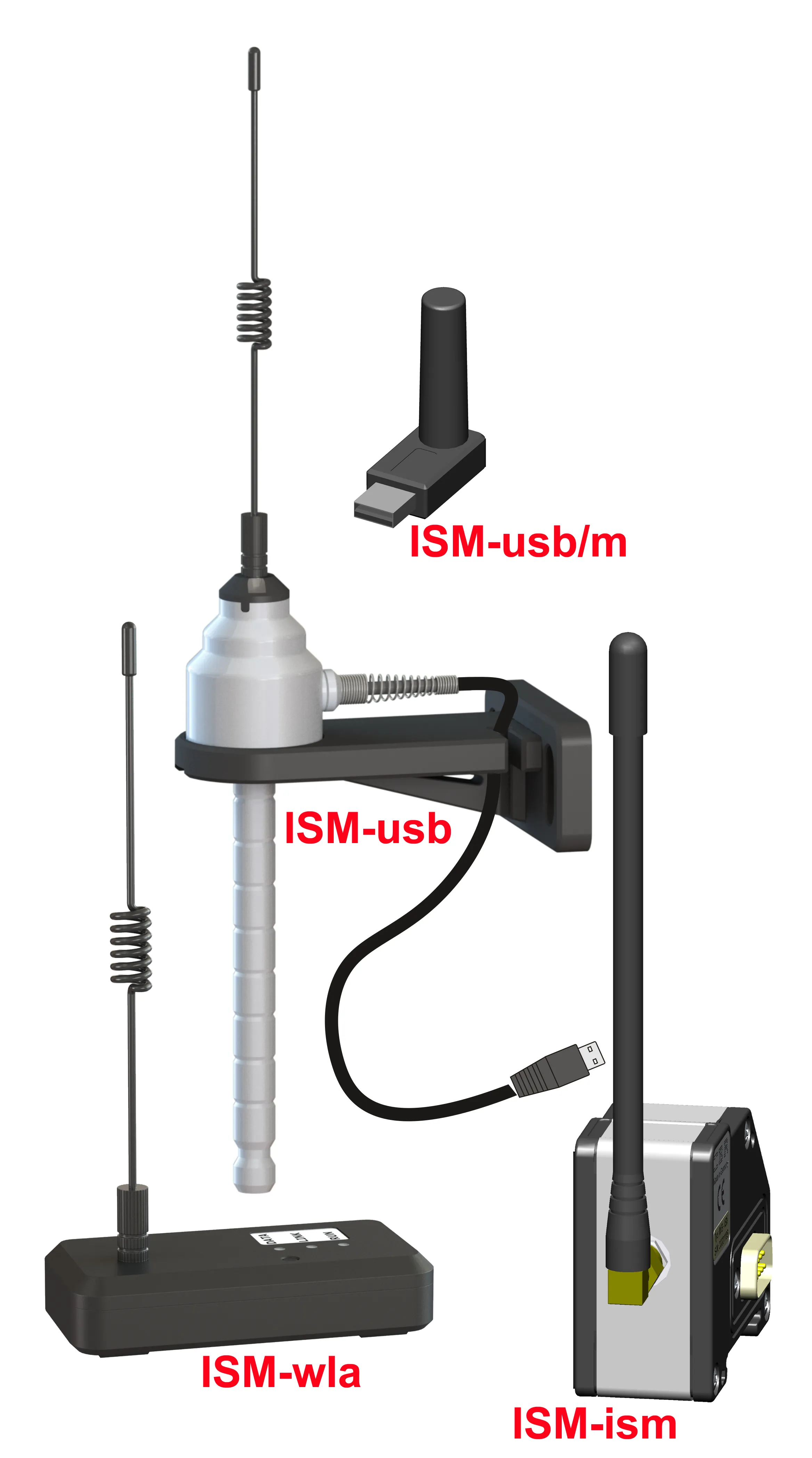

Antenne riceventi per sistemi IBR, ISM e RF1

ISM-usb, ISM-usb/m, IMB-ism, ISM-wla

ISM-usb: antenna ricevente collegabile direttamente alla porta USB del PC.
ISM-usb/m: versione più piccola e pratica, ideale per i visualizzatori CD30 e CD70. Offre un campo di azione inferiore rispetto al modello ISM-usb. Si consiglia di provare entrambi i modelli prima di scegliere quello più adatto alle proprie esigenze.
IMB-ism: consente di collegare il sistema ISM al PC tramite il cavo IMB-usb, a PLC tramite i moduli IMB-pb, IMB-pn .... o i cavi IMB-mdu e IMB-mdc e alle colonnine di misura C200 e B200.
IMB-wla: funziona come gateway per trasmettere i dati di misura tramite WLAN fino a 10 dispositivi mobili o applicazioni accessibili tramite browser.

Radio moduli

Moduli da applicare direttamente sugli strumenti di misura

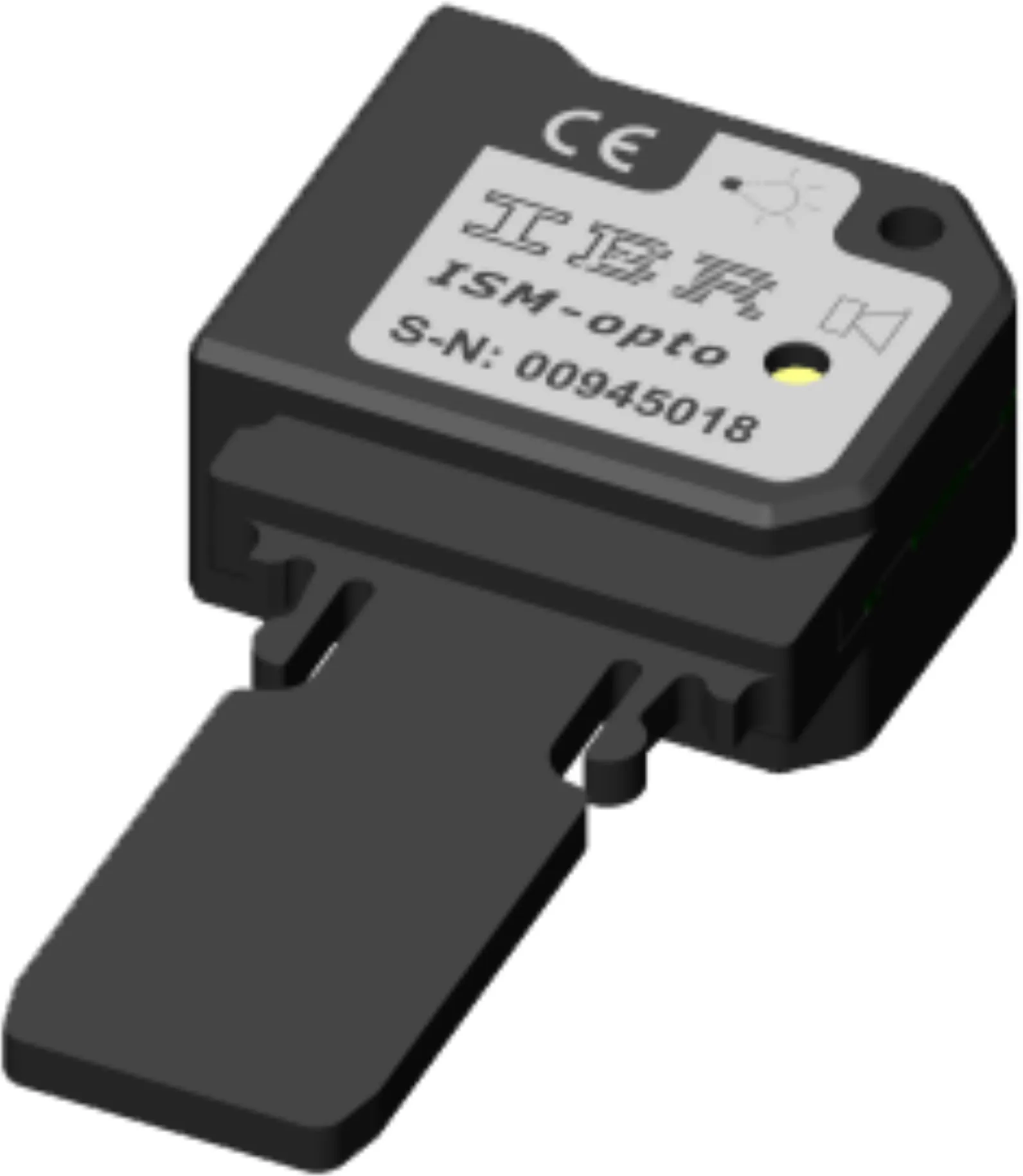

ISM-opto

Per calibri
Käfer, Diatest, Sylvac, Tesa, Bowers (da collegare direttamente allo strumento

Caratteristiche tecniche

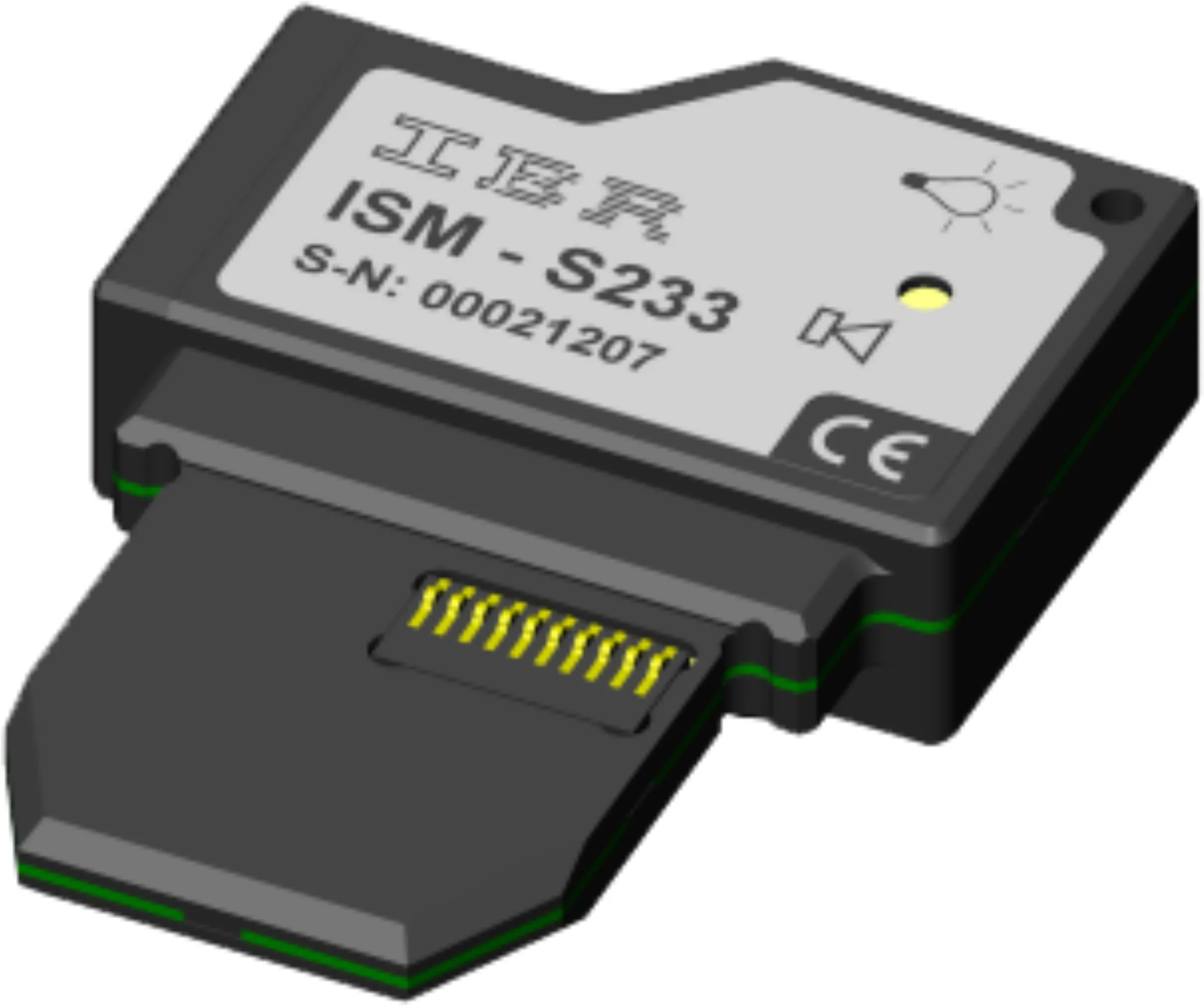

ISM-S233

Per calibri
con alimentazione esterna della Käfer, Diatest, Sylvac, Tesa, Bowers(da collegare direttamente allo strumento)

Caratteristiche tecniche

IBR · Sistema ISM

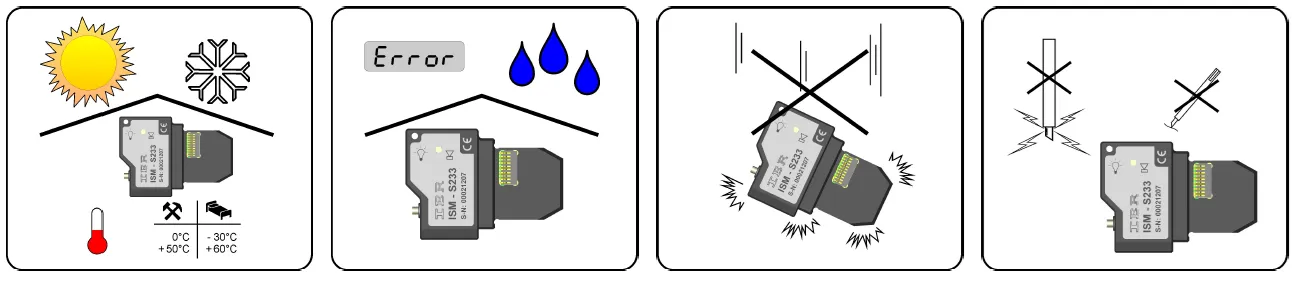

ISM-S233

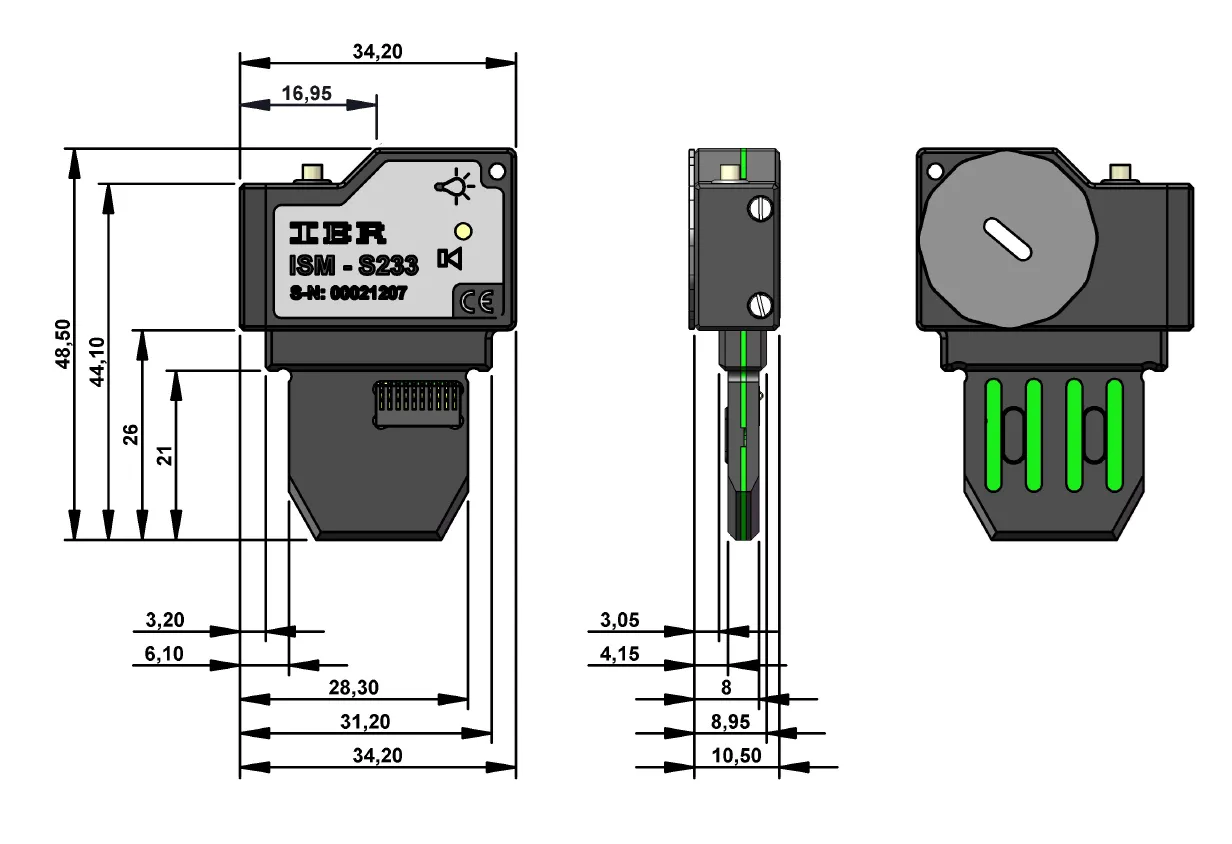

Caratteristiche meccaniche

MaterialePlastica

Dimensioni L×H×S (mm)34,2 x 48,5 x 10,5

Peso (g)15 g circa

Caratteristiche elettriche

Durata batteriacirca 700.000 invii meno l'energia necessaria per alimentare lo strumento

Tipo batteriaCR2032

Frequenza433,926 MHz

Variazione frequenza+/- 15 KHz

Tipo modulazioneFSK

Output+ 10 dBm

Sensibilità- 105 dBm

Velocità9600 / 230400 Baud

Condizioni ambientali

Temperatura di utilizzo0-50° C

Temperatura di stoccaggio-30 - +60°C

Conformità

Conformità CEStandards armonizzati EN 300 220

FCCFCC ID: T6T-604005

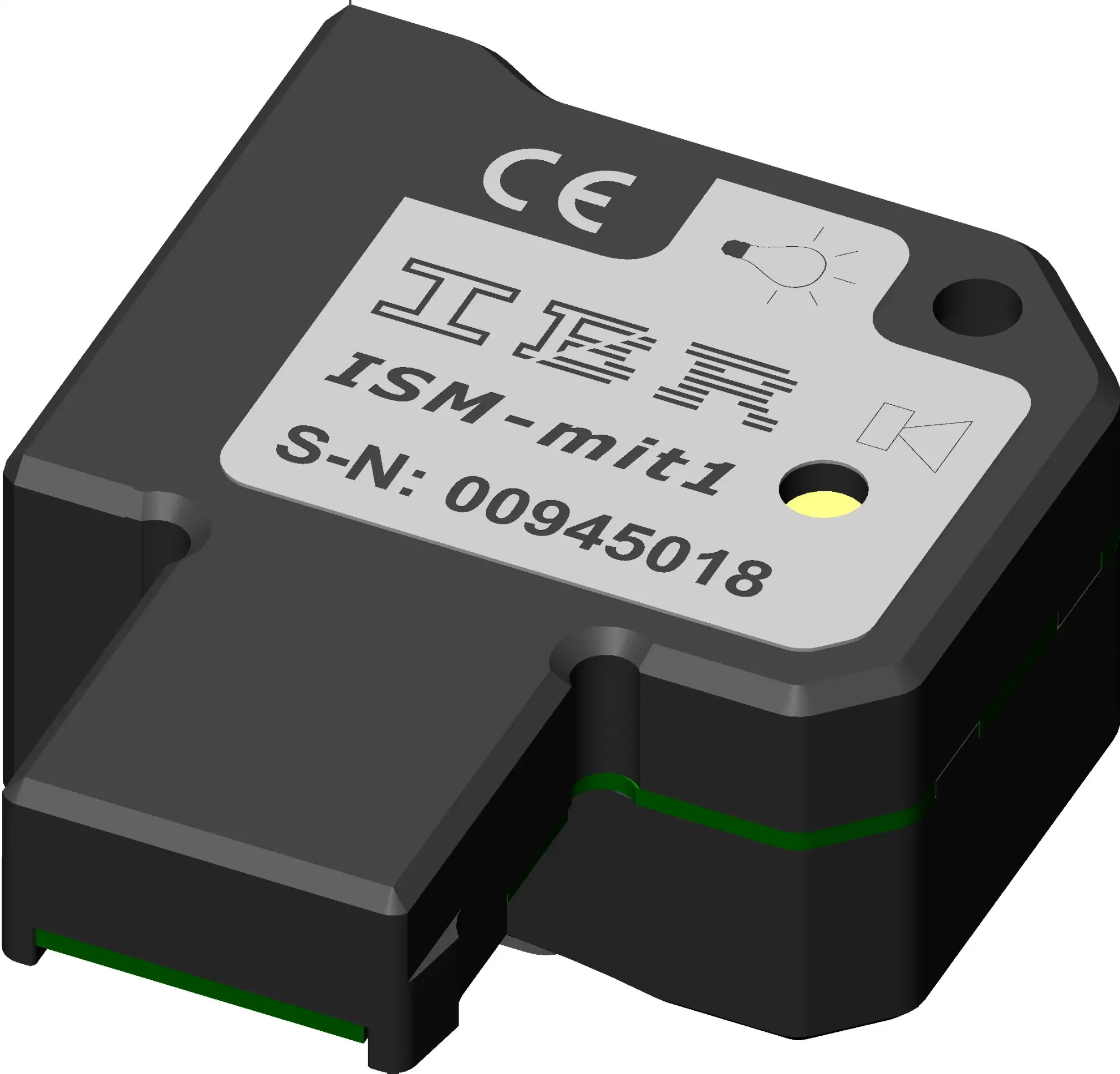

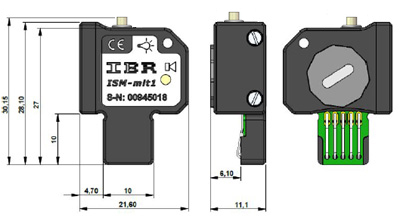

ISM-mit1

Per calibri
Mitutoyo con interfaccia per cavi 90x / 95x (da collegare direttamente allo strumento)

Caratteristiche tecniche

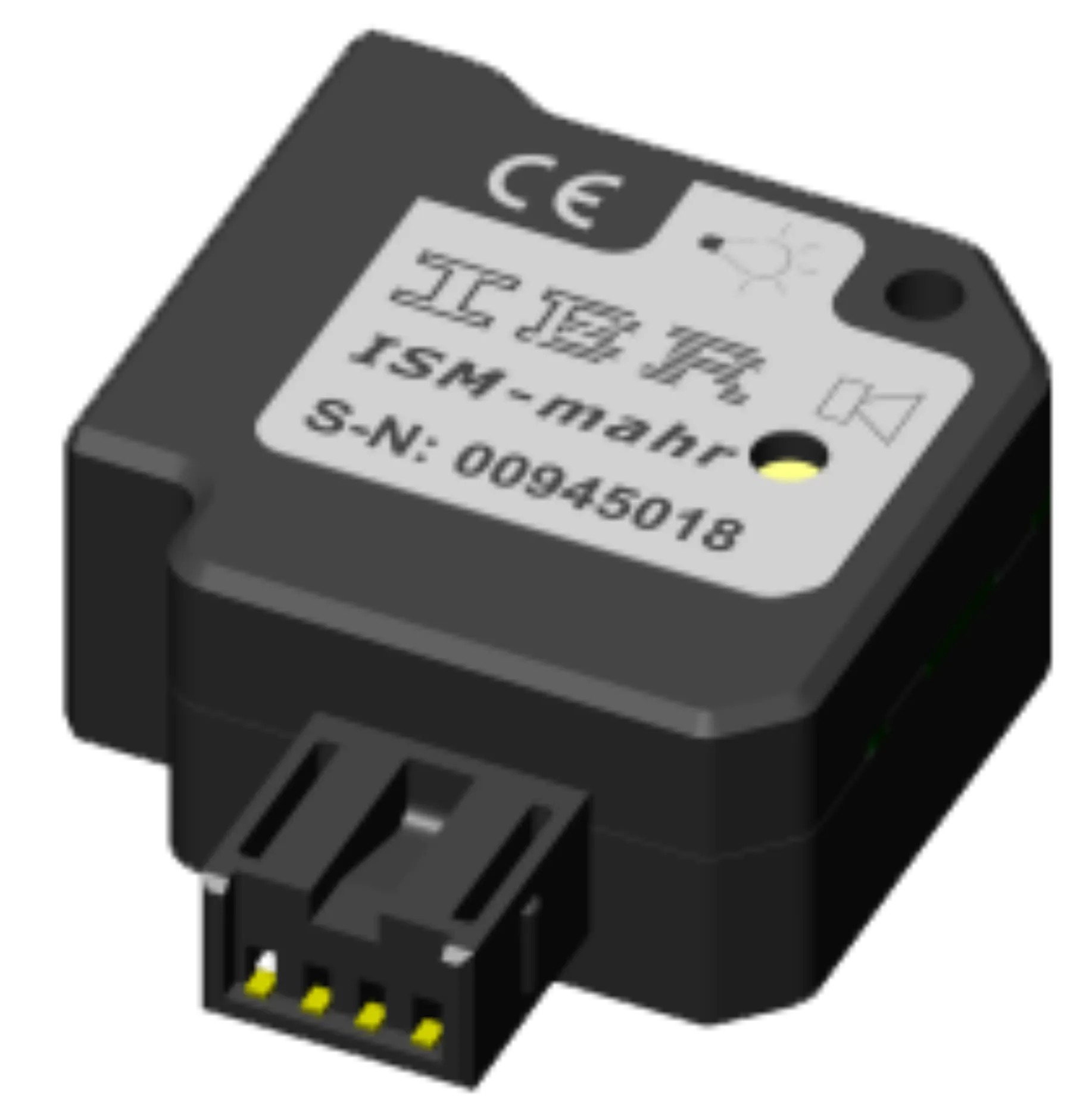

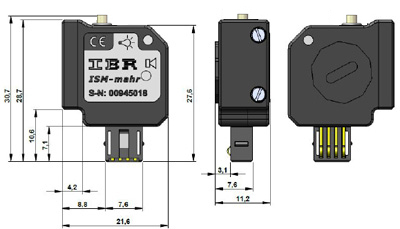

ISM-mahr

Per calibri
con interfaccia Mahr Connect a 4 pin (da collegare direttamente allo strumento)

Caratteristiche tecniche

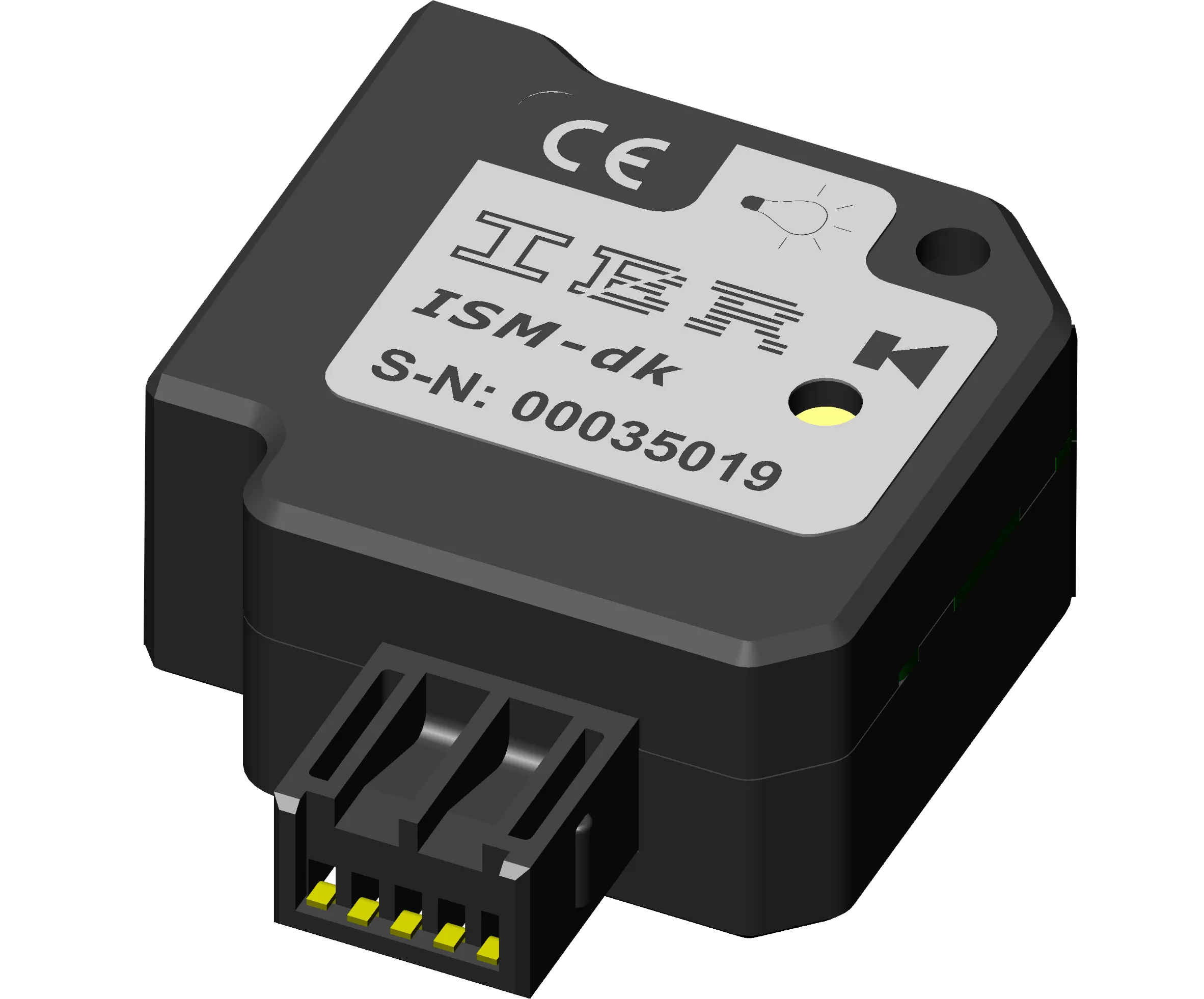

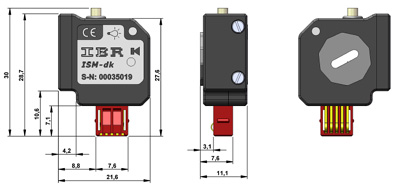

ISM-dk

Per calibri
con interfaccia Mahr Connect Bidirectional a 5 pin (da collegare direttamente allo strumento)

Caratteristiche tecniche

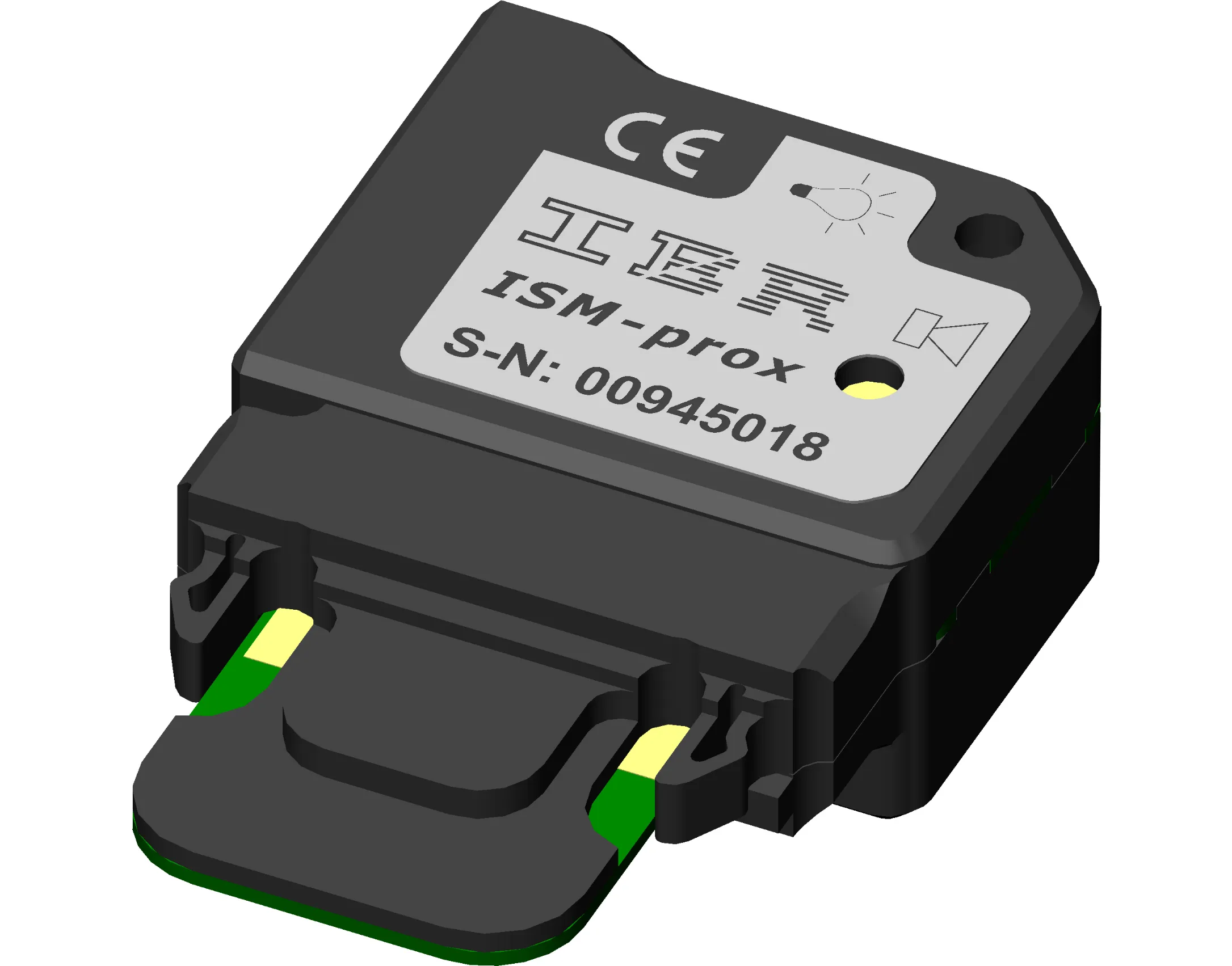

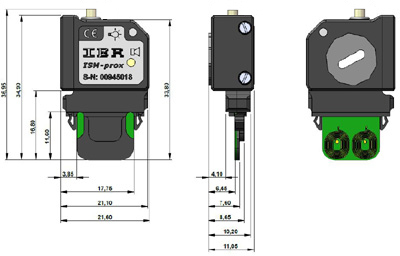

ISM-prox

Per calibri
Diatest, Käfer , Sylvac, Alpa, Bocchi, DEMM

Caratteristiche tecniche

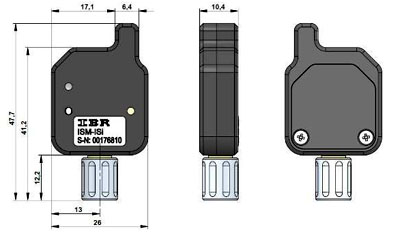

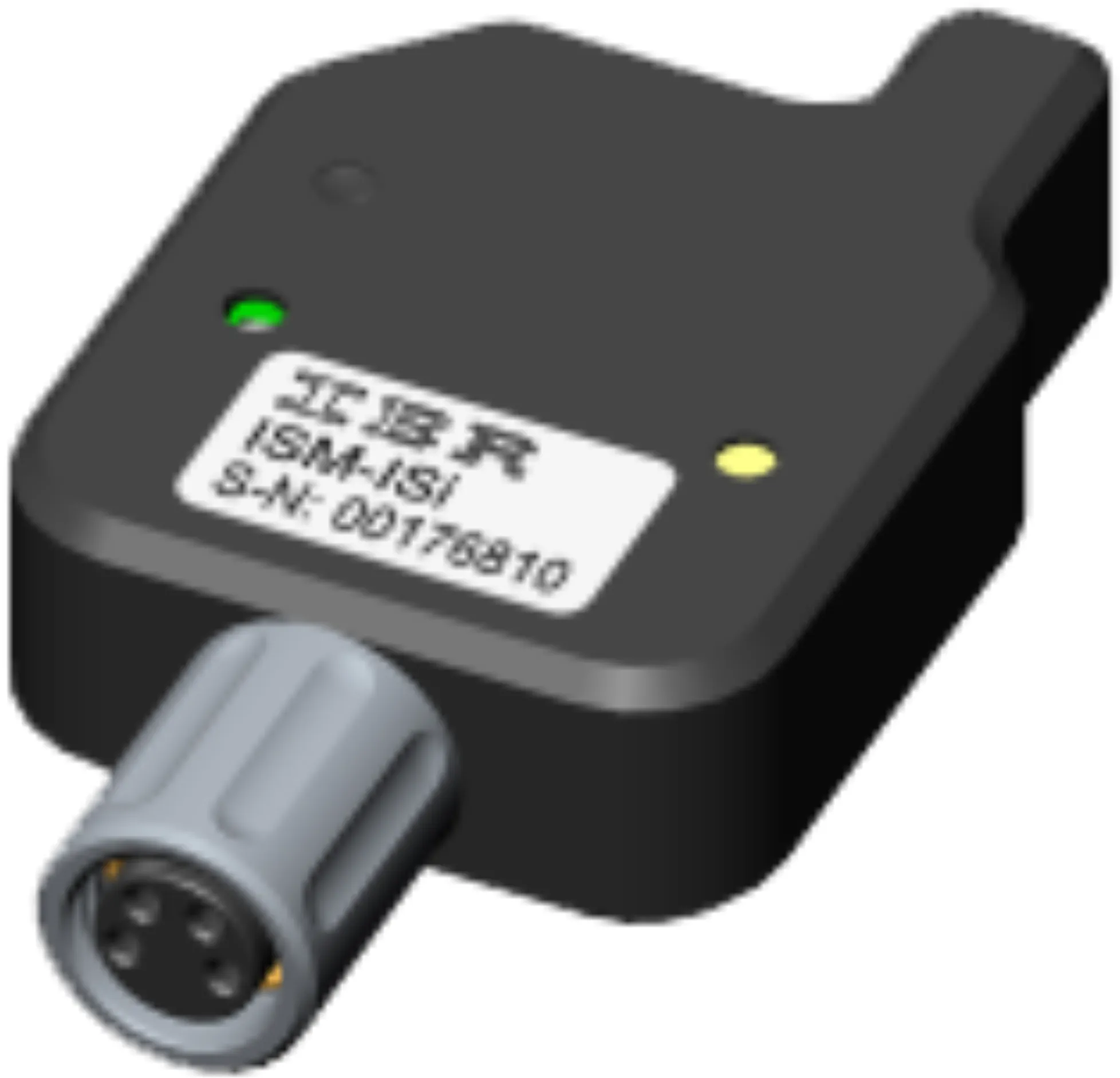

ISM-isi

Per calibri
IBR Isi Bus (per sonde IBR ISM-5S)

Caratteristiche tecniche

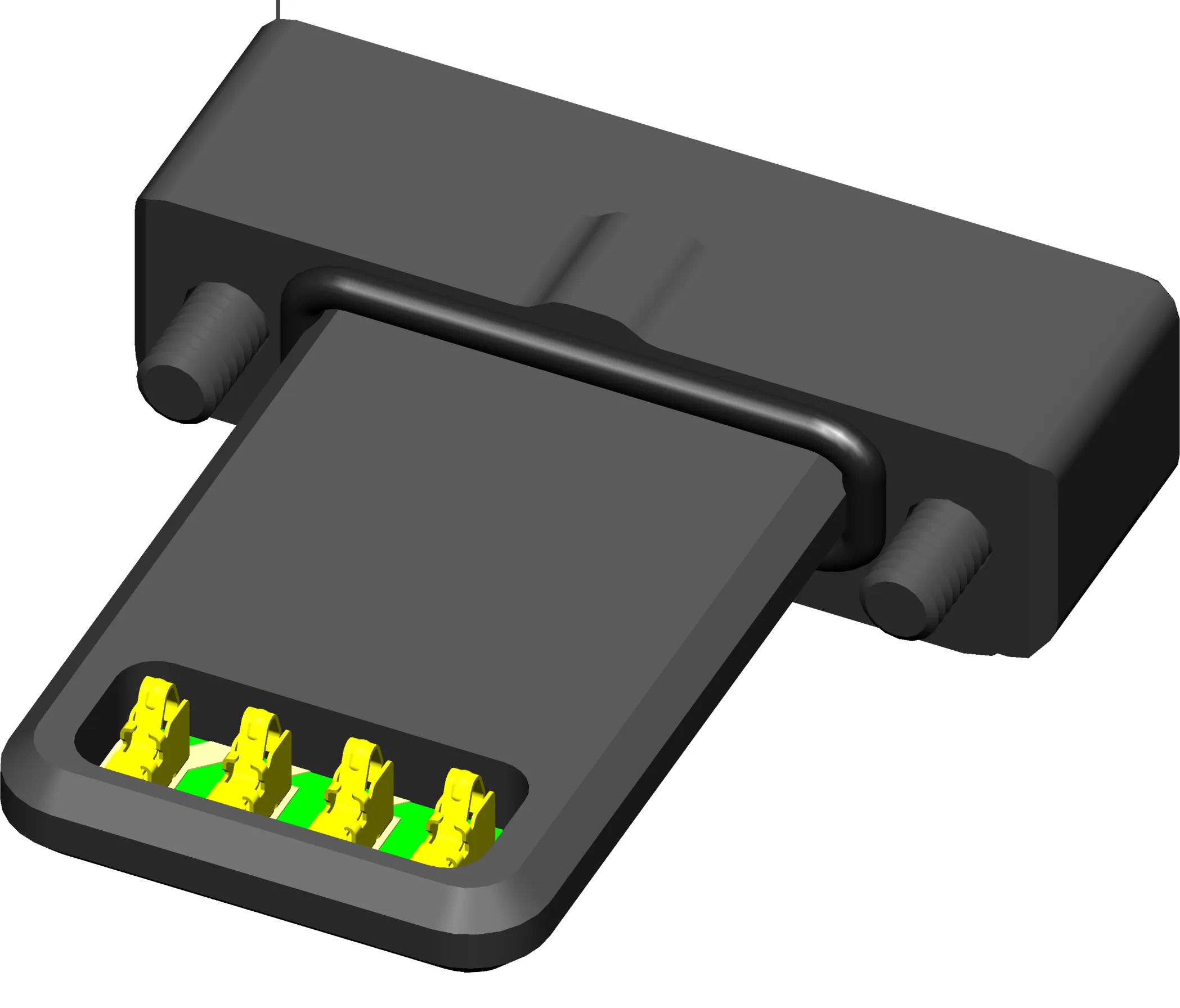

ISM – 3i

Per calibri
con interfaccia Triple I come il visualizzatore Diatest Diatron 1000 o come il visualizzatore IBR SD1

Caratteristiche tecniche

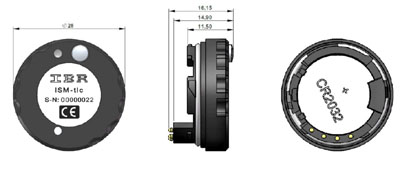

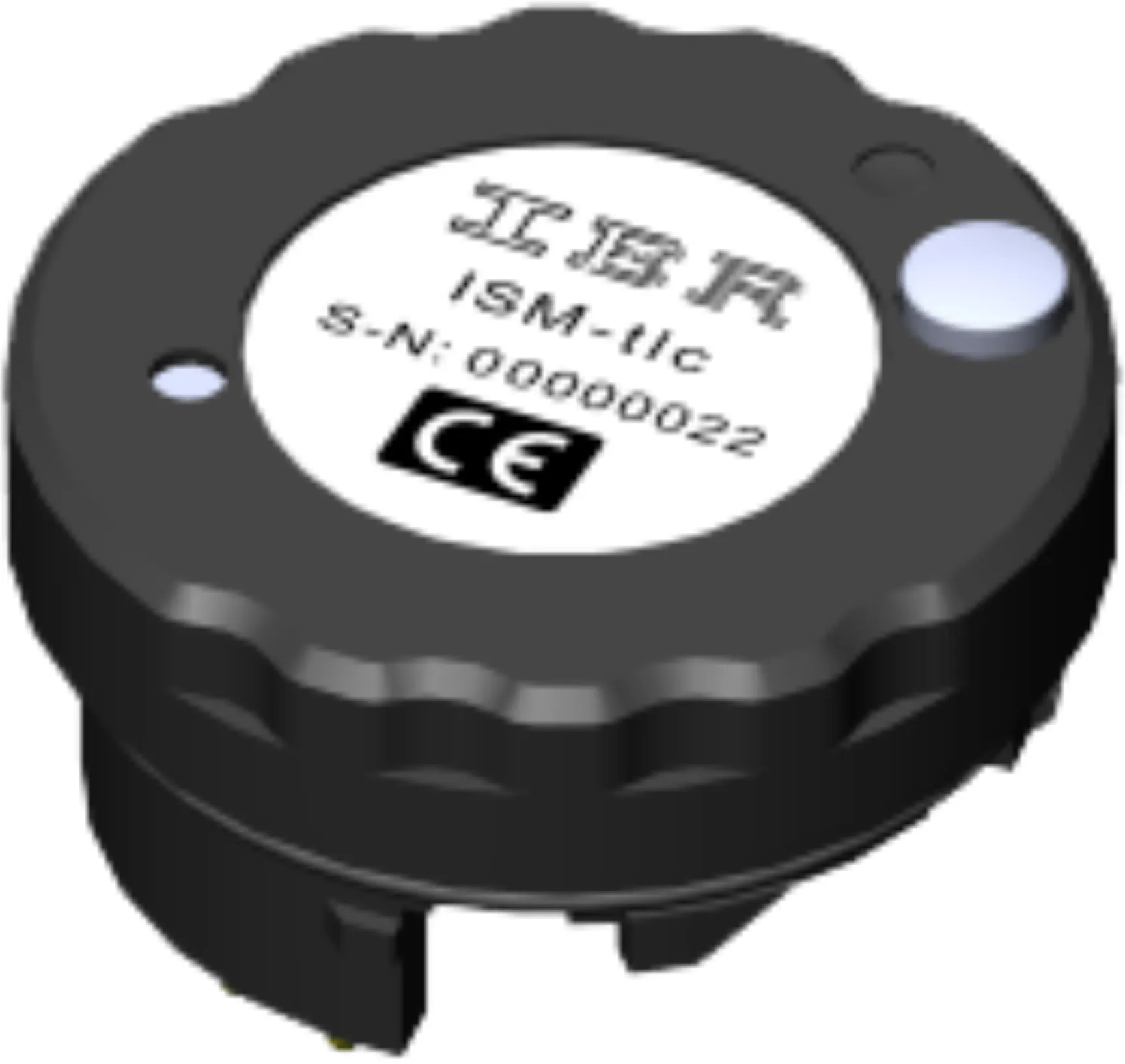

ISM-tlc

Per calibri
Tesa con interfaccia TLC

Caratteristiche tecniche

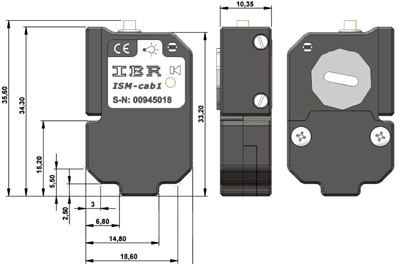

ISM-232

Per calibri
con interfaccia RS232 (con eventuale personalizzazione dei driver)

Caratteristiche tecniche

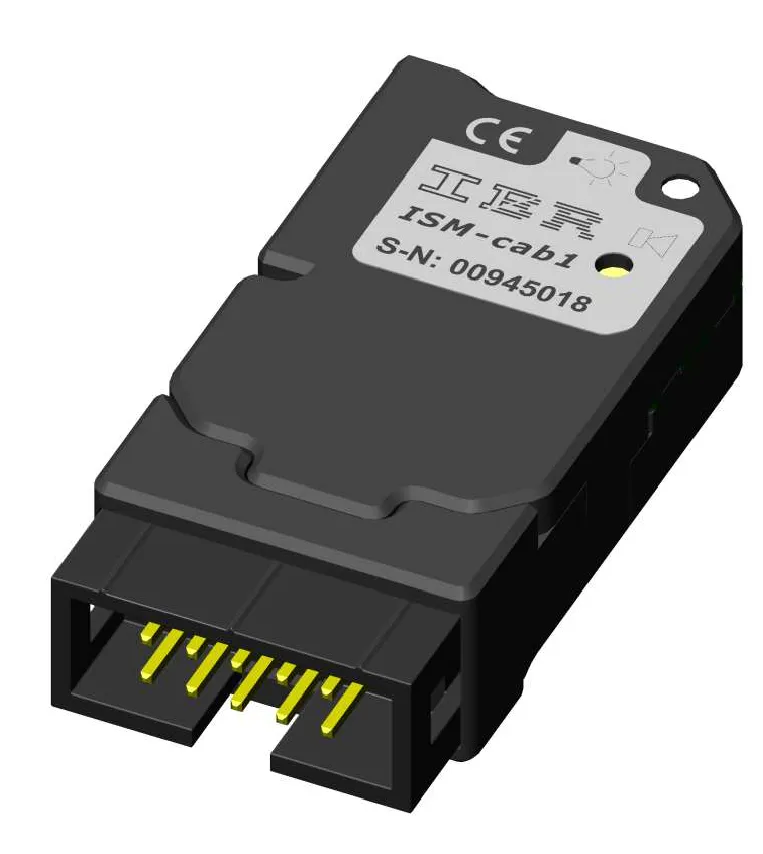

ISM-Digi

Per calibri
con interfaccia Mitutoyo Digimatic a 10 Pin (è utilizzabile anche collegandolo ai cavi Digimatic)

Caratteristiche tecniche

Radio moduli con cavo

Moduli da collegare tramite cavo agli strumenti di misura

Moduli sviluppati per offrire una soluzione universale, a fronte dell’impossibilità di realizzare una versione dedicata per ogni tipologia di ingresso presente sul mercato. Il sistema prevede un modulo universale sul quale vengono cablati i cavi originali dei diversi produttori, consentendo il collegamento anche a calibri dotati di ingressi meno comuni o non standardizzati.

Il cavetto da assemblare può essere fornito direttamente da IBR oppure, qualora risulti più conveniente dal punto di vista economico, può essere procurato direttamente dal cliente.

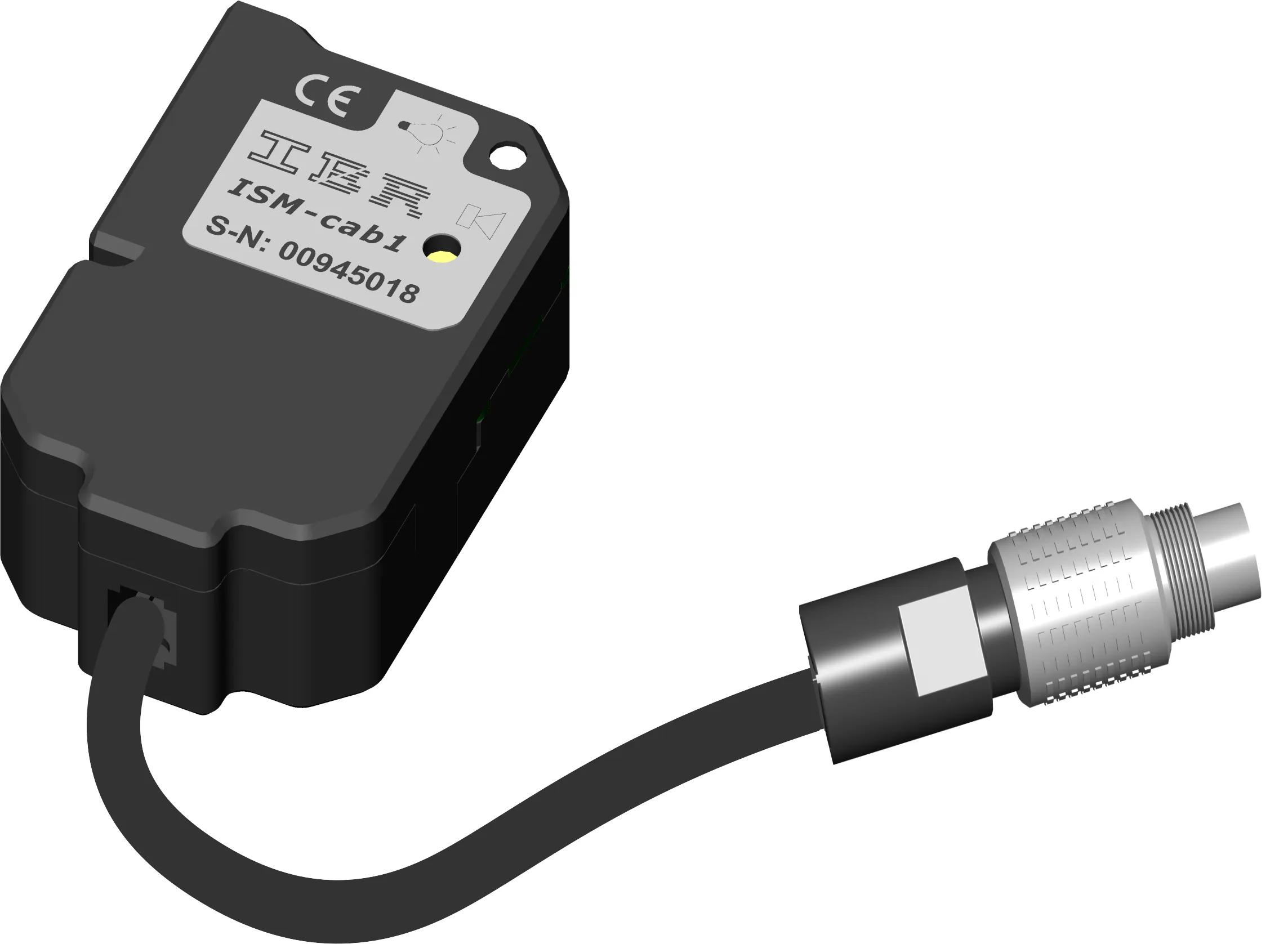

ISM-cab1

Per calibri
di tutte le marche (il cavetto di collegamento dello strumento viene assemblato nel modulo IBR).

Caratteristiche tecniche

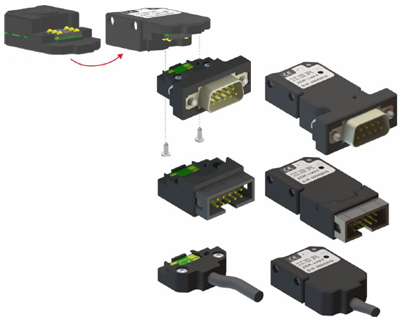

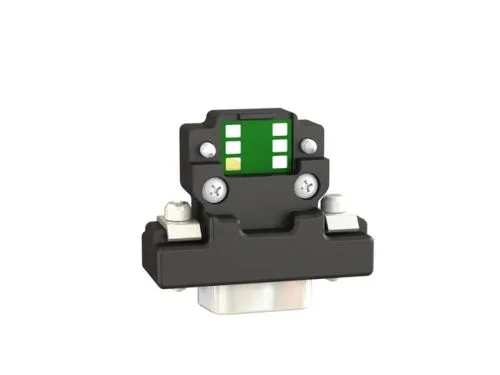

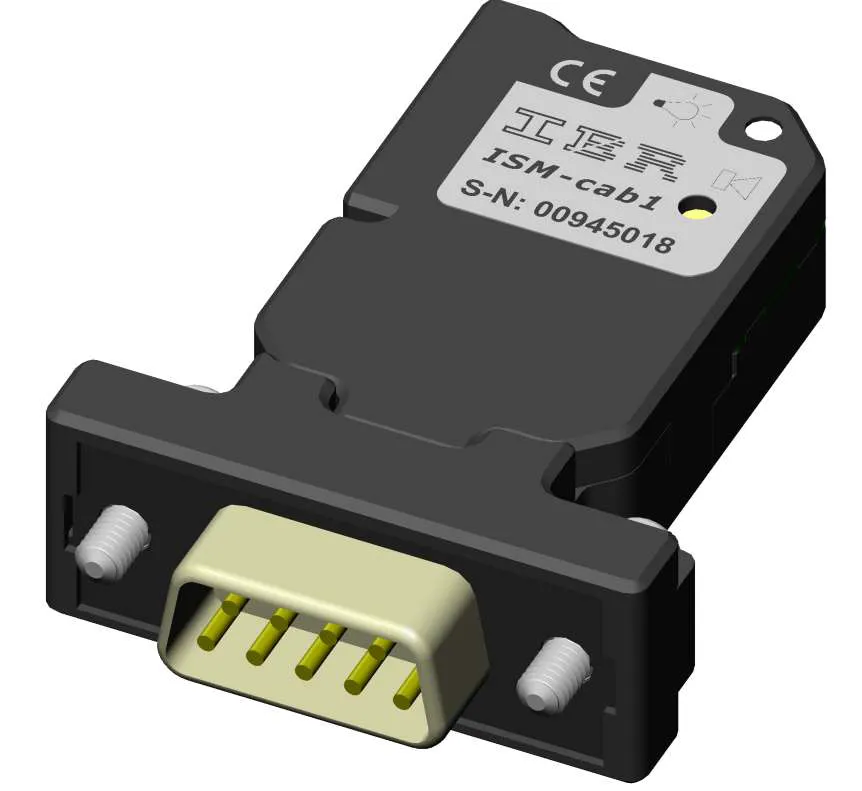

RS232

Per calibri
adattatore per Cab1 per calibri con uscita RS232

Caratteristiche tecniche

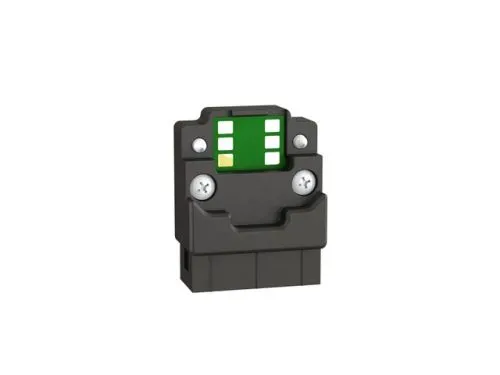

Digi

Per calibri
adattatore per Cab1 per calibri con Digimatic a 10 Pin

Caratteristiche tecniche

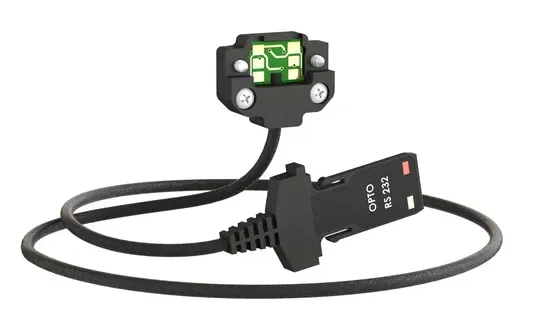

Opto

Per calibri
adattatore per Cab1 per calibri con uscita Opto RS232 Simplex o duplex

Caratteristiche tecniche

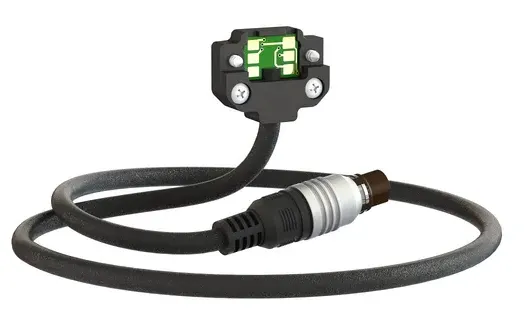

937387

Per calibri
adattatore per Cab1 per calibri con Mitutoyo con attacco rotondo a 6pin

Caratteristiche tecniche

Accessori

Accessori per i sistemi di misura ISM

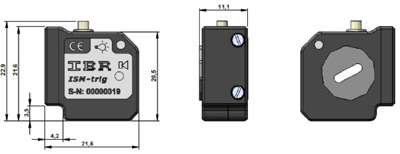

ISM - trig

Per calibri
Questo modulo non è utilizzato per l'invio di misure. Premendo il tasto sul modulo viene simulato l'invio del valore "0" al PC. Il valore inviato puo' essere utilizzato per attivare una funzione nel software di misura.

Caratteristiche tecniche

IBR · Sistema ISM
