Sistema completo di verifica per macchine
di misura a coordinate secondo le linee guida
VDI/VDE
2617, parte 5 e EN ISO 10360-2: 1995,
composto da:

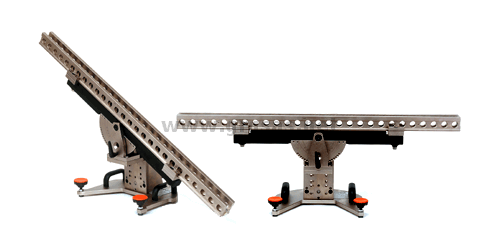

Calibro a gradini di precisione
KOBA-step, con i relativi accessori
per un rapido utilizzo
Sistema software GUK-S
per la valutazione e documentazione degli
esiti di controllo.
Questo sistema completo di verifica fa
in modo che l’accuratezza di una macchina
di misura a coordinate sia registrata, documentata
e controllata sia in fase di collaudo che
durante le successive ispezioni periodiche
grazie ad un diagramma con l’andamento
delle misure. Il software GUK-S sta alla
base di un sistema di verifica dotato di
rintracciabilità secondo le norme
DIN/ISO 9000ff. Consente inoltre di effettuare
una valutazione comparativa della precisione
di diverse macchine di misura, costruite
da differenti produttori.
Vantaggi del KOBA-step:
• I blocchetti cilindrici ceramici
(Zirconia) con coefficiente di espansione
termica á=(10"1) . 10-6 .
K-1 sono resistenti alla corrosione e
non necessitano di essere ingrassati e
puliti, differentemente da quanto accade
con l’acciaio.
• I blocchetti
cilindrici sono protetti nel loro alloggiamento,
costituito da una scanalatura longitudinale
nel corpo del calibro, che è garantito
dalla corrosione. La linea di misura che
va dalla prima all’ultima faccia
di contatto è situata in modo tale
che risulti neutra rispetto alle forze
che tendono a flettere il calibro. Questa
caratteristica essenziale è coperta
da brevetto.
• Ampia disponibilità
di accessori e facilità d’uso.
• Costruzione logica, allineamento
nei punti di Bessel.
• Costruzione
robusta.
• Adatto anche per
la verifica di macchine utensili e misuratori
di altezze. |
|
Misure standard:
|
Misura
nominale |
numero
di superfici di contatto |
lunghezza
totale |
peso
in Kg |
210mm |
11 |
220mm |
// |
|
310mm |
16 |
320mm |
// |
420mm |
22 |
480mm |
6,5 |
|
620mm |
32 |
680mm |
9,5 |
1020mm |
52 |
1080mm |
15,0 |
|
1540mm |
78 |
1600mm |
23,0 |
2020mm |
102 |
2080mm |
30,0 |
Superfici di contatto (blocchetti di riscontro)
in acciaio su richiesta
Opzioni
•Unità per la verifica
della Sonda N° 7015 (Per il controllo
nelle tre
dimensioni della sonda della macchina
di misura a coordinate) composta da:
una sfera Ø 30 mm di ceramica,
con rapporto di taratura (diagramma
di rotondità), un anello di riscontro
Ø 30 mm in accaio per calibri,
indurito. Entrambi forniti in astuccio |
 |
•Rapporto di taratura DKD per la calibrazione
di un anello diriscontro Ø 30 mm :
ö u=0,2ìm+1@10-6@l(lunghezza),
rotondità u=0,1ìm, linearità
u=0,5ìm
•Calibrazione DKD di una sfera Ø
30
ö : u=0,2ìm+1@10-6@l(lunghezza),
rotondità u=0,1ìm
•Alternativa:
•Calibrazione PTB di una sfera Ø
30
Definizione del Coefficiente di espansione
(Precisione alla prima cifra decimale)
Software
•GUK-S Verifica della precisione
di una macchina di misura a coordinate attraverso
l’utilizzo di un calibro a gradini,
con interfaccia standard per l’adattamento
dei file ASCII
Servizi
Una giornata presso il cliente per l’installazione
e l’istruzione all’utilizzo
del calibro KOBA-step
software GUK-S. Comprende l’effettuazione
di una serie iniziale di misure, la loro
interpretazione
l’analisi dei risultati ottenuti.
Si daranno suggerimenti su come effettuare
i controlli periodici.
