Caratteristiche Tecniche

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

1. Cappucci di sollevamento o protettivo
2. Indici di tolleranza regolabili Interni
3. Ghiera esterna girevole
4. Quadranti personalizzabili Su richiesta
5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
6. Movimento di precisione
7. Lancetta conta-giri Concentrica o disassata
8. Materiali cassa
9. Dimensioni a norma DIN EN ISO 463 Standard
10. Stelo di fissaggio Ø8 h6 Inox antiacido
11. Protezione quadrante
12. Tasto di misura M 2,5 Intercambiabile
13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

Ingegneria Tedesca: Massima affidabilità in environments industriali.
Durata: Meccanismi progettati per milioni di cicli.
Materiali Scelti: Acciai inossidabili e vetri antigraffio.
Versatilità: Compatibilità totale con accessori standard M 2,5.
Tracciabilità: Forniti con Dichiarazione di Conformità.
Qualità: Ispezione visiva e test funzionali completi.
Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.

Ordina:

Comparatori ad alta precisione Feinika

I comparatori della serie Feinika hanno un movimento simile a quello dei Compika.
Lo spostamento dell'asta viene trasmesso alle lancette attraverso una leva. Questo meccanismo ha due vantaggi: è estremamente preciso e allo stesso tempo è un efficace sistema antiurto.

Movimento antiurto: protezione ottimale dai colpi.
Ghiera in metallo: robustezza strutturale industriale.
Cappuccio speciale: permette un più facile sollevamento dell'asta e un'efficace protezione dalla polvere.
Predisposizione: già configurati per l'utilizzo dell'asta di sollevamento.
Stelo indurito: per proteggere il comparatore da impatti accidentali.
Extracorsa addizionale: semplifica il posizionamento dei pezzi da controllare sui dispositivi di misura (stativi e basi magnetiche).
Alta precisione: accoppiamento stelo/asta ad altissima accuratezza che elimina i giochi laterali, combinato con cuscinetti in rubino di primissima qualità.

La norma DIN 878 non include comparatori di "Alta precisione", pertanto i modelli Feinika fanno riferimento ad una norma interna Käfer molto restrittiva: 0.0500.9.0010 del 1/2001.

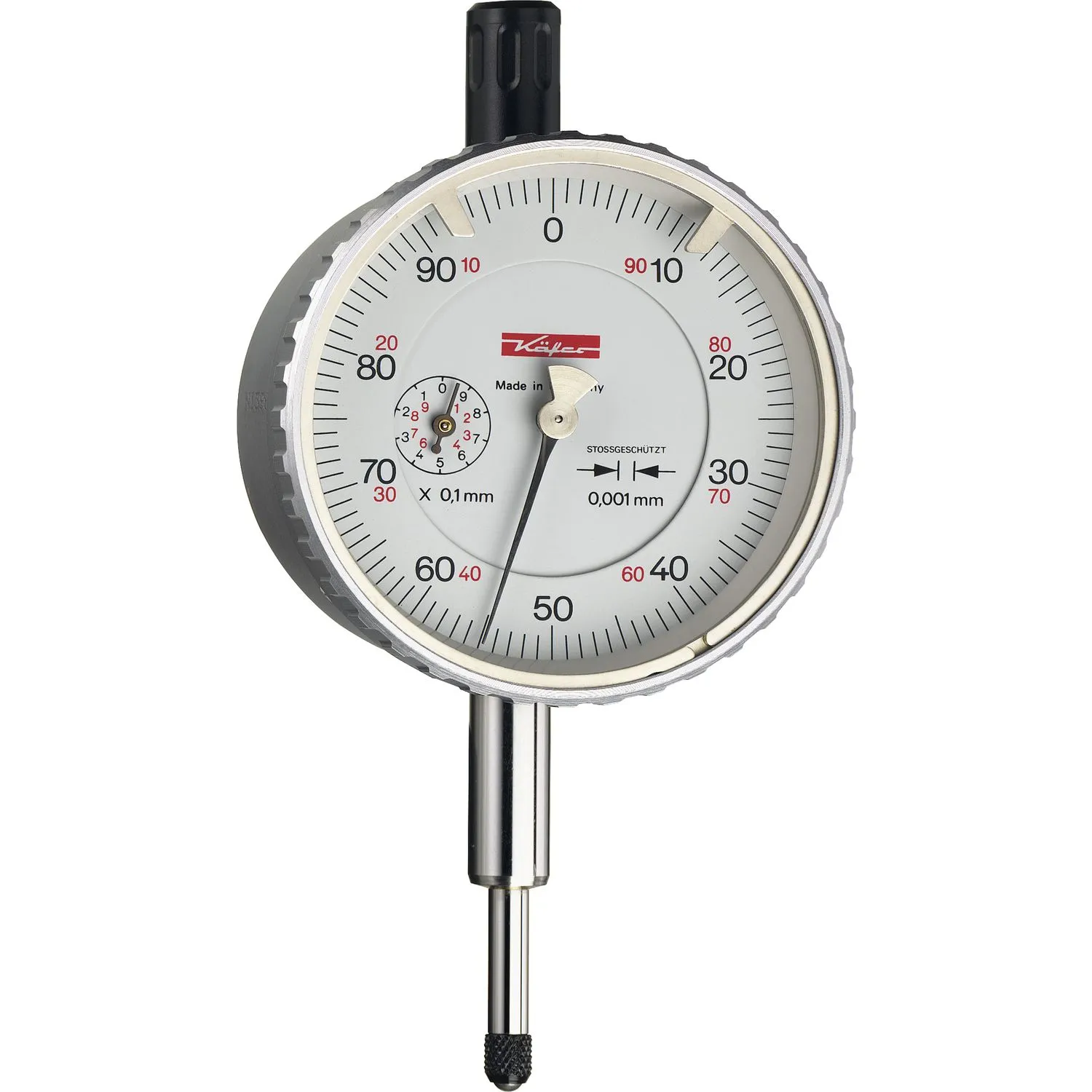

FM 1101 Feinika comparatore ad alta precisione

FM 1101 (0,001mm)

Comparatore Ø58mm

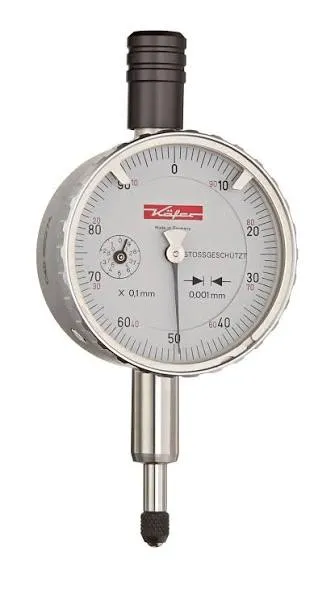

KM 1101 Feinika comparatore ad alta precisione

KM 1101 (0,001mm)

Comparatore Ø40mm

SI 910 Feinika comparatore ad alta precisione

SI 910 Error Free

Modello a corsa limitata

Tutti i nostri strumenti sono fornibili con certificato con tracciabilità DAkkS o di laboratorio primario.
Gli strumenti rispettano rigorosamente le norme di riferimento e sono corredati da dichiarazione di conformità.

Specifiche Tecniche Comparatori "Feinika"

Cliccare sul codice del comparatore per visualizzarne la scheda tecnica completa con quote e dettagli costruttivi.

Modello

Lettura

Campo x giro

Campo

Ø Quad.

Caratteristiche

Feinika KM 1102

0,002mm

0,1mm

1mm

40mm

Feinika FM 1102

0,002mm

0,2mm

1mm

58mm

Feinika KM 1101

0,001mm

0,1mm

1mm

40mm

Feinika SI-914

0,001mm

0,08mm

40mm

Modello a corsa limitata

Feinika KM 1101 W

0,001mm

0,1mm

1mm

44,5mm

Modello a tenuta stagna

Feinika FM 1101

0,001mm

0,1mm

1mm

58mm

Feinika SI-915

0,001mm

0,08mm

58mm

Modello a corsa limitata

Feinika SI-918

0,001mm

0,16mm

58mm

Modello a corsa limitata

Feinika FM 1101 W

0,001mm

0,1 mm

1 mm

61,5 mm

Modello a tenuta stagna

Feinika SI-910

0,001mm

0,1 mm

40 mm

Modello a corsa limitata

Feinika SI-916

0,001mm

0,1 mm

58 mm

Modello a corsa limitata
