IBR C200 Colonnina di misura modulare

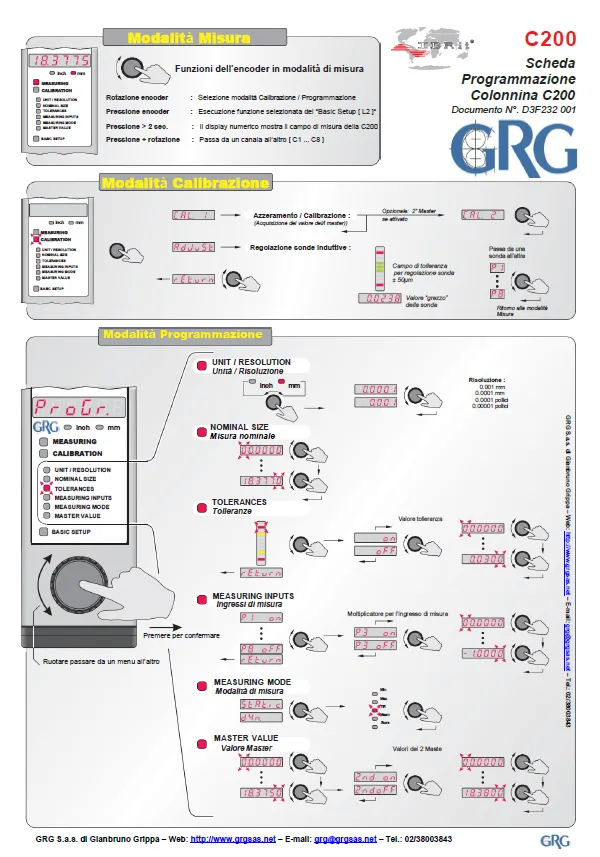

Scheda programmazione Colonnina IBR C200

(1,0 MB)

Scheda programmazione C200

Grazie al software di misura Simkey (emulatore di tastiera), fornito con la colonnina, è possibile inviare la misura ad un foglio Excel su PC

Invio misura a PC

Si ringrazia Marek Wilk, autore del video, per averne autorizzato la pubblicazione. Per altri contenuti, visita il suo canale YouTube

Ordina:

IBR C200 – Colonnina universale di Misura

Visualizzatore elettronico per il collegamento e la gestione di strumenti di misura diversi.

IBR · Visualizzazione e controllo delle misure

Colonnina universale di Misura C200

La colonnina C200 è un visualizzatore elettronico che consente la connessione fino a 8 strumenti. È possibile collegare contemporaneamente strumenti molto diversi fra loro per tipologia e marca. L'estrema flessibilità è ottenuta grazie all'integrazione del sistema modulare IMBus.

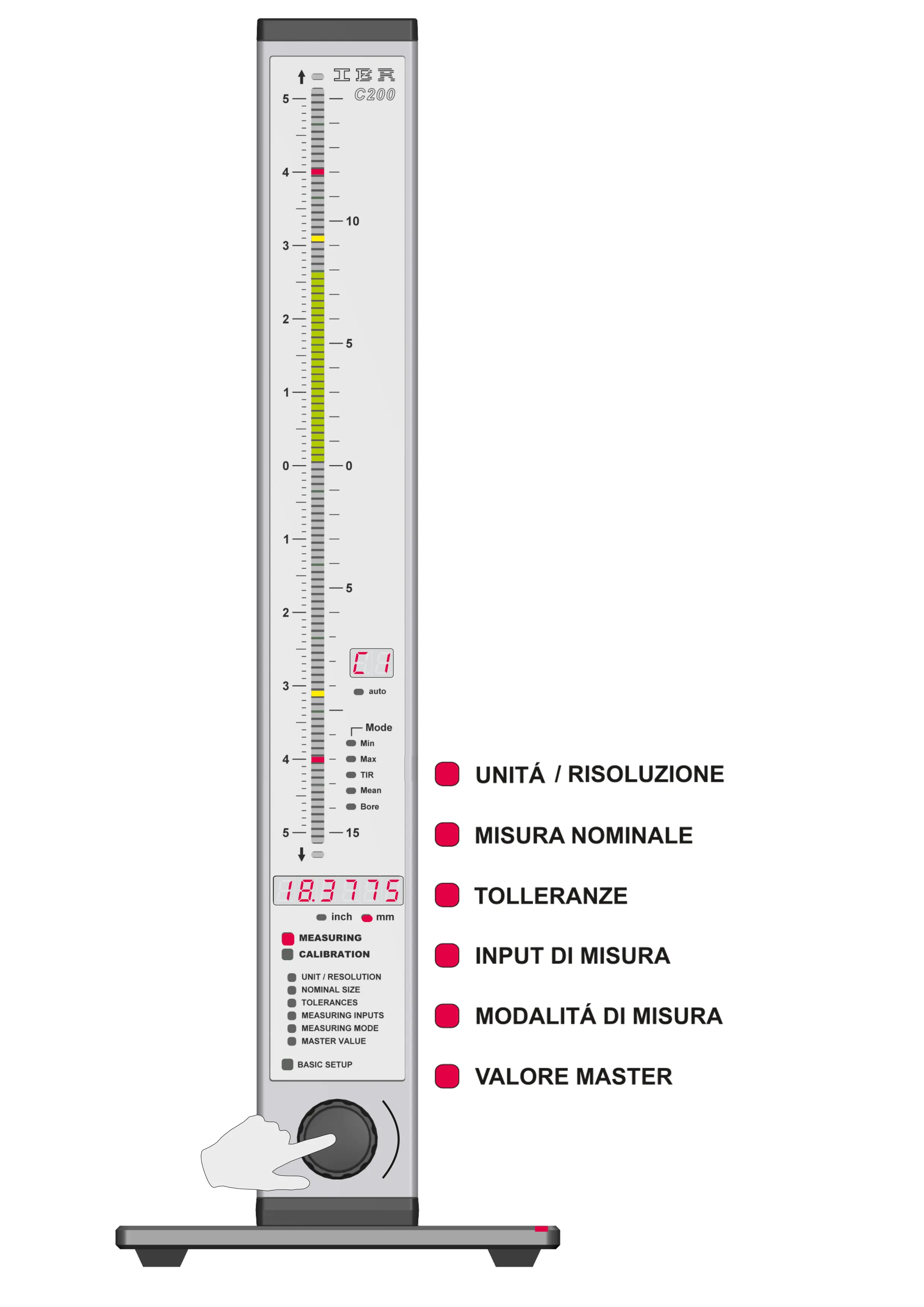

Colonnina universale di misura, IBR C200

Un unico dispositivo per integrare strumenti di misura differenti.

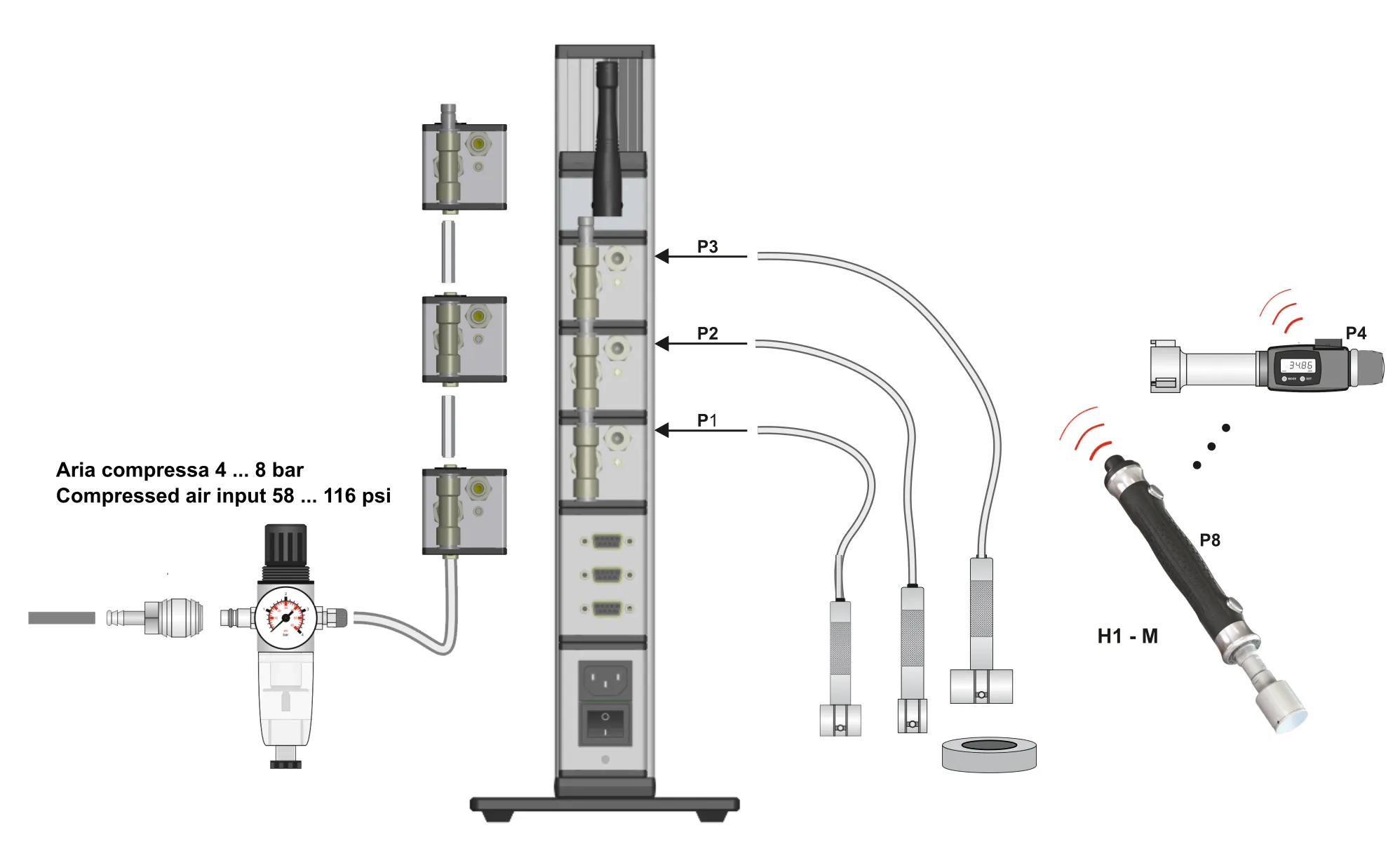

Connessione fino a 8 strumenti
Riconoscimento automatico degli strumenti in funzione
Misure statiche e dinamiche (MAX, MIN, MEAN, TIR)
Suddivisione in classi fino a 30 classi omogenee
Visualizzazione del valore assoluto, relativo o della classe di appartenenza
Display a colonna a tre colori per la visualizzazione immediata delle tolleranze
Programmazione anche da PC
Protezione IP65 nella parte frontale

Strumenti collegabili e sistema IMBus

Flessibilità nella connessione degli strumenti di misura

La C200 può collegare strumenti molto diversi fra loro, per tipologia e marca, ad esempio:

Sonde induttive
Sonde incrementali
Calibri pneumatici
Sensori con uscite analogiche
Calibri con interfacce digitali
Calibri con dispositivi wireless
...

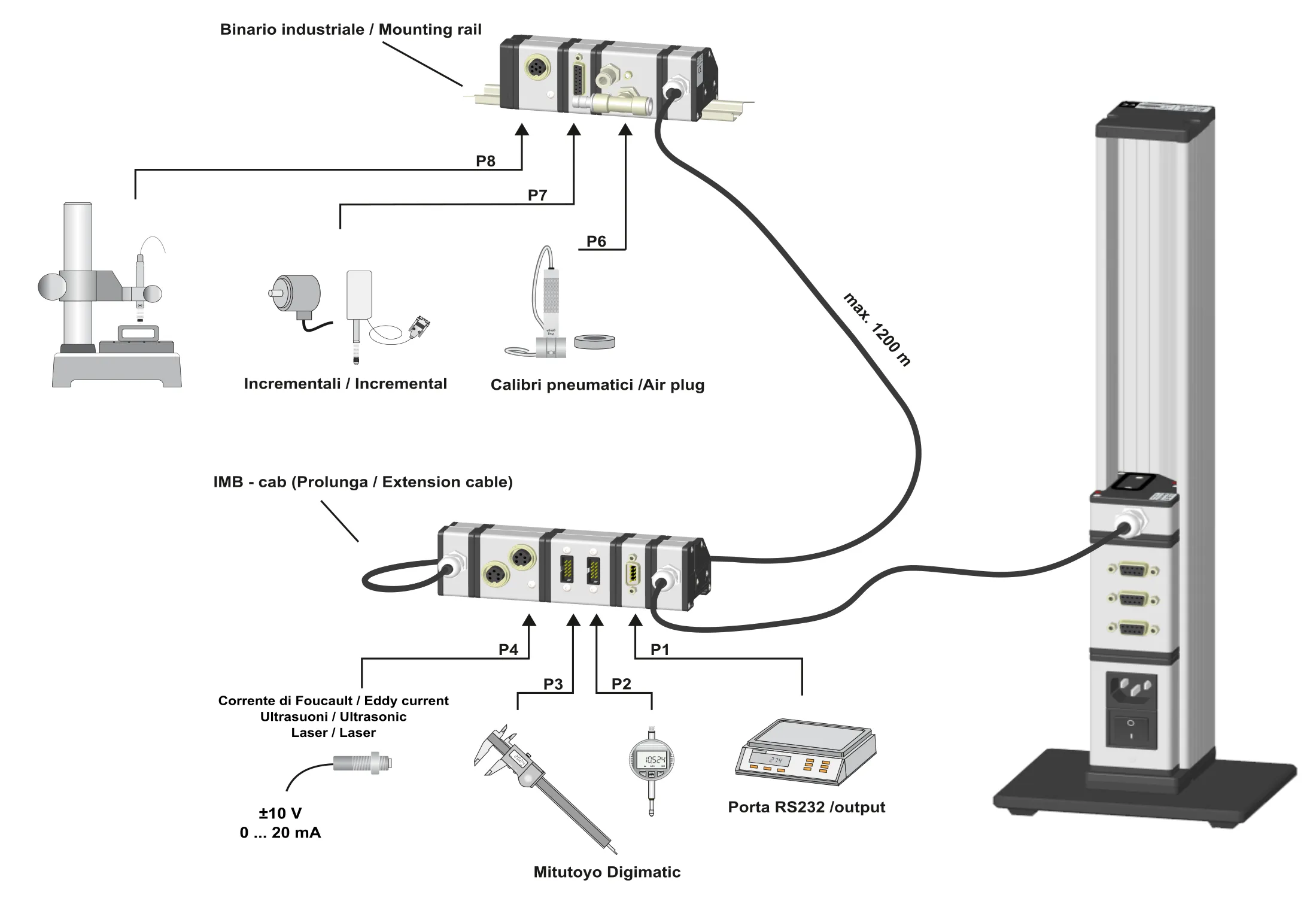

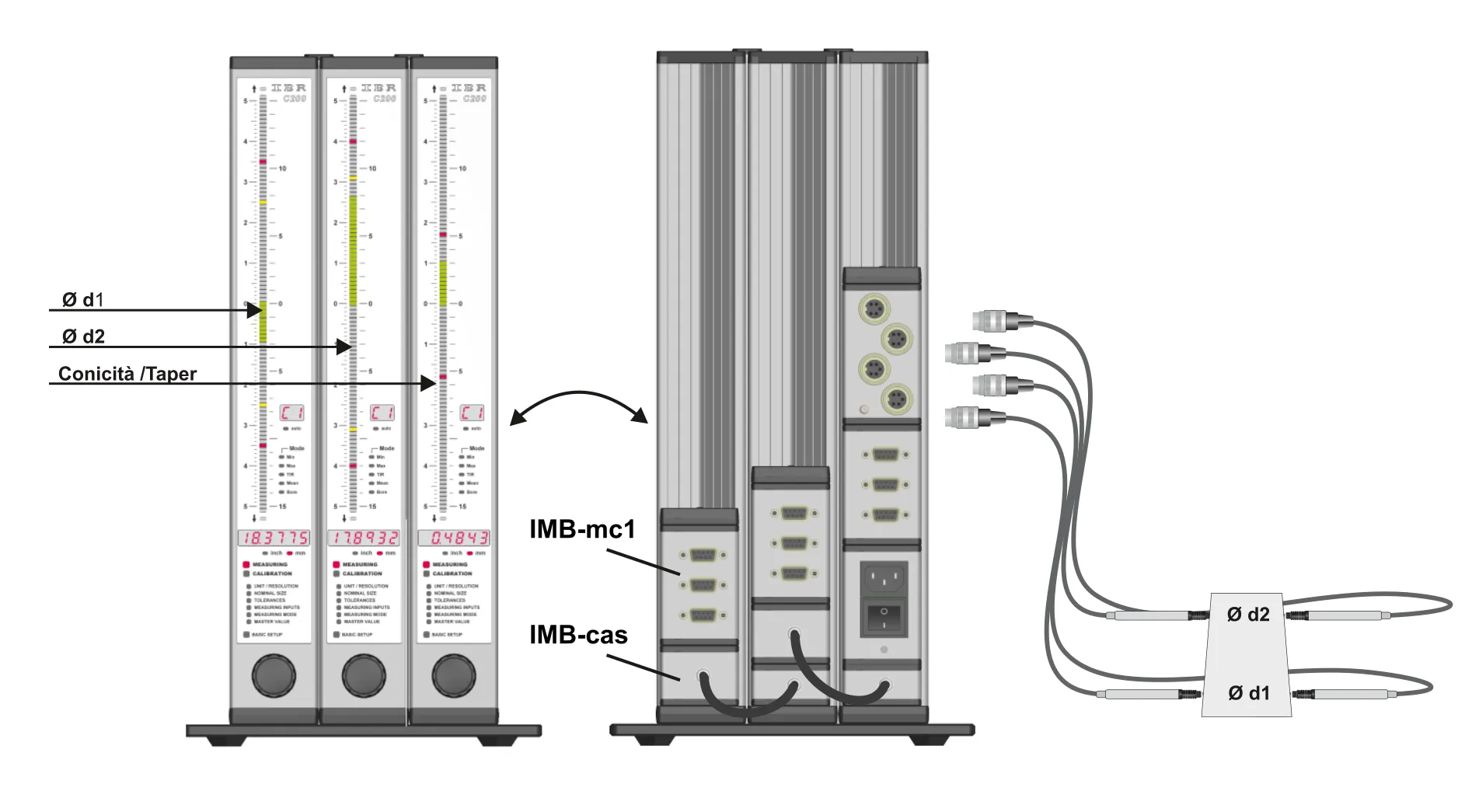

La flessibilità è ottenuta grazie all'integrazione del sistema modulare IMBus. Il nuovo sistema Bus consente di risolvere applicazioni di misura complesse semplicemente collegando più colonnine tra loro.

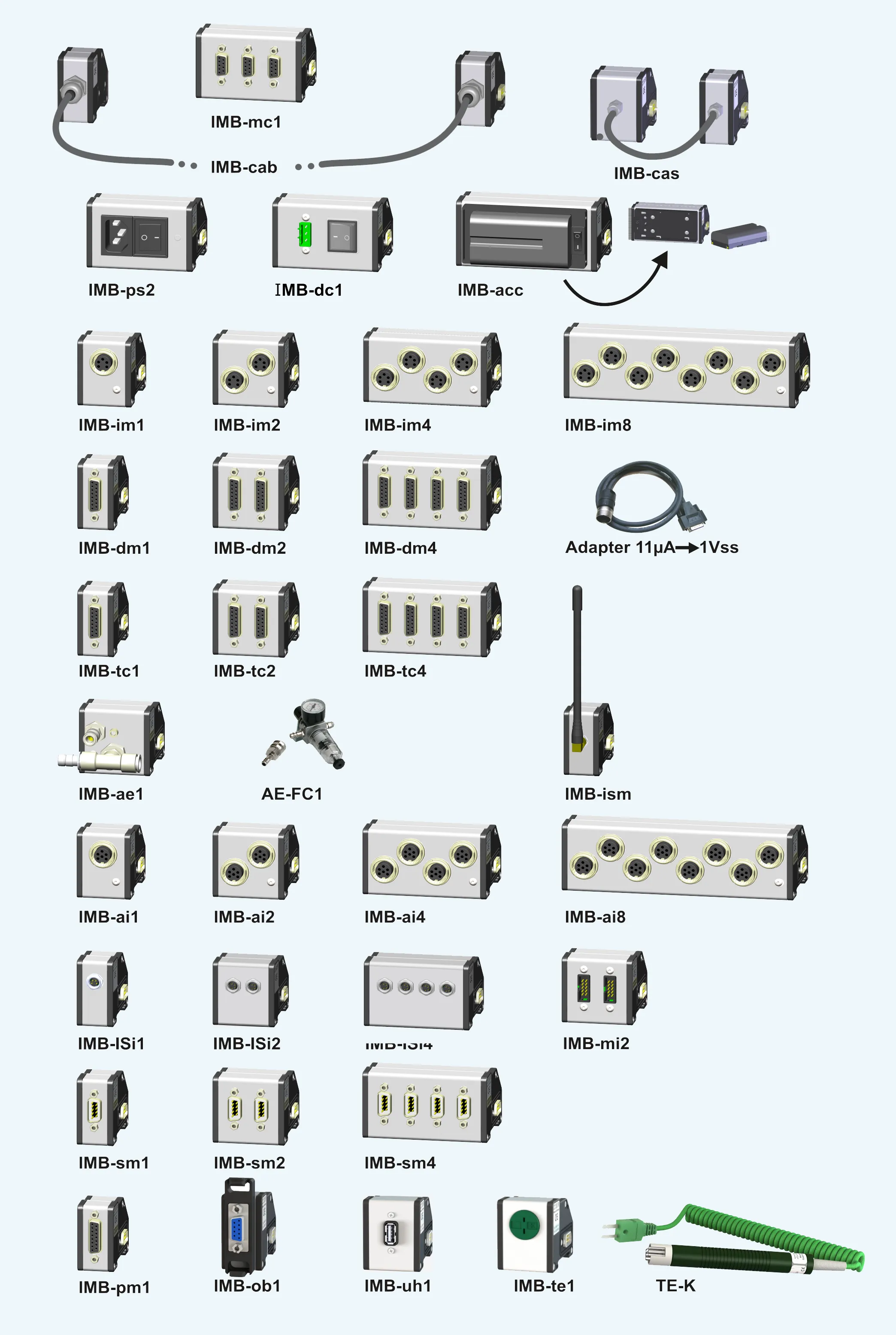

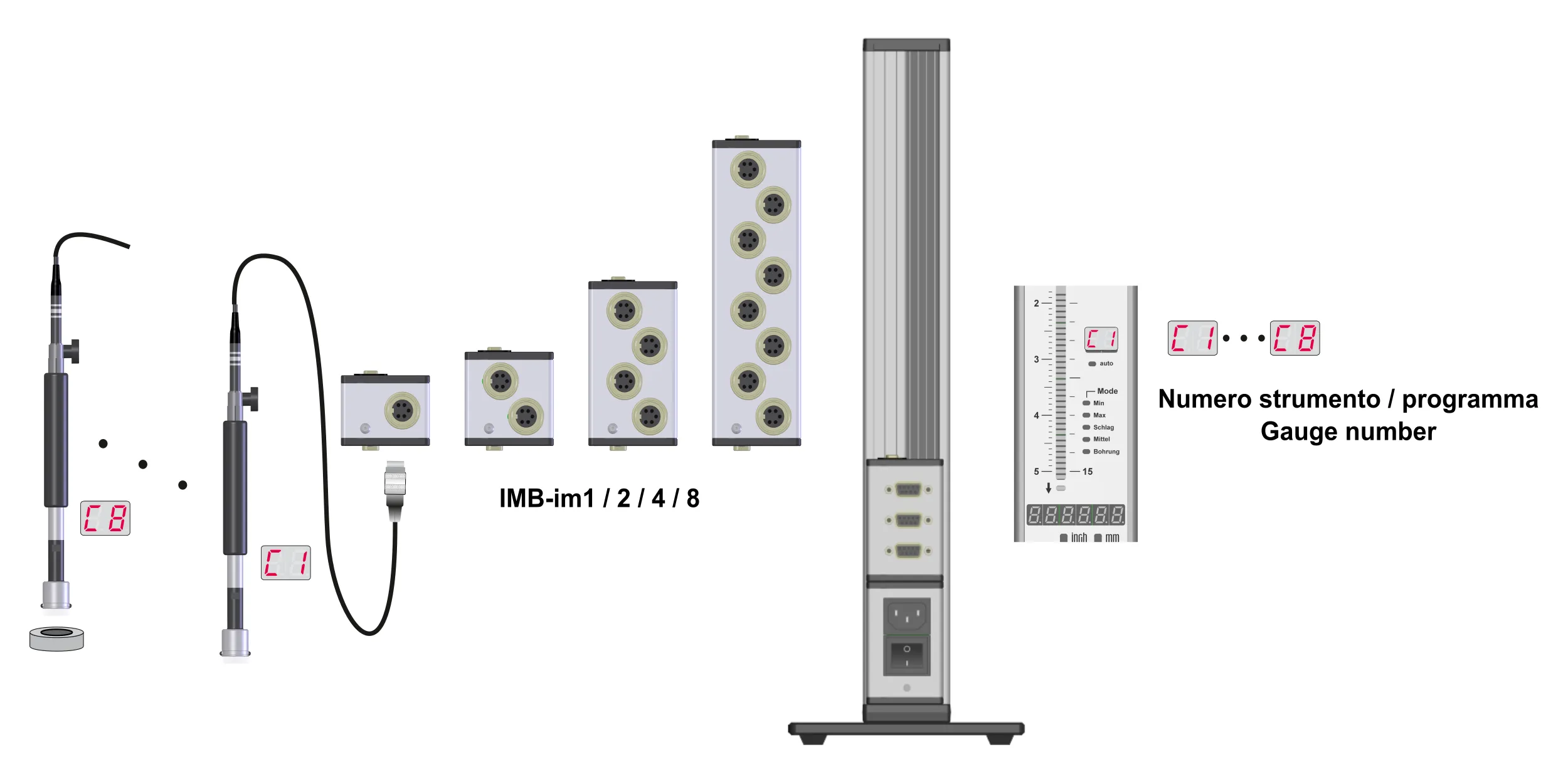

Moduli IMBus disponibili per la colonnina C200

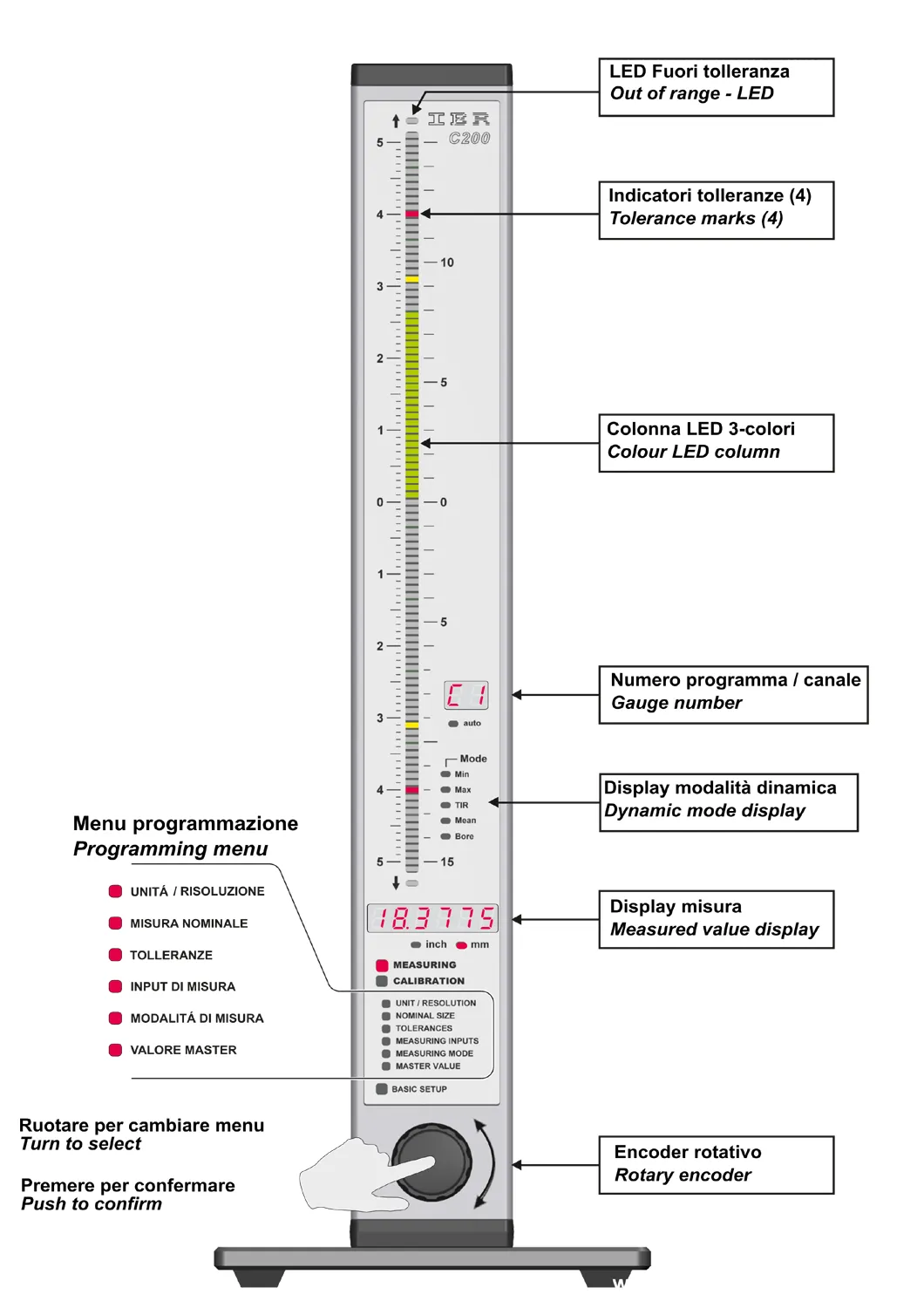

Colonnina di misura universale IBR C200, vista frontale

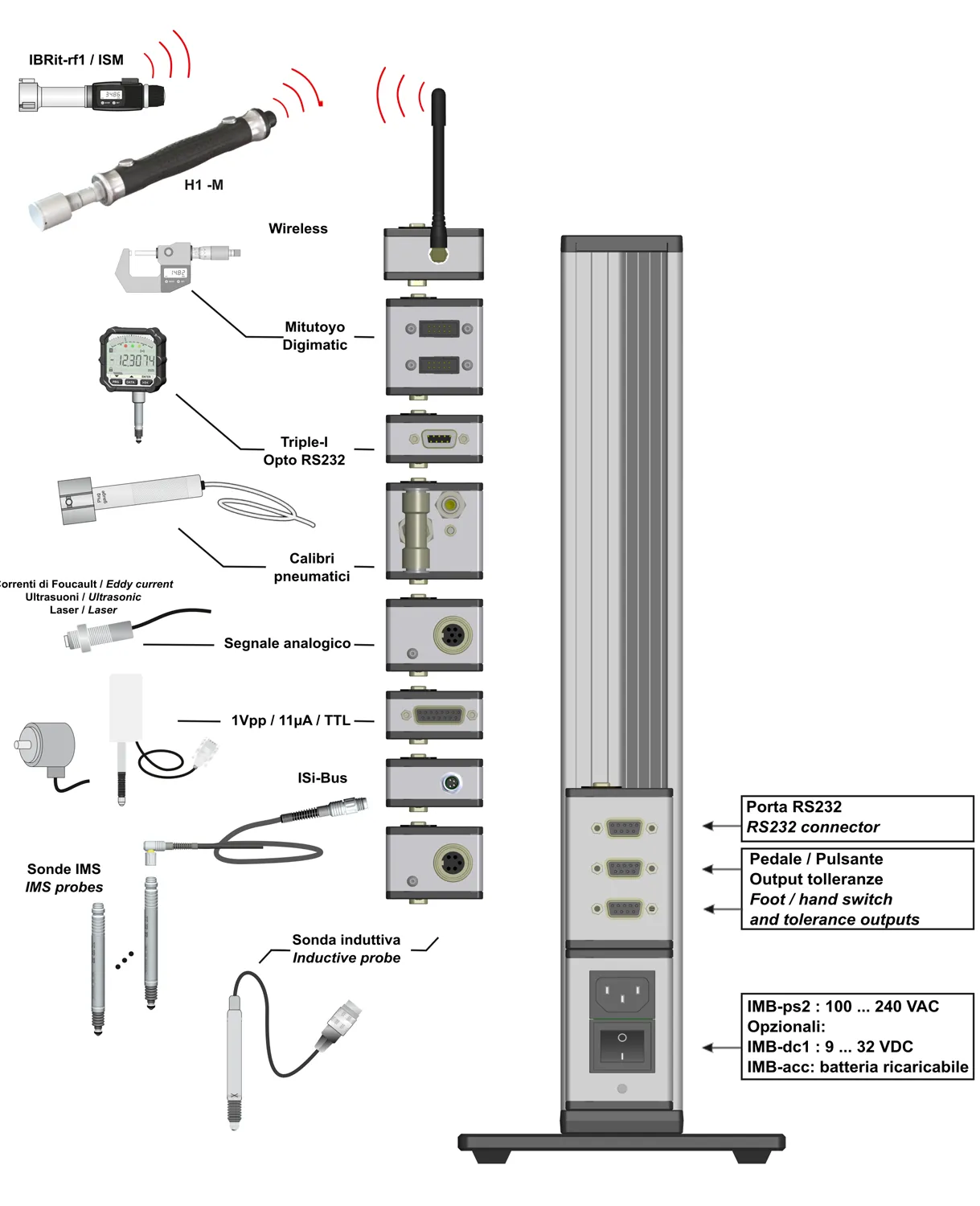

Colonnina di misura universale IBR C200, vista posteriore

Funzioni di misura

Visualizzazione, calibrazione e gestione dei valori

Due display numerici per visualizzare il valore assoluto, quello relativo o la classe di appartenenza del pezzo, insieme al numero del calibro/canale
Display a colonna con tre colori per una visualizzazione immediata delle tolleranze, adatto al controllo delle caratteristiche nella produzione di serie
Programmi di misura che consentono di calibrare gli strumenti in modo semplice e veloce con 1 o 2 master
Visualizzazione dei valori assoluti o comparativi
Indicazione delle misure in mm o in pollici
Fino a 8 programmi di misura registrabili
Programmazione dei valori del master e azzeramento automatico
Calibrazione automatica con 1 o 2 master di riferimento per strumenti pneumatici

Programmazione da PC

Configurazione e memorizzazione dei programmi di misura

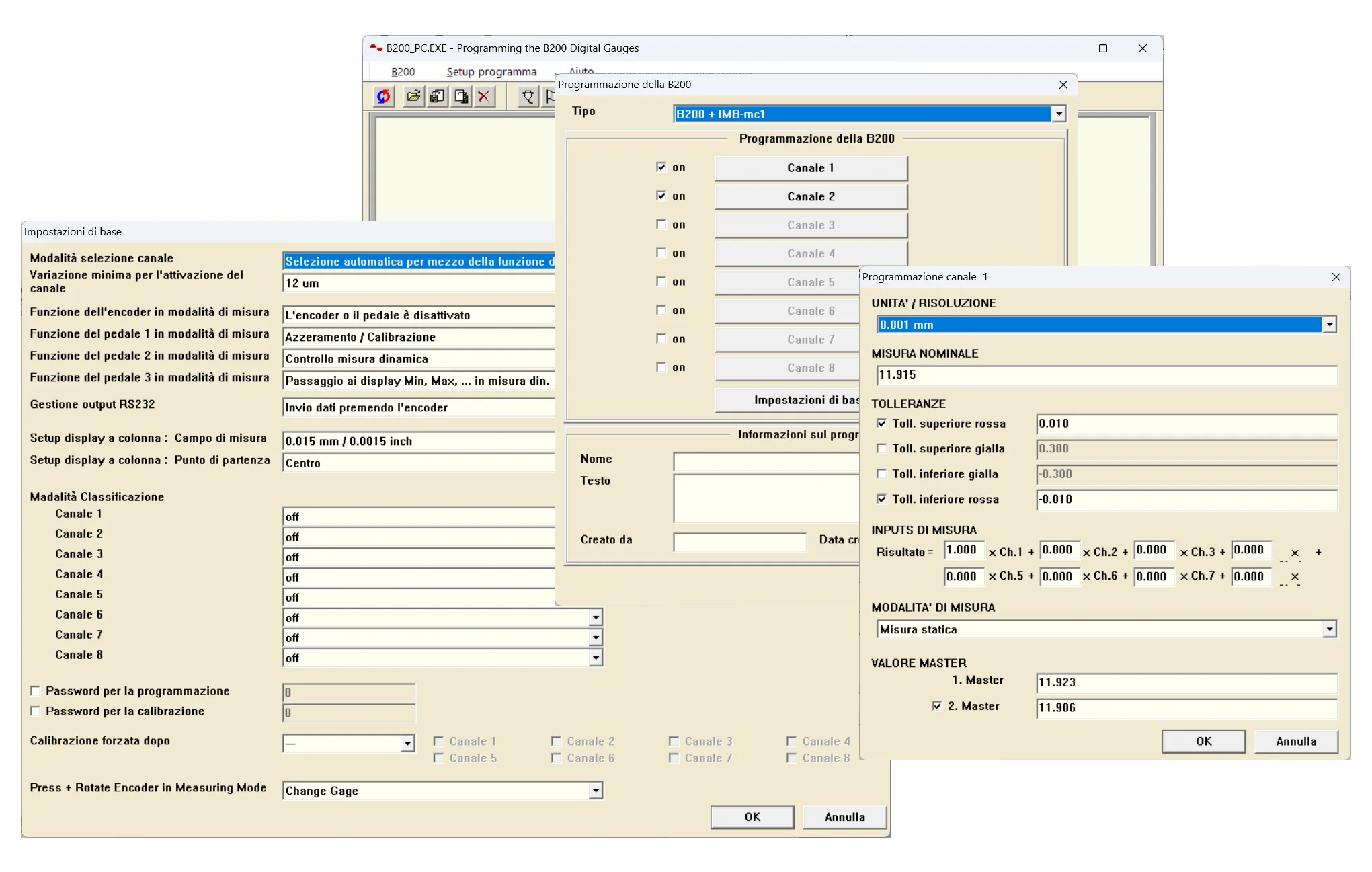

Software gratuito per la programmazione

Il software per la programmazione da PC viene fornito gratuitamente; è necessario un cavo di collegamento RS232 o USB. Il software consente una programmazione facile e intuitiva di tutte le funzioni della colonnina e permette di memorizzare sul PC i programmi di misura impostati, per ricaricarli in qualsiasi momento in pochi secondi.

Caratteristiche tecniche

Funzioni di programmazione, ingressi e interfacce

Facile programmazione, anche da PC, e ottima leggibilità dei display colorati
Inserimento di password separate per la programmazione e l'azzeramento
Timer per obbligare l'operatore ad azzerarsi a intervalli predefiniti
Campi di misura visualizzabili: ± 0.005 a ± 5,0 mm
Risoluzione: 0,001 o 0,0001mm

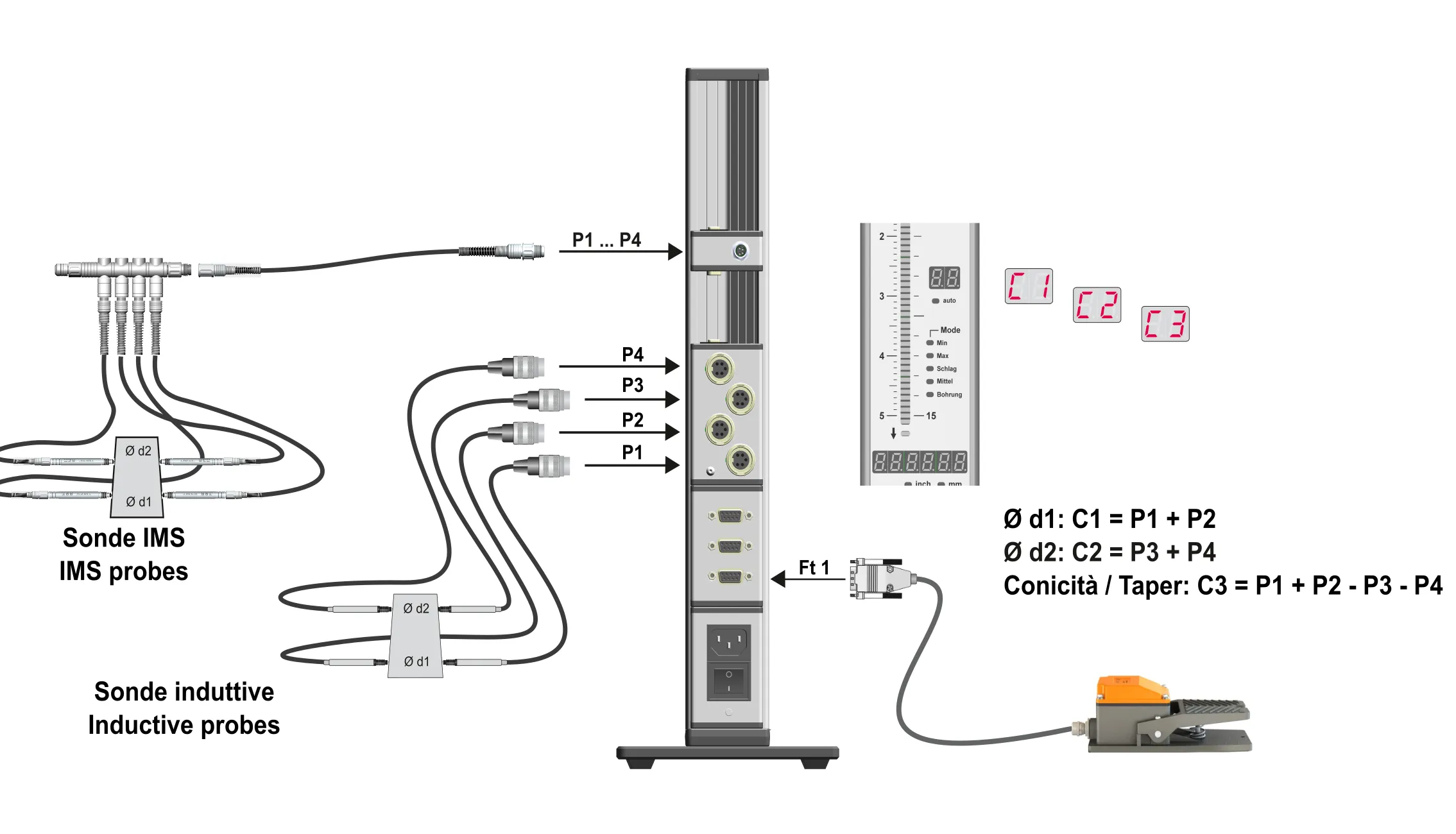

Input di misurazione liberamente combinabili con differenti fattori di moltiplicazione da -9,99 a +99,99 (es. 0,50A + 1,37B + 2,31C - 0,09D)
Uscita dati Opto-RS232

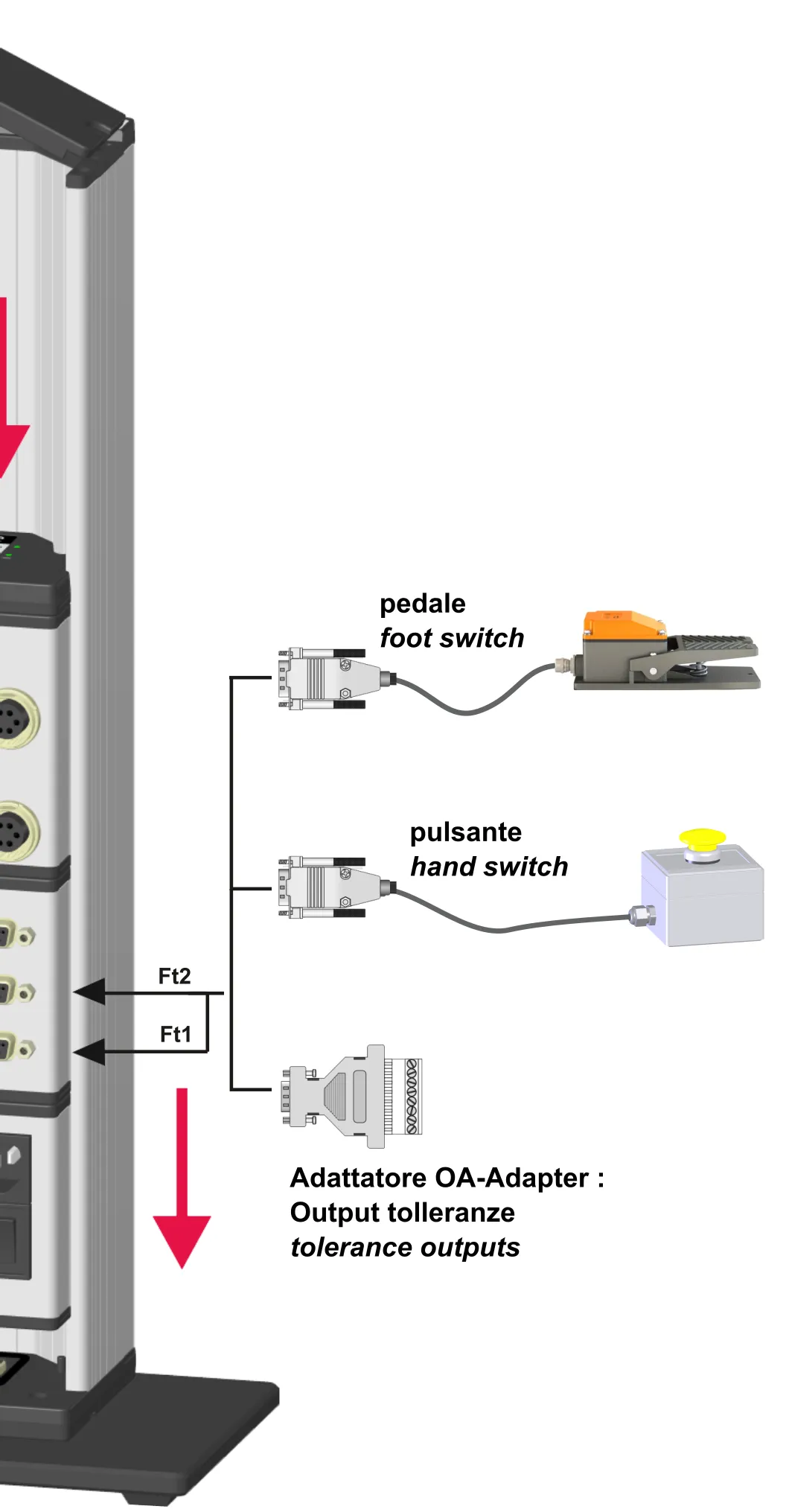

Collegamento fino a 3 diversi pedali/pulsanti
Invio delle tolleranze a una macchina o PLC tramite un OA-Adapter

Accessori

Pedali, pulsanti, cavi e adattatori

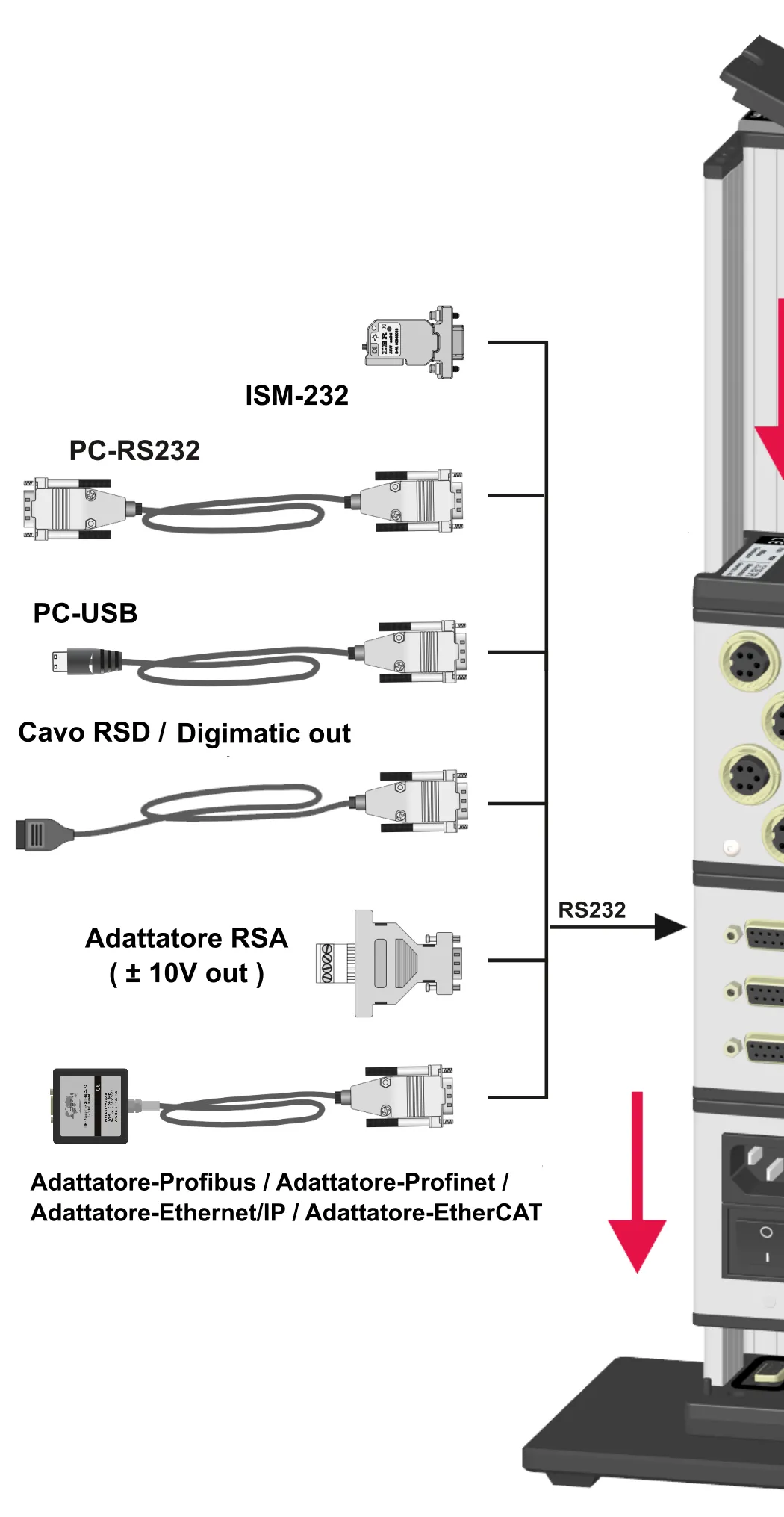

Da collegare alla porta RS232

ISM-232 – Radio modulo
PC-RS232 – Cavo di collegamento a PC per porte RS232
PC-USB – Cavo di collegamento a PC per porte USB
RSD-adp – Cavo di collegamento a interfacce Digimatic
RSA-adp – Adattatore analogico (+/-10V out)
pn-adp – Adattatore Profinet; pb-adp – adattatore Profibus;
ei-adp – adattatore Ethernet/IP; ec-adp – adattatore EtherCAT
