Precisione Senza Compromessi

Strumenti di misura per risultati accurati, affidabili e ripetibili

Contattaci

Lettura Antioraria

Scala graduata bilanciata

Cassa in alluminio

Cassa in ottone

Cassa in plastica

Cassa in zinco

Fine corsa attutito

Movimento antiurto

Stelo allungato

Forza di misura maggiorata

Forza di misura diminuita

Forza di misura invertita

Cuscinetti in rubino

Tasto di sollevamento

Cappuccio di sollevamento

Cappuccio protettivo

Fondello posteriore in metallo

Vetro minerale

Vetro in plastica

Ghiera in metallo

Ghiera in plastica

Vite blocca ghiera

Catalogo comparatori di profondità Käfer

(900 KB)

Catalogo comparatori di profondità Käfer

(1.8 MB)

Dépliant Prodotti Käfer

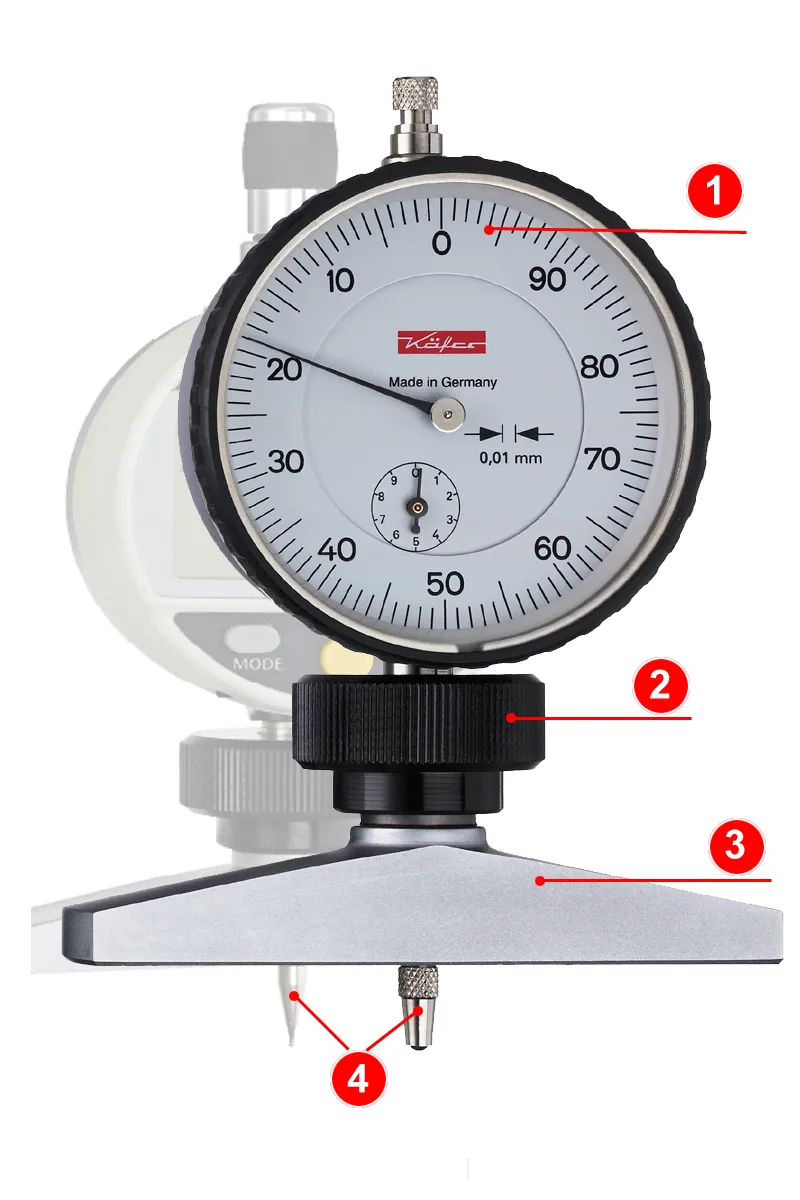

Caratteristiche Tecniche

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

1. Comparatore analogico (Ø58mm) o digitale (Ø60mm) con lettura antioraria (Invertita)
2. Attacco metallico con foro di diametro 8mm H7. Le basi sono intercambiabili
3. Superfici indurite e lappate
4. Tasto standard: 573/21 (analogico) e 573/18 Ø1mm (Digitale). Tasti intercambiabili, con filetto M2,5

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

Ingegneria Tedesca: Massima affidabilità in environments industriali.
Durata: Meccanismi progettati per milioni di cicli.
Materiali Scelti: Acciai inossidabili e vetri antigraffio.
Versatilità: Compatibilità totale con accessori standard M 2,5.
Tracciabilità: Forniti con Dichiarazione di Conformità.
Qualità: Ispezione visiva e test funzionali completi.
Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.

Ordina:

Comparatori di profondità Käfer

Questi strumenti sono stati approntati specificatamente per il controllo accurato della profondità.
Vengono forniti di serie con una base TB 80, con un tasto di contatto speciale 573/21, nella versione analogica e 573/18 Ø1mm nella versione digitale, e con un quadrante provvisto di lettura antioraria. Sono inoltre disponibili su richiesta nelle versioni con scala di lettura in pollici.

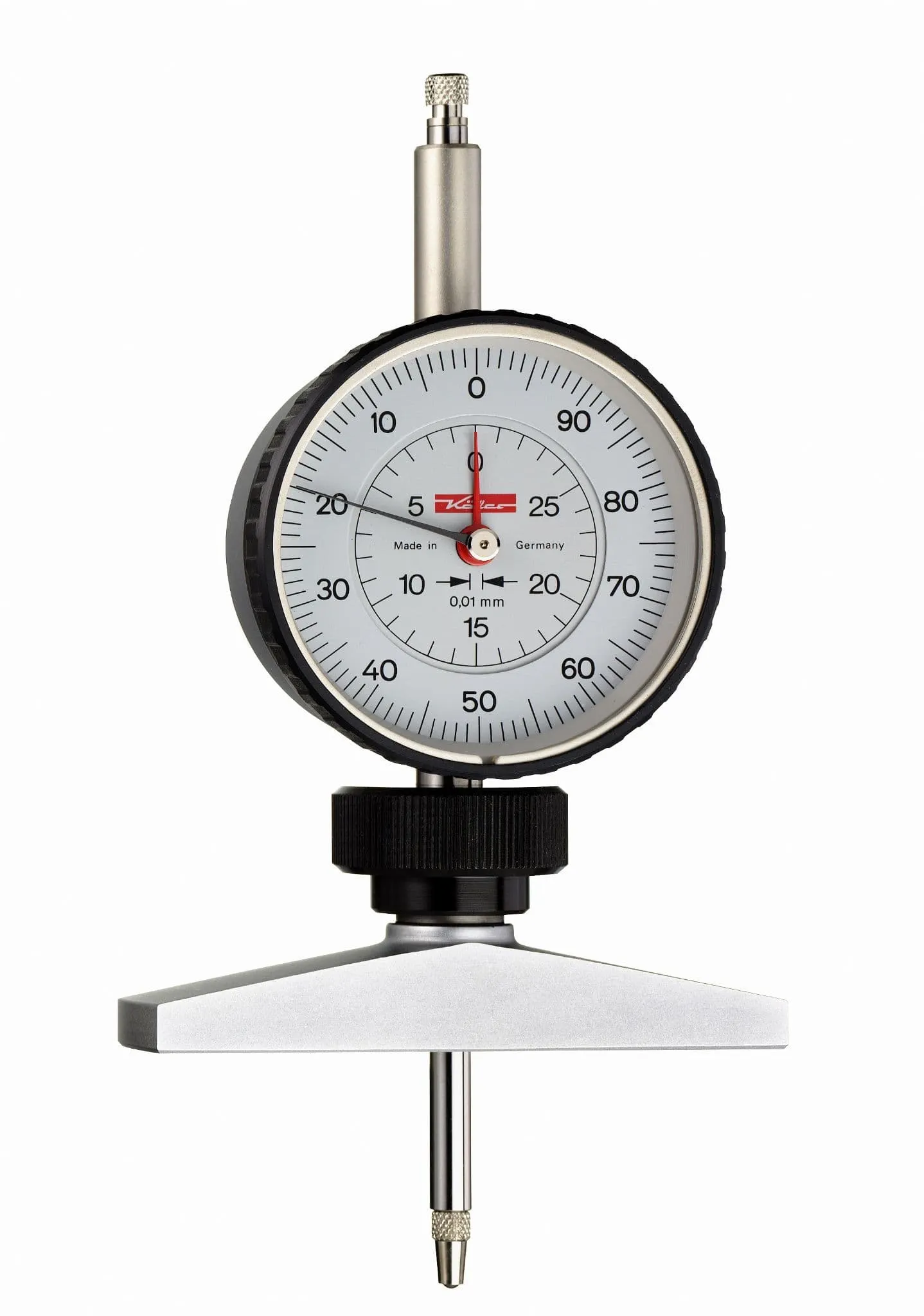

Modello analogico Ø58

Corsa 30mm

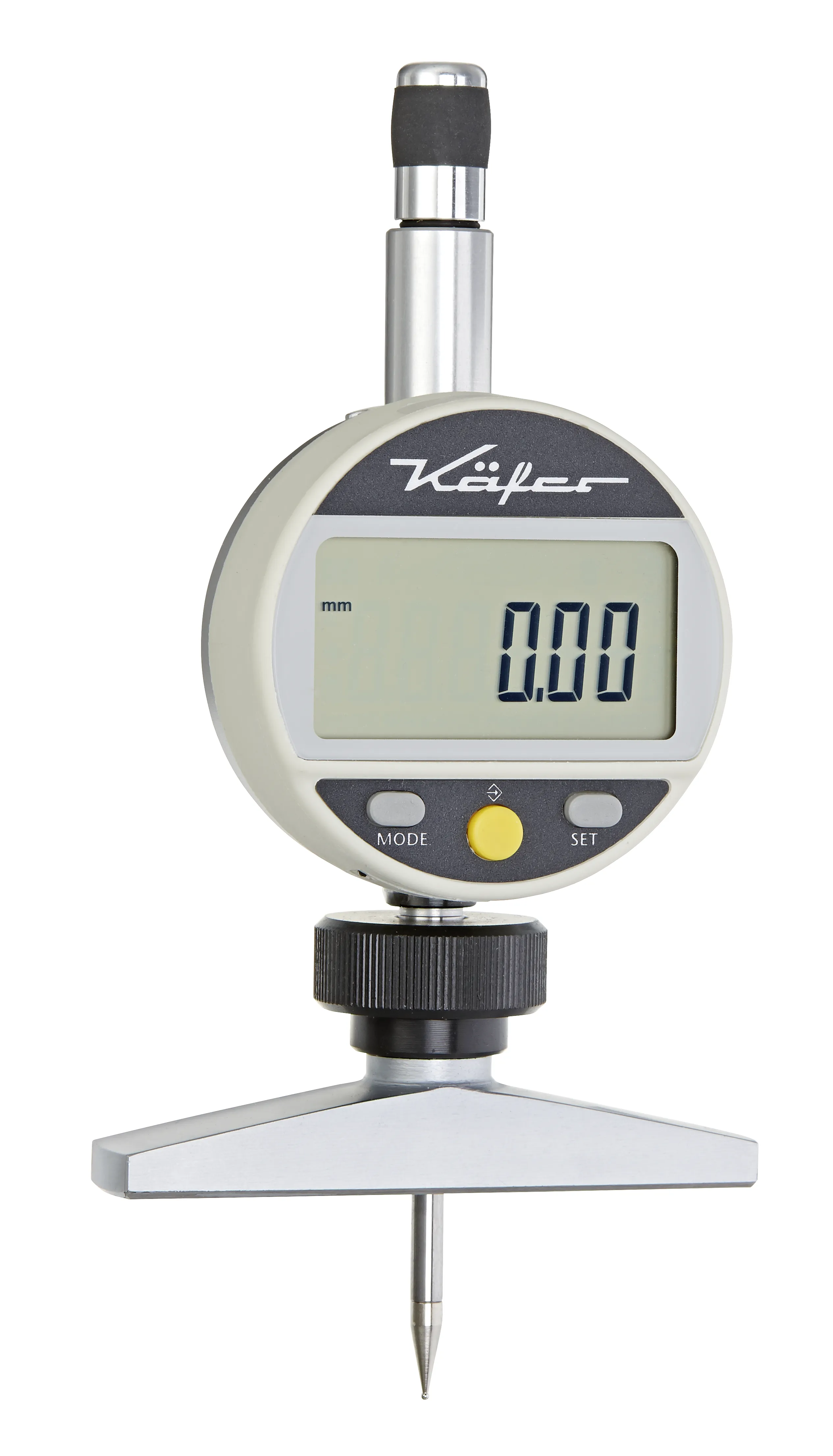

Comparatore di profondità, digitale, Käfer

Modello digitale

Per SPC

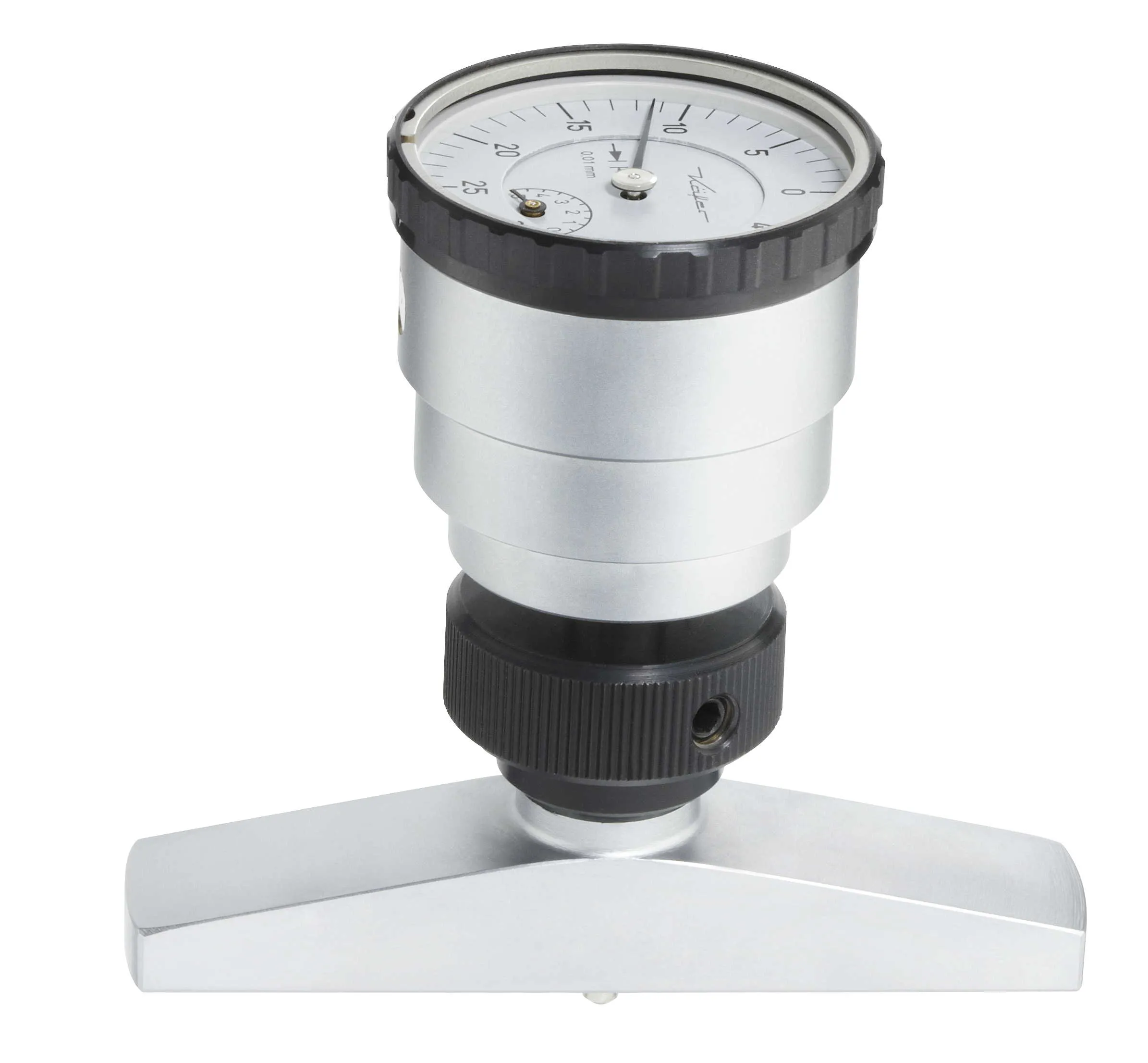

Comparatore di profondità, a stelo posteriore, Käfer

Modello a stelo posteriore

Per visualizzazione verticale

Specifiche Tecniche Modelli Meccanici

Cliccare sul codice del comparatore per visualizzarne la scheda completa.

Modello

Lettura

Campo x giro

Campo

Ø Quad.

Base TB

Lettura Quadrante

TM /2

0,01mm

1mm

10mm

58mm

80x16mm

antioraria

TM 2/30

0,01mm

1mm

30mm

58mm

80x16mm

antioraria

TU 10

0,01mm

1mm

10mm

58mm

80x16mm

antioraria

TU 30

0,01mm

1mm

30mm

58mm

80x16mm

antioraria

TM 5 R

0.01mm

0,5mm

5mm

40mm

80x16mm

antioraria

Strumenti Digitali

Modello

Lettura

Display

Campo

Ø Quad.

Base TB

Uscita Dati

TMD 12

0,01 mm

12,5 mm

60 mm

TB 80

Proximity

TMD 25

0,01 mm

12,5 mm

60 mm

TB 80

Proximity

Disponibilità Basi di Profondità Intercambiabili

Grazie al loro attacco standard da 8 mm h7 e alla vite esagonale integrata per il fissaggio guidato, le basi risultano facilmente intercambiabili. Sono interamente indurite, cromate, dotate di foro Ø8mm H7 e presentano superfici di appoggio accuratamente lappate.

Sono disponibili 9 varianti geometriche:

Base TB 50: 50 x 16 mm (Visualizza Disegno Tecnico)
Base TB 80: 80 x 16 mm
Base TB 100: 100 x 16 mm
Base TB 120: 120 x 20 mm
Base TB 150: 150 x 20 mm
Base TB 200: 200 x 20 mm
Base TB 250: 250 x 20 mm
Base TB 300: 300 x 25 mm
Base TB 66 P: Base speciale prismatica sviluppata per controlli su diametri da Ø10 a Ø100 mm

Set di Azzeramento KOBA

Questi set di anelli di riscontro calibrati sono stati studiati appositamente per l'azzeramento sistematico dei calibri e dei comparatori di profondità. Nei set è sempre inclusa una base cilindrica rettificata da utilizzare come piano di appoggio complanare.

Set anelli azzeramento calibri di profondità Koba

Set 1010 MT - Campo: 0-25 mm
Altezza anelli configurata come set blocchetti: 1010 M
Set 1011 MaT - Campo: 25-50 mm
Altezza anelli configurata come set blocchetti: 1011 Ma
Set 1011 MbT - Campo: 50-75 mm
Altezza anelli configurata come set blocchetti: 1011 Mb
Set 1011 McT - Campo: 75-100 mm
Altezza anelli configurata come set blocchetti: 1011 Mc

Disponibili di serie in Grado 1.
Altri passi e campionature speciali sono fornibili su specifica richiesta.

Tutti i nostri strumenti sono fornibili con certificato con tracciabilità DAkkS o di laboratorio primario.
Gli strumenti rispettano rigorosamente le norme di riferimento e sono corredati da dichiarazione di conformità.
