Caratteristiche Tecniche

Dettagli tecnici

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

  • 1. Cappucci di sollevamento o protettivo
  • 2. Indici di tolleranza regolabili Interni
  • 3. Ghiera esterna girevole
  • 4. Quadranti personalizzabili Su richiesta
  • 5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
  • 6. Movimento di precisione
  • 7. Lancetta conta-giri Concentrica o disassata
  • 8. Materiali cassa
  • 9. Dimensioni a norma DIN EN ISO 463 Standard
  • 10. Stelo di fissaggio Ø8 h6 Inox antiacido
  • 11. Protezione quadrante
  • 12. Tasto di misura M 2,5 Intercambiabile
  • 13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

  • Ingegneria Tedesca: Massima affidabilità in ambienti industriali.
  • Durata: Meccanismi progettati per milioni di cicli.
  • Materiali Scelti: Acciai inossidabili e vetri antigraffio.
  • Versatilità: Compatibilità totale con accessori standard M 2,5.
  • Tracciabilità: Forniti con Dichiarazione di Conformità.
  • Qualità: Ispezione visiva e test funzionali completi.
  • Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.
Ordina:

Modello a corsa limitata

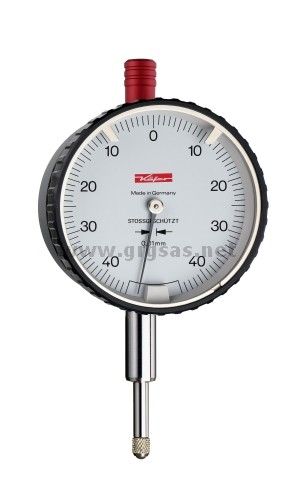

Immagine Prodotto

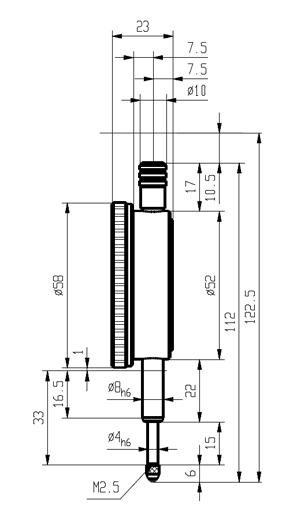

Dimensioni

Dati Tecnici

Lettura0,01mm
Campo di misura0.8mm
Campo per giro
Quadrante58mm
Stelo8h6
Astalappato
Extra corsa
NormaDIN 878 / DIN EN ISO 463
Forza (N)0,8
QR Code
DISEGNO 3D (.ZIP) RICHIEDI PREVENTIVO
Stampa scheda tecnica
Caratteristiche standard:
Cappuccio di sollevamentoGhiera in plasticaAntiurtoCassa in ottoneVetro in plasticaScala graduata bilanciata
Opzioni disponibili:
Vetro mineraleGhiera in metalloFondello in metalloVite blocca ghieraForza di misura aumentataForza di misura diminuitaStelo allungatoDirezione di misura invertita

Dettagli Costruttivi

Questo comparatore è provvisto di un meccanismo antiurto di alta qualità: un canotto dotato di cremagliera scorre sopra all'asta del comparatore in modo che i colpi presi dalla stessa non vengano trasferiti sulle ruote del meccanismo.
Sono disponibili diverse versioni speciali:
Con vite di fissaggio della ghiera
Con cappuccio di sollevamento (in sostituzione del classico cappuccio portettivo)
Con asta di sollevamento
Con ghiega che può essere ruotata di 360°
Con forza di misura maggiorata o minorata
Con stelo allungato

Accessori
