Lettura Antioraria Lettura Antioraria
Scala graduata bilanciata Scala graduata bilanciata
Cassa in alluminio Cassa in alluminio
Cassa in ottone Cassa in ottone
Cassa in plastica Cassa in plastica
Cassa in zinco Cassa in zinco
Fine corsa attutito Fine corsa attutito
Movimento antiurto Movimento antiurto
Stelo allungato Stelo allungato
Forza di misura maggiorata Forza di misura maggiorata
Forza di misura diminuita Forza di misura diminuita
Forza di misura invertita Forza di misura invertita
Cuscinetti in rubino Cuscinetti in rubino
Tasto di sollevamento Tasto di sollevamento
Cappuccio di sollevamento Cappuccio di sollevamento
Cappuccio protettivo Cappuccio protettivo
Fondello posteriore in metallo Fondello posteriore in metallo
Vetro minerale Vetro minerale
Vetro in plastica Vetro in plastica
Ghiera in metallo Ghiera in metallo
Ghiera in plastica Ghiera in plastica
Vite blocca ghiera Vite blocca ghiera
Catalogo generale Käfer
PDF Italiano Catalogo (4.8 MB)
Catalogo generale Käfer
Opuscolo prodotti Käfer
PDF Italiano Dépliant (1.8 MB)
Dépliant Prodotti Käfer

Caratteristiche Tecniche

Dettagli tecnici

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

  • 1. Cappucci di sollevamento o protettivo
  • 2. Indici di tolleranza regolabili Interni
  • 3. Ghiera esterna girevole
  • 4. Quadranti personalizzabili Su richiesta
  • 5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
  • 6. Movimento di precisione
  • 7. Lancetta conta-giri Concentrica o disassata
  • 8. Materiali cassa
  • 9. Dimensioni a norma DIN EN ISO 463 Standard
  • 10. Stelo di fissaggio Ø8 h6 Inox antiacido
  • 11. Protezione quadrante
  • 12. Tasto di misura M 2,5 Intercambiabile
  • 13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

  • Ingegneria Tedesca: Massima affidabilità in ambienti industriali.
  • Durata: Meccanismi progettati per milioni di cicli.
  • Materiali Scelti: Acciai inossidabili e vetri antigraffio.
  • Versatilità: Compatibilità totale con accessori standard M 2,5.
  • Tracciabilità: Forniti con Dichiarazione di Conformità.
  • Qualità: Ispezione visiva e test funzionali completi.
  • Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.
Ordina:

Modello a corsa limitata

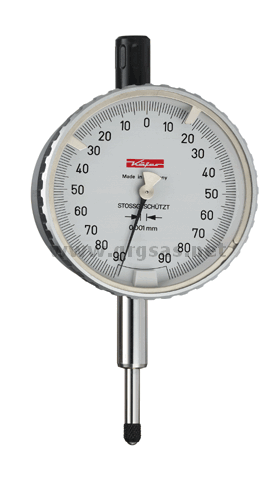

Immagine Prodotto

Dimensioni

Dati Tecnici

Lettura0,001mm
Campo di misura0,16mm
Campo per giro
Quadrante58mm
Stelo8h6
Astalappato
Extra corsa5 mm
NormaNorma Käfer 0.0500.9.0010
Forza (N)
QR Code
DISEGNO 3D (.ZIP) RICHIEDI PREVENTIVO
Stampa scheda tecnica
Caratteristiche standard:
Cappuccio di sollevamentoGhiera in metalloCon rubiniAntiurtoCassa in ottoneVetro in plasticaScala graduata bilanciata
Opzioni disponibili:
Vetro mineraleGhiera in plasticaFondello in metalloVite blocca ghieraForza di misura aumentataForza di misura diminuitaDirezione di misura invertitaStelo allungato

Dettagli Costruttivi

La corsa dell'asta è trasmessa alla lancetta attraverso un meccanismo a leva. Questo tipo di trasmissione ha due vantaggi: assicura un'estrema precisione ed offre un sistema antiurto di alta qualità. Stelo ed asta sono di acciaio inossidabile.
