| Il WZ 14 (vecchia designazione 894 )
è l’ingranometro per il controllo
a doppio fianco più robusto di
questa serie.
Questa macchina può essere comandata
sia manualmente che tramite motore.
la distanza degli assi può essere
scelta manualmente per mezzo di un disco
adattatore regolabile.
I risultati di misurazione sono visualizzati
su un comparatore. Un’analisi con
il nostro MEG
32 è possibile solo se la macchina
è equipaggiata di motorizzazione
I numerosi accessori consentono ogni
per-sonalizzazione. Inoltre sono sempre
possibili implementazioni per esigenze
particolari.
|
 |
 |
WZ 14 con contropunta
Montaggio su mandrini
Misurazione di ruote per viti senza
fine con relativo adattatore (accessorio)
|
Altre dimensioni sono disponibili
su richiesta.
Precisione: < 1 micron

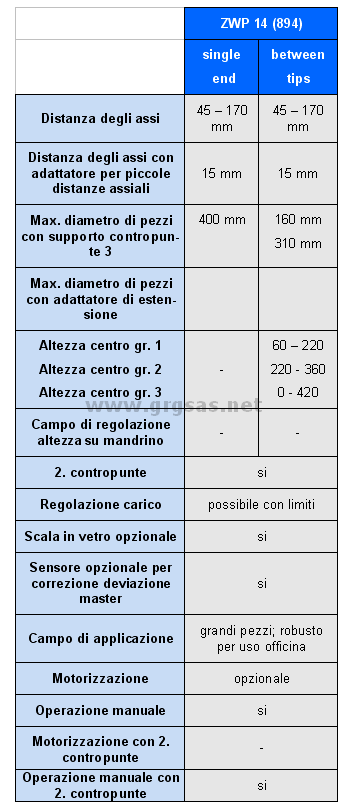

Accessori per WZ14
(URM894)
contropunte
dimensione 1
s=60-200
a=80 |
 |
contropunte
dimensione 2
s=220-360
a=80
|
|
contropunte
dimensione 3
s=0-420
a=160
|
 |
adattatore
per piccole di-stanze assiali
Solo per montaggio pezzi
emin = 22 mm
|
 |
attrezzo
di centraggio
Solo per montaggio pezzi
s = 0 - 140 mm
a = 45 mm
emin = 22 mm
|
 |
A) punta
regolabile per contropunte
B) adattatore per
misurazione di viti senza fine
|
 |
Attrezzature per WZ14
(URM894)
|
Montaggio
su mandrino |
Montaggio
tra le punte |
|
|
|
Per
pezzi |
Montaggio
su mandrino |
Montaggio
tra le punte |
 |
|
Visitate anche le pagine relative: Accessori
per ingranometri, Software,
Calibrazione. |
