Calibri per variabili con profilo guida dentato VM


Gli strumenti di misura VM sono dotati di un profilo guida grazie al quale č possibile misurare la dimensione sulle sfere di una dentatura senza la necessita di trovare il punto di inversione. Il profilo guida è prodotto in base alla dentatura del pezzo. Perciò gli strumenti VM possono essere usati per una specifica dentatura. Sono strumenti robusti e precisi e la misura non è influenzata dall’operatore.

Per gli scanalati il profilo guida può essere fornito come calibro “passa”, come sovra o sottoquota o come combinazione di passa e sovra/sottoquota.

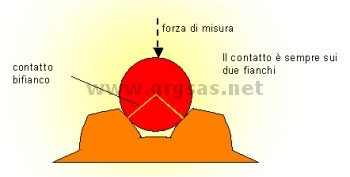

Il contatto a doppio fianco viene garantito dal sistema di flottaggio degli inserti. Grazie al gioco tra il profilo guida e quello del pezzo, tutti i gradi necessari di libertà sono assicurati dalla sospensione meccanica.

La scelta dei vari tipi di strumenti VM va dalla semplice versione ad uso manuale al sistema FAPP completamente automatico:


IVM AVM

•  Calibro per dentature interne

•  Calibro per dentature esterne
IVM nX2 AVM nx2

•  Calibro per dentature interne con più punti di misura

•  Calibro per dentature esterne con più punti di misura
LYDN


•  Software di misura per dentature
