Frenco

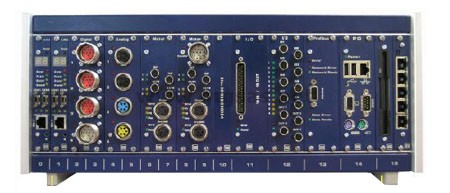

MEG-32 Sistema elettronico modulare,
per ingranometri



Il MEG 32 non è un semplice PC ma un complesso sistema elettronico modulare, formato da un rack contenente un PC industriale più una serie di schede elettroniche da 19". Lo strumento viene di volta in volta configurato a seconda delle esigenze del cliente e delle caratteristiche dalla macchina a cui si deve collegare. In questo modo possiamo offrire un sistema di misura flessibile capace di elaborare simultaneamente processi di misura ad alte velocità. Il MEG-32 può interfacciarsi sia con strumenti digitali che analogici, puo' controllare motori e comunicare con sensori

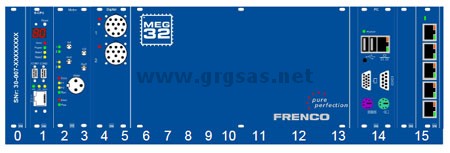

Configurazione standard per ingranometri doppio fianco

Nella configurazione standard vengono utilizzate le seguenti schede:

  • S-BUS CPU (nella figura sopra nella posizione 1)
  • Scheda di controllo del motore (pos. 2-3)
  • Scheda di interfacciamento a 2 ingressi per strumenti digitali (pos. 4-5)
  • Slot-PC (pos. 14)
  • Ethernet switch (pos.15)
Tutte le schede inserite nel rack, comunicano tra di loro usando il sistema bus del MEG-32. La Slot-PC e la Ethernet Swicth, invece, sono escluse dal bus e comunicano con il sistema attraverso cavi di rete. Queste due schede sono quindi direttamente collegate al MEG-32 solo attraverso il suo sistema di alimentazione e non rispondono ad un eventuale reset dell'elettronica di misura .

Ingressi schede collegate al BUS

  • S-BUS CPU (pos. 1): porta ethernet per la connessione diretta ad un pc, con un cavo cross-over, o per la connessione alla scheda Ethernet switch (pos. 15) con un cavo standard
  • Scheda di controllo motore(pos. 2-3): connettore femmina, rotondo, a 3 pin, per motore
  • Scheda interfacciamento digitale(pos. 4-5):
    1) imput 1: ingresso per encoder rotativo
    2) imput 2: ingresso per sonde incrementali o scale digitali

Descrizione schede

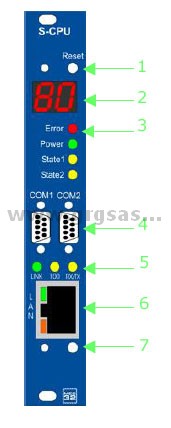

S-BUS CPU

La scheda S-BUS CPU controlla tutte le parti elettroniche ed è dedicata all'esecuzione delle funzioni di misura. La comunicazione tra la S-BUS CPU e le applicazioni ed il software del PC, avviene solo attraverso una connessione di rete (Ethernet). La S-BUS CPU supporta solo la configurazione di un indirizzo IP. Non è possibile modicare nessun altro parametro. Di default l'indirizzo IP viene impostato in base al numero di serie del rack ed è modificabile solo dal personale Frenco


  1. Pulsante Reset
    Premendo il pulsante di reset verranno resettate tutte le parti elettroniche collegate al Bus. Il Pc non verrà resettato
  2. Display a LED
    Questo display mostra lo stato dell'hardware durante l'accensione del sistema. Il diplay parte dal valore "0" per 2 cicli. All'inizio del secondo ciclo (avvio sistema operativo) il LED "State 2" si accennderà
  3. Status LEDs
    Error LED : il led si accende in caso di errori nei sistemi elttronici
    Power LED: si accende se è stato raggiunto il livello di alimentazione necessario al sistema
    State 1 LED: non utilizzato
    State 2 LED: avvio del sistema operativo
  4. COM 1, COM2: porte seriali
  5. LEDs di rete
    LINK: quando è accesa la rete è funzionante
    10/100: se la luce è accesa la velocità della rete è di 100 Mbit/s
    Data: evidenzia un trasferimento di dati
  6. Porta Ethernet
  7. Beeper per la segnalazione acustica di eventuali errori (piezo-electric beeper)

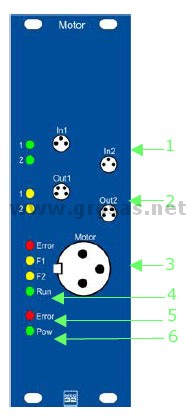

Motor Card


  1. Inputs digitali con LED di controllo
    Due inputs digitali per il collegamento di pedali o pulsanti
  2. Outputs digitali con LED di controllo
    Due outputs digitali
  3. Connettore per il motore
    Connettore rotondo a 3 pin per il collegamento del motore, +/-24V
  4. LEDs
    ERROR:
    mancaza di alimentazione;
    errore in uno dei due imputs (IO);
    il modulo ha eseguito un reset asincrono
    F1: dipendente dal software
    F2: dipendente dal software
    RUN: dipendente dal software
  5. Error LED: al momento non utilizzato
  6. POW LED: alimentazione +24V OK

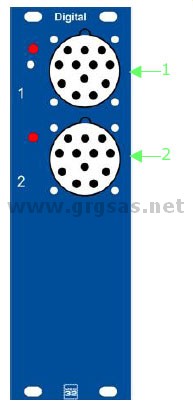

Scheda interfacciamento strumenti digitali


  1. Ingresso digitale con LED di segnalazione errore
    Utilizzabile con strumenti di misura con 1micronAmpere , 1Vss o TLL
  2. Ingresso digitale con LED di segnalazione errore
    Utilizzabile con strumenti di misura con 1micronAmpere , 1Vss o TLL
