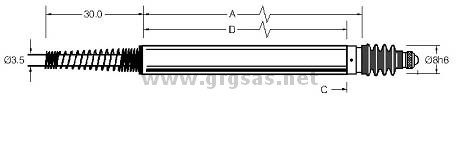

Sonde induttive MTD 5000




sonda a matita Diatest

Le sonde Diatest sono Tesa compatibili. Sono sonde di precisione per la misura di lunghezze e per altri molteplici usi. Possono essere utilizzate con i nostri visualizzatori elettronici: Diatron 6000, Diatron 2200, C 200 e B 200 o collegandole ad un pc per mezzo dei moduli IMBUS. Nelle misure manuali è consigliato l'utilizzo di portasonde.

Caratteristiche

- asta guidata linearmente su sfere
- tastatore in metallo duro Ø3mm intercambiabile con filettatura M2,5
- cavo da 2m (a richiesta sono disponibili lunghezze diverse. Con sovrapprezzo)
- guarnizione di tenuta contro liquidi e polveri
- incluso accessorio per il collegamento del cavo ad angolo retto
- incluso rapporto di taratura e codice di identificazione

Le sonde possono essere fornite con carichi diversi:

  • 0,4 N
  • 0,7 N
  • 1,2 N
  • 2,5 N
Caratteristiche tecniche
Campo di misura: +/- 1,5mm
Linearità: 0,5% 1,5 micron (1)
Ripetibilità: < 0,15 micron
Pre-corsa 1,15mm
Post-corsa 1,85mm
Diametro corpo: 8 h6
Tipo: tesa compatibile - mezzo ponte
temperatura di stoccaggio: -40° / +100° C
Temperatura di funzionamento: -10° / + 80°
Grado di protezione IP: IP 65

(1) valore più alto tra percentuale della corsa o 1 micron.

Sono disponibili anche sonde induttive a 90° o con campi di misura superiori. Richiedeteci un'offerta.
