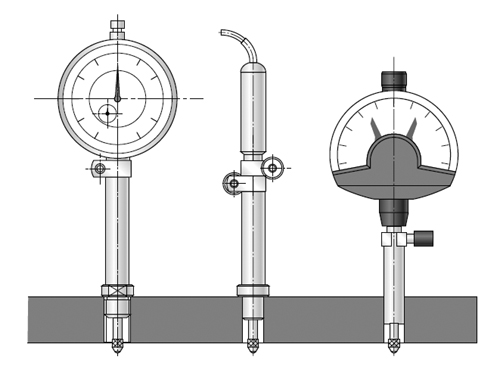

| Questo
sistema componibile è molto utile per
tutti coloro che devono costruire dispositivi
di misura speciali. Si tratta infatti di una
serie di elementi standard di altissima qualità
che offe numerose possibilità di combinazioni.
Portacomparatori
Rinvii angolari a 90°
|
|
cod.
1.1
Lunghezza
L |
Campo |
Codice |
|
|
|
5 |
22
- 26,5 |
UK-L-5 |
1 |
27
- 31,5 |
UK-L-10 |
15 |
32
- 36,5 |
UK-L-15 |
20 |
37
- 41,5 |
UK-L-20 |
25 |
42
- 46,5 |
UK-L-25 |
40 |
47
- 61,5 |
UK-L-40 |
60 |
77
- 81,5 |
UK-L-60 |
|
|
|
cod. 1.2
Lunghezza L |
Campo |
Codice |
|
|
|
5 |
17
-21,5 |
UK-K-5 |
10 |
22
- 26,5 |
UK-K-10 |
15 |
27
- 31,5 |
UK-K-15 |
20 |
32
- 36,5 |
UK-K-20 |
25 |
37
-41,5 |
UK-K-25 |
40 |
52
- 56,5 |
UK-K-40 |
60 |
72
- 76,5 |
UK-K-60 |
|
|
|

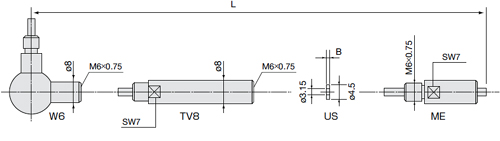

cod.
4.1
Lunghezza
L |
Campo |
Codice |
|
|
|
18,5 |
|
W-6 |
|
|
|
cod.
4.2
Lunghezza
L |
Codice |
|
|
20 |
W-6-DKS |
|
|
|
cod. 5.1
Lunghezza
A |
Campo |
Codice |
|
|
|
4,6 |
4,6
-7,1 |
ZM-10 |
|
|
|
cod. 5.2
Lunghezza
A |
Campo |
Codice |
|
|
|
6,1 |
6,1
-9,1 |
ZM-13 |
8,1 |
8,1
- 11,1 |
ZM-17 |
|
|
|
cod.
5.3
Lunghezza
A |
Campo |
Codice |
|
|
|
10,1 |
10,1
-13,1 |
ZM-21 |
12,1 |
12,1
- 15,1 |
ZM-25 |
14,1 |
14,1
- 17,1 |
ZM-29 |
cod. 5.4
Lunghezza
A |
Campo |
Codice |
|
|
|
16,1 |
16,1
- 20,6 |
ZM-33 |
18,1 |
18,1
-22,6 |
ZM-37 |
20,1 |
20,1
- 24,6 |
ZM-41 |
|
Prolunghe
 |
 |
cod.
3.1
Lunghezza
L |
Diametro |
Codice |
20 |
8mm |
TV-8-20 |
30 |
8mm |
TV-8-30 |
40 |
8mm |
TV-8-40 |
50 |
8mm |
TV-8-50 |
64 |
8mm |
TV-8-64 |
80 |
8mm |
TV-8-80 |
100 |
8mm |
TV-8-100 |
125 |
8mm |
TV-8-125 |
250 |
8mm |
TV-8-250 |
500 |
8mm |
TV-8-500 |
750 |
8mm |
TV-8-750 |

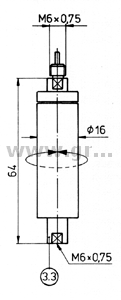

cod. 3.2
Lunghezza
L |
Diametro |
Codice |
|
|
|
64 |
8
h5 |
TV-8-h5-64 |
125 |
8
h5 |
TV-8-h5-125 |
Vedere anche: Prolunghe
Diatest
|
|
Tasti e prolunghe
|
|
cod. 6.1
Lunghezza
L |
Filetto |
Codice |
5 |
M
2,5 |
MUT-5 |
Vedere anche : Tasti
Käfer
|
|
|
cod. 6.2
L |
Filetto + Ø |
Codice |
10 |
M
2,5 - Ø4mm |
MUZ-10 |
20 |
M
2,5 - Ø4mm |
MUZ-20 |
30 |
M
2,5 - Ø4mm |
MUZ-30 |
40 |
M
2,5 - Ø4mm |
MUZ-40 |
| 50 |
M
2,5 - Ø4mm |
MUZ-50 |
60 |
M
2,5 - Ø4mm |
MUZ-60 |
70 |
M
2,5 - Ø4mm |
MUZ-70 |
80 |
M
2,5 - Ø4mm |
MUZ-80 |
90 |
M
2,5 - Ø4mm |
MUZ-90 |
|
| M
2,5 - Ø4mm |
MUZ-100 |
|
|
|
Disponibili con sfere di qualsiasi
dimensione da 0,5 a 10mm. Tolleranza
= +/- 0,001mm
Diametro codolo 4mm
Vedere anche : Tasti
Käfer
|
|
|
cod. 7.1
Lunghezza
L |
Filetto |
Codice |
5 |
M6
x0,75 |
ME-5 |
8,5 |
M6
x0,75 |
ME-8,5 |
12 |
M6
x0,75 |
ME-12 |
15,5 |
M6
x0,75 |
ME-15,5 |
19 |
M6
x0,75 |
ME-19 |
| 22,5 |
M6
x0,75 |
ME-22,5 |
|
|
|
|
Vedere anche: "Tasti
per comparatori" e "Sfere
di misura in carburo di tungsteno"
|
