Trasduttori
HB e LVDT
|
|
I trasduttori Peter Hirt, in abbinamento ad amplificatori di segnale
(come per esempio il sistema IBR Imbus)
e a visualizzatori di misura (colonnine
di misura, PC industriali..), possono
essere utilizzati con strumenti manuali o su dispositivi fissi, per
molteplici scopi: misura di altezze, diametri interni, diametri esterni,
distanze....
Il principio di funzionamento, a mezzo ponte (HB) o a ponte intero (LVDT),
la precisione ,la qualità dei componenti e dei materiali e la
cura nell'assemblaggio, garantiscono un altissimo grado di precisione.
Per far fronte ai molteplici impieghi e alle diverse esigenze dei clienti,
la Peter Hirt ha sviluppato un'ampia gamma di prodotti:
- sonde compatibili con sistemi di misura Tesa, Marposs
e Mahr
- HB e LVDT
- sonde con richiamo a molla (F), pneumatico (P) o a vuoto (V)
- con uscita del cavo assiale o radiale
- con cavo scollegabile
- miniaturizzate
- con forza di misura elevate
- con diversi campi di misura
Informazioni generali
Precorsa
I disegni presenti nel sito rappresentano le sonde nella loro posizione
di "zero elettrico". Il valore di precorsa indicato nelle schede, indica
la posizione della sonda senza l'applicazione del vuoto o della pressione

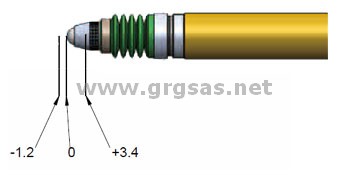

pneumatica. Nell'immagine che segue potete vedere una sonda T101F posizionata
nel suo punto di zero elettrico, con una precorsa di -1,2mm e con una
corsa totale di 4,6mm. Su alcuni modelli il valore di precorsa può
essere modificato.
Errore di linearità
L'errore di linearitā č la deviazione tra il segnale del sensore e
la reale posizione meccanica del tastatore. Gli errori indicati fanno
riferimento alla corsa totale. Ogni trasduttore viene fornito con un
certificato di misura.
Ripetibilità
E' la variazione del segnale di uscita del sensore quanto il tastatore
viene riposizionato esattamente nello stesso punto più volte.
L'errore di ripetibilità 'è dovuto alle tolleranze meccaniche
e alla isteresi dei materiali
Contatti di misura

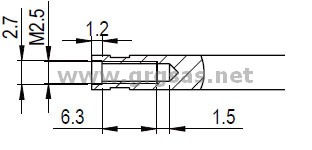

Le sonde T070, T100, T300 e T500 hanno una filettatura femmina M2,5.
Possono quindi essere utilizzati tutti i tasti con filettatura M2,5
(vedere tasti Käfer e tasti
Diatest)
|
