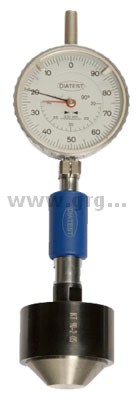

Calibri per coni interni IKT-SO
Versione "economica"

Coni esterni

AKT calibro per coni interni - analogico e digitale

SO è l'acronimo di "Ohne Stege" cioè senza fermo a barre. In questi calibri infatti, il cono di misura è intero, viene quindi prodotto senza le tre scanalature che consentono di inserire le barre di fermo:

IKT cono senza barre di fermo, versione OS
IKT cono versione standard
IKT OS
IKT standard

A differenza dei modelli standard, questi strumenti necessitano di una piano di battuta quindi non sono indicati per il controllo di pezzi con diametri inferiori a quello del corpo dello strumento (vedere tabella IKT) o per pezzi con pareti molto sottili.

NO
SI

Sono disponibili i seguenti modelli:
IKT90-1-OS con campo di misura da 0,5 a 20mm
IKT90-2-OS con campo di misura da 20 a 40mm
IKT60-1-OS con campo di misura da 0,5 a 12mm
IKT60-2-OS con campo di misura da 10 a 21mm
IKT105-1-OS-DI con campo di misura da 0,5 a 20 mm (Solo versione digitale)
IKT127-1-OS con campo di misura da 0,5 a 20mm



Principio
inserire il cono di misura nel foro da misurare, premere il pezzo fino al piano di battuta dello strumento e leggere la misura del diametro direttamente sul comparatore.
Suddivisione scala comparatore 0,01mm
principio di funzionamento dell'IKT



Lo strumento può essere azzerato con i master utilizzati per gli IKT standard oppure semplicemente utilizzando un piano di riscontro.
