Calibri per coni interni IKT

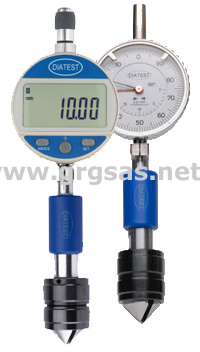

IKT Strumento per il controllo del diametro massimo di coni interni - versione analogica e digitale

IKT - Misura diretta del diametro massimo di svasature, sedi valvole, fori di centraggio, coni Morse e dell'ampiezza massima di smussi, scanalature a T, ecc.

Con lo strumento IKT si può misurare direttamente ed in un modo preciso il diametro massimo di un foro o di una scanalatura conica. Questo strumento sostituisce metodi di misura difficili e costosi .
Esistono 3 tipi di IKT:
IKT 60 per coni fino a 60°
IKT 90 per coni fino a 90°
IKT 127 per coni oltre 90° o meno di 127°

Principio

Principio di funzionamento dell'IKT

inserire il cono di misura nel foro da misurare, premere il pezzo fino al piano di battuta dello strumento e leggere la misura del diametro direttamente sul comparatore.
Suddivisione scala comparatore 0,01mm



Gli strumenti IKT vengono forniti in astuccio di legno, completi di istruzioni per l'uso. Gli strumenti vengono tarati prima della spedizione e quindi sono pronti per misurare. Sono disponibili anelli di riscontro per il controllo degli strumenti IKT-60-1, IKT-90-1 e IKT-127-1 con i relativi certificati (esempio di certificato). Il codici di questi riscontri sono: IKT-90-1-EM, IKT-60-1-EM e IKT-127-1-EM.
Il cono di misura ed il piano di arresto sono temperati. Il comparatore di precisione ha un arresto di fine corsa antiurto.

Azzeramento
Lo strumento viene tarato in fabbrica ed č pronto l'utilizzo. Per verificare che lo strumento lavori in modo corretto basta posizionarlo su di un piano di riscontro. Il valore indicato dal comparatore deve essere uguale al valore indicato sull'etichetta posta nella parte posteriore del comparatore stesso.

IKT-90-1-EM
IKT-90-1-EM





Codice
Angolo
Campo in mm
Applicazione
D
L
IKT-90-1
90°
0,5-20
A,B,G-M
27
155
IKT-90-1-2
10-30
A,B,G-M
37
146
IKT-90-2
20-40
A,B,G-M
47
146
IKT-90-3
40-60
A,B,G-M
67
146
IKT-90-4
60-80
A,B,G-M
87
146
IKT-90-5
80-100
A,B,G-M
107
146
IKT-90-6
100-120
A,B,G-M
127
146
Per svasatura progressiva DIN 74 Af
IKT-90-7
90°
M1,5-2-3-5-6-8-10
27
155
IKT-90-8
M12-14-16-18-20
57
146
IKT-127-1
127°
0,5-20
B
27
150
IKT-127-2
20-40
B
47
141
IKT-127-3
40-60
B
67
141
IKT-127-4
60-80
B
87
141
IKT-127-5
80-100
B
107
141
IKT-127-6
100-120
B
127
141
mm
mm
mm
mm
mm
mm
IKT-60-1
60°
0,5-12
D-F
27
155
IKT-60-2
10-21
D-F
27
155
IKT-60-3
20-31
D-F
47
146
IKT-60-4
30-41
D-F
47
146
IKT-60-5
40-51
D-F
67
146
IKT-60-6
50-61
D-F
67
146
IKT-60-7
60-71
D-F
87
146
IKT-60-8
70-81
D-F
87
146
IKT-60-9
80-91
D-F
107
146
IKT-60-10
90-101
D-F
107
146
IKT-60-11
100-111
D-F
127
146
IKT-60-12
110-121
D-F
127
146

Codice
Angolo
Campo in pollici
Applicazione
D
L
IKT-90-Z-1
90°
.02-.8
A,B,G-M
27
155
IKT-90-Z-2
.8-1.6
A,B,G-M
47
146
IKT-90-Z-3
1.6-2.4
A,B,G-M
67
146
IKT-90-Z-4
2.4-3.1
A,B,G-M
87
146

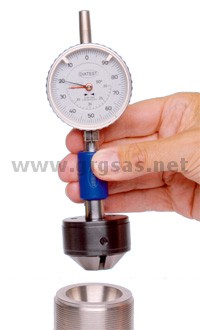

IKT-90-2 esempio di utilizzo
Sedi di viti DIN 74
Sedi protezioni
Sedi di viti DIN 74 af
Fori di centraggio 60° DIN 332 A
Fori di centraggio 60° DIN 332 B
Fori di centraggio 60° DIN 332 C
Sedi pinze di serraggio
Cono Morse
Alesaggi di spine coniche
Svasature proteggi filetti
Pulegge cinghie trapezioidali
Fresature a T

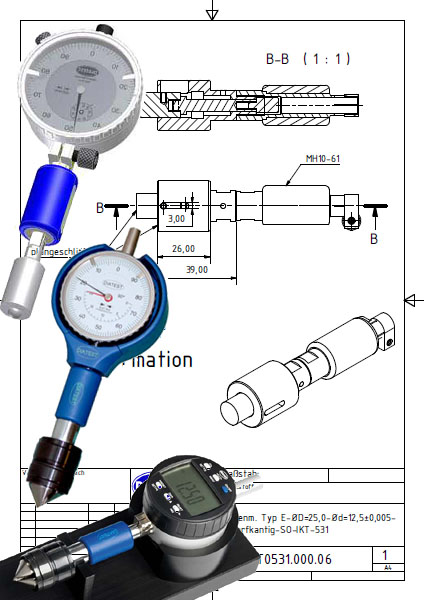

Versioni ed accessori speciali su richiesta:

IKT Speciali
