Visualizzatore elettronico Diatron 1000
Risoluzione 0,0001mm

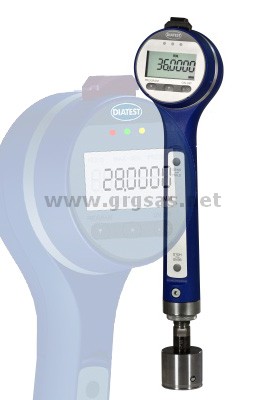

Diatron 1000 Visualizzatore elettronico Diatest

Il Diatron 1000 unisce la praticità e le dimensioni del sistema portacomparatore / comparatore, alla precisione e alla duttilità di una colonnina di misura.
Può essere utilizzato con tutti i tamponi per la misura di diametri interni ed esterni Tutto ciò è possibile grazie all'utilizzo di una sonda induttiva speciale, inserita all'interno dell'impugnatura e collegata direttamente al visualizzatore elettronico miniaturizzato. La sonda ha una corsa di 3,5mm e, a differenza delle sonde induttive tradizionali, può essere azzerata in qualsiasi punto della sua corsa mantenendo inalterato l'errore di misura. In pratica si comporta come una sonda incrementale. Grazie a questo sistema, il Diatron 1000 può visualizzare la quarta cifra decimale (0,0001mm)e ha una accuratezza di misura di +/-0,0002 mm




Caratteristiche Tecniche


  • Risoluzione: 0,0001mm / 0,000005"
  • Errore di linearità di +/-0,0002mm su una corsa di 3mm
  • Modalità di misura statica e dinamica (MAX, MIN, MAX-MIN)
  • Visualizzazione della misura in mm o Pollici
  • Visualizzazione luminosa delle tolleranze (giallo, rosso, verde)
  • Grado di protezione: IP65
  • Disponibile con attacco M3,5 x 0,35 (V4), M6x0,75 (V6) o M10x1 (V10)
  • Programmabile anche da PC (attraverso un cavo USB o RS232, opzionali)
  • Password di protezione per la programmazione
  • Invio dati con cavo o wireless (con l'utilizzo dei cavi e del modulo DT-1000-S, opzionali)
  • Fornito con software per la raccolta delle misure sul pc (emulazione tastiera)
  • Durata batteria: 4.000 ore o 2 milioni di invii
  • Lo strumento viene fornito con un rapporto di prova Diatest

Programmazione

Lo strumento è completamente e facilmente programmabile attraverso i tasti funzione presenti sul quadrante. E' possibile programmarlo anche da PC, utilizzando un cavo di collegamento (USB o RS232), opzionale, ed il software DT1000-PC, fornito gratuitamente insieme allo strumento. Il software consente inotre di memorizzare le diverse configurazioni dello strumento sul PC.

DT1000-PC Software per la programmazione del Diatron 1000



Sistemi di interfacciamento

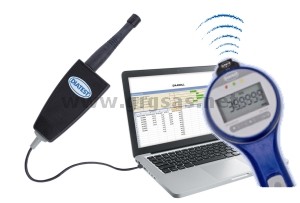

Il Diatron 1000 può essere collegato ad un PC o ad un visualizzatore elettronico (come per esempio il Diatron 2200 o il Diatron 6000 Plus) per mezzo di cavi (DT1000-RS232 o DT1000-usb), oppure grazie ad un sistema di trasmissione a radio frequenza, con il modulo di trasmissione DT1000-S. In questo caso sarà necessario collegare al PC un'antenna ricevente USB-ism. L'antenna può ricevere le misure da un massimo di 120 strumenti dotati di trasmettitori. Questo sistema wireless è completamente compatibile con il sistema IBR-rf1e con il sistema IBR-ism.
Insieme al Diatron 1000 verrà fornito gratuitamente anche il software Simkey che è un emulatore di tastiera. Il sofware Vi consentirà quindi di visualizzare le misure inviate dal Diatron, via cavo o in modalità wirelss, sul pc e di inserirle in qualsiasi applicazione Windows. Eventualmente possiamo fornire software di misura e statistica completi.
L 'invio delle misure verrà effettuato premendo uno dei due pulsanti situati alle estremità dell'impugnatura del Diatron 1000; sul display dello strumento apparirà la scritta "SEND". In caso di errore il display mostrerà il messaggio: "RF-ERROR1". In questo modo l'operatore saprà sempre se la misura è stata inviata correttamente al PC.

Supporto da banco

Il Diatron 1000 è stato studiato per un utilizzo manuale. Nel caso lo si volesse utilizzare su dispositivi di misura speciali , sarebbe necessario aggiungere accessori supplementari (prolunghe, rinvii...) che ovviamente andrebbero ad inficiare la precisione dello strumento.
Per questo motivo abbiamo creato un supporto da banco utilizzando il piccolo stativo di misural KM-1 e un sistema di fissaggio speciale. Grazie a questo semplice accessorio sarà possibile utilizzare lo strumento nel modo classico oppure montarlo, in pochi secondi e senza dover scollegare il tampone di misura, sullo stativo.
Stativo per Diatron 1000
