Questi strumenti sono
stati approntati per il controllo della profondità.
Sono forniti con una base TB 80, con un tasto 573/21
e con un quadrante a lettura antioraria. Sono disponibili
anche nella versione con comparatore in pollici.
| Modello |
Lettura |
Campo x giro
|
Campo di misura |
Diametro quadrante |
Base TB |
Lettura Quadrante |
|
TM /2
|
0,01mm
|
1mm
|
10mm
|
58mm
|
80x16mm
|
antioraria
|
|
TM 2/30
|
0,01mm
|
1mm
|
30mm
|
58mm
|
80x16mm
|
antioraria
|
|
TU 10
|
0,01mm
|
1mm
|
10mm
|
58mm
|
80x16mm
|
antioraria
|
|
TU 30
|
0,01mm
|
1mm
|
30mm
|
58mm
|
80x16mm
|
antioraria
|
|
TM 5 R
|
0.01mm
|
0,5mm
|
5mm
|
40mm
|
80x16mm
|
antioraria
|
Strumenti Digitali
| Modello |
Lettura |
Display |
Campo di misura |
Diametro quadrante |
Base TB |
Uscita |
|
TMD 12
|
0,01 mm
|
12,5 mm
|
10 mm
|
60 mm
|
TB 80
|
Proximity
|
|
TMD 25
|
0,01 mm
|
12,5 mm
|
25 mm
|
60 mm
|
TB 80
|
Proximity
|
Sono disponibili 9 diverse basi di profondità:
- Base TB 50: 50x16mm
- Base TB 80: 80x16mm
- Base TB 100: 100x16mm
- Base TB 120: 120x20mm
- Base TB 150: 150x20mm
- Base TB 200: 200x20mm
- Base TB 250: 250x20mm
- Base TB 300: 300x25mm
- Base TB 66 P: base prismatica
per controlli da Ø10 a Ø100
|
 |
Grazie al loro attacco 8mm h7 e alla loro vite esagonale
per il fissaggio le basi sono facilmente intercambiabili.
Hanno un foro Ø8mm H7, sono indurite e cromate mentre
le superfici di appoggio sono lappate.

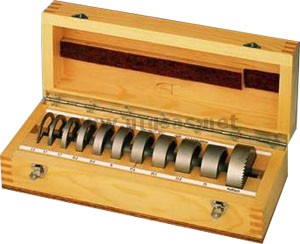

Set di
azzeramento Koba
Questi set di anelli sono stati studiati appositamente
per l'azzeramento dei calibri / comparatori di profondità.
Nei set è inclusa anche una base cilindrica
da utilizzare come piano di appoggio.
|
- Set 1010 MT - 0-25mm
Altezza anelli: come set blocchetti
1010
M
- Set 1011 MaT - 25-50mm
Altezza anelli: come set blocchetti
1011
Ma
- Set 1011 MbT - 50-75
Altezza anelli: come set blocchetti
1011
Mb
- Set 1011 McT - 75-100
Altezza anelli: come set blocchetti
1011
Mc
Disponibili in grado
1
Altri passi a richiesta |
