Tamponi speciali T-BMD
Tamponi per piccole dimensioni


T-BMD

tamponi di misura Diatest T-BMD per fori molto piccoli

Tipi standard, e FB

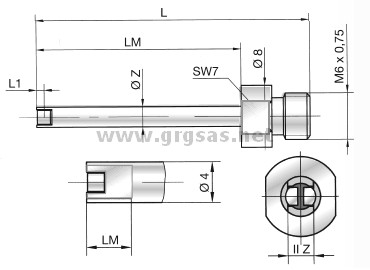

Diametri nominali da 2,25 a 2,98


Ø
LM
L1
L1 (FB)
L
2,25-2,50
21,5
1,1
0,5
30,5
2,50-2,98
27,0
1,4
0,5
35,8

Contatti:
Versione standard: MHM e MCR
Vesione FB solo MCR (cromati)



Tipi PA

Diametri nominali da 1,00 a 3,00


distanza LM L1 L
1,0-1,5 4,5 0,8 24,7
>1,5-2,49 4,5 1,1 30,5
>2,49-3,0 4,5 1,4 35,8

Contatti fino a 1,50 solo MCR da 1,51 anche in MHM (metallo duro)


Es. d'ordine: T-BMD-2,55 oppure T-BMD-PA-2,38
N.B. : Nel prezzo dei tamponi T-BMD è incluso anche lo spillo di misura




Vedere anche:
Tamponi per piani paralleli BMD-PA
Tamponi speciali per piani paralleli BMD-SO-PA
