Diatron 5000 Plus
Visualizzatore a 4 (8) canali con funzioni statistiche
FUORI PRODUZIONE

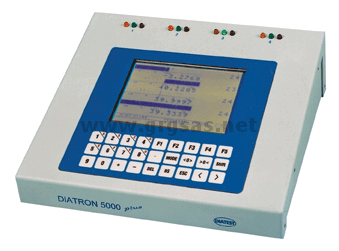

Diatron 5000 Plus

 Il visualizzatore analogico-digitale DIATRON 5000 Plus è un'unità a 4 canali con funzioni SPC per la connessione di altrettante sonde induttive. Lo strumento trova impiego sia a bordo macchina che in laboratorio e viene facilmente gestito attraverso una tastiera a membrana. L'immissione dei parametri di programmazione e la memorizzazione dei dati avviene alternativamente attraverso la tastiera oppure via RS232 collegandosi ad un PC remoto (*). Il Diatron 5000 Plus può memorizzare fino a 20 programmi di misura (ovvero 20 differenti dimensioni da misurare). La connessione al Pc consente di gestire un numero illimitato di programmi.



Caratteristiche Tecniche



  1. Visualizzazione
  • I valori rilevati sono visualizzati da un display grafico formato 1/4-VGA (320x240 pixeles)
  • Modalità di visualizzazione possibili: tutti gli 8 canali, 4 canali per volta (1-4 oppure 5-8), sigoli canali con relative carte di controllo, istrogrammi, protocolli riassuntivi
  • I valori misurati sono visualizzati in maniera analogica (diagramma a barra) edigitale
  • Lucci semaforiche per i canali 1-4: rosso, verde, verde lampeggiante, giallo
  • Risoluzione display 0,001 o 0,0001mm
  1. Campo di misura
  • Max. +/- 1mm per il diagramma a barre
  • Max. +/- 1,5mm per il dispaly digitale
  • Scale analogiche in mm: +/-0,01; +/-0,05; +/-0,25; +/-0,5: +/-1
  1. Precisione
  • Precisione della lettura digitale <0,1% o <0,001mm
  1. Memorizzazione dei valori rilevati
  • Memorizzazione delle singole letture e dei valori min/max (in misura dinamica) con indicazione della data e dell'ora
  • Memorizzazione fino a 1800 valori per canale nel buffer RAM (per un totale di 14400 valori)
  • E' possibile inviare i valori ad un PC via RS232
  • La memoria non è volatile, ovvero allo spegnimento non si perdono i valori rilevati
  1. Funzioni di misura
  • Misure di interni, di esterni e di distanze
  • Tipi di misura: statica; dinamica; dinamica differenziale; ricerca valore massimo, minimo, medio, estremo
  • Possibili applicazioni (tramite combinazioni di sonde): tolleranze di forma e posizionamento, calcolo spessori, ecc.
  1. Funzioni statistiche
  • Registrazione dati in protocolli recanti data e ora relative alle misure effettuate
  • Istogrammi
  • Calcolo valori statistici: media, scarto quadratico, capacità di processo (cp e cpk), scarti in %

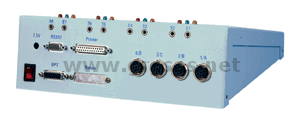

Diatron 5000 Plus Pannello Posteriore
  1. Ingressi / Uscite
  • 4 connettori per sonde induttive (Tesa-compatibili a mezzo ponte o IET)
  • 8 ingressi per switch esterni (es. pedali)
  • Connessione per alimentazione 7,5V PSU
  • RS 232 per PC (presa a 9 pin)
  • Interfaccia parallela Centronics-compatibile
  1. Opzioni
  • Scheda relè per controllo automatico
  • Box con ingresso per 4 sonde induttive addizionali e relative segnalazioni semaforiche (canali da 5 a 8)
  • Pedali

Il manuale in lingua Italiana del Diatron 5000 Plus è disponibile nell'area Download

(*) In preparazione

Vedere anche : Colonnina di misura C100 e Visualizzatore elettronico B100
