DIA-COME C2
Tavolini di misura con due contatti

 Misura diametri interni Misura diametri esterni Controllo Mi Misura tra le sfere Controllo Ma Misura sulle sfere Misura conicità Misura concentricità Accessori Diatest

I Diatest Come C2 sono disponibili in 3 dimensioni: C2, C2-AL, C2 JS.

Modello
Campo di misura
Ø interni in mm
Campo di misura
Ø esterni in mm
COME C2
30-105
0-90
COME C2 AL
30-150
0-120
COME C2 JS
30-275
0-245

Questi tavolini di misura hanno due contatti: uno fisso ed uno mobile.
Il tasto mobile ha una corsa di 20mm e trasmette il valore di misura con un rapporto di 1:1.
Le tavole C2 sono disponibili sia nella versione "BASE", cioè senza contatti di misura, sia con i contatti.
L'attacco per lo strumento di misura è un Ø8 h7 ed è disponibile anche nella versione in pollici (3/8").

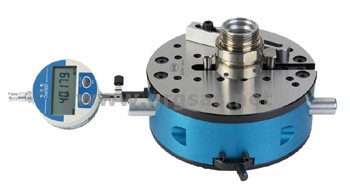

Diatest Come C2
C2-BASE con 2 contatti di misura CO-MI16-52, un fermo CO-ST100 e un comparatore MDU-125



DIA-COME C2

Campo di misura: Misure Interne 30-105mm Misure esterne 0-90mm
C2-Base Tavola di misura con:
1 spina di bloccaggio CO-CP e 1 supporto tasto mobile CO-MH38 (lunghezza 38mm)
C2 Tavola di misura C2-Base più:
1 tasto CO-MI16-25 (Ø16, lunghezza 25) e 2 tasti CO-MI16-52 (Ø16, Lunghezza 52mm)

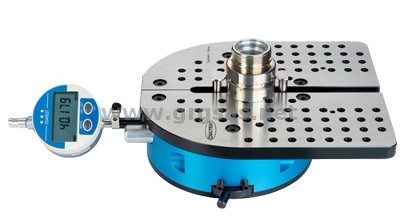

C2 AL con due tasti CO-MI16-52 e un comparatore MDU-125

DIA-COME C2 AL

Campo di misura: Misure Interne 30-185mm Misure esterne 0-155mm
C2 AL-Base Tavola di misura con:
2 spine di bloccaggio CO-CP, 1 supporto per tasto mobile CO-MH38 e 1 supporto per tasto mobile CO-MH75
C2 AL Tavola di misura C2 AL-Base più:
1 supporto per tasto mobile CO-MH110, 1 tasto CO-MI16-25 (Ø16, lunghezza 25) e 2 tasti CO-MI16-52 (Ø16, Lunghezza 52mm)

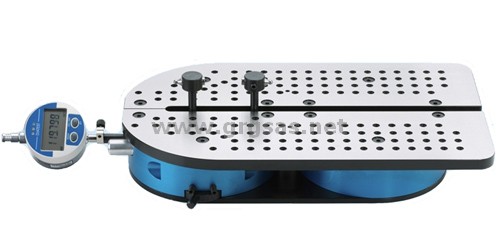

Diatest Come C2 JS
C2 JS con due contatti CO-ZMS52 e 2 tasti a sfera CO-MI8-KE..

DIA-COME C2 JS

Campo di misura: Misure Interne 30-275mm Misure esterne 0-245mm
C2 JS-Base Tavola di misura con:
1 spina di bloccaggio CO-CP e 1 supporto per tasto mobile CO-MH60
C2 JS Tavola di misura C2 AJ-Base più:
1 tasto CO-MI16-25 (Ø16, lunghezza 25) e 2 tasti CO-MI16-52 (Ø16, Lunghezza 52mm)



Kit ed accessori

Per adattare i Come alle diverse esigenze di misura sono disponibili numerosi accessori ed alcuni Kit.I Kit, ad eccezzione di quelli contraddistinti dalla lettera S, sono acquistabili esclusivamente in abbinamento ad un tavolino.

KIT

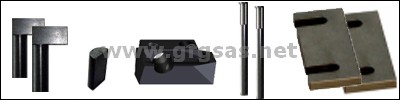

C2-Kit1
C2-Kit1-S
Per pezzi piccoli
Per misure Interne da 11,55 a 60mm ed esterne da 0 a 90mm
Diatest Come Kit1
C2-Kit2
Per misure interne da 30 a 120mm ed esterne da 0 a 100mm
Per pezzi grandi Diatest Come Kit2

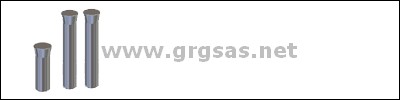

C2-Kit3
Per misure interne da 25 a 105mm ed esterne da 0 a 90mm
Per fori ciechi Diatest Come Kit3
