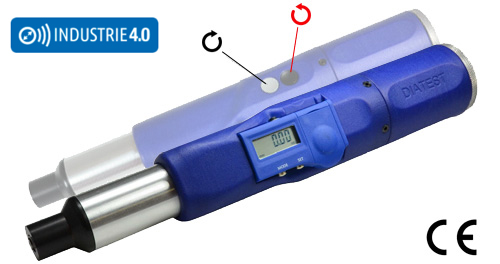

TD-Gauge+ Motorized
Strumento per il controllo delle filettature e della loro profondità




Il TD-GAUGE+ Motorized è un avviatatore automatico per il controllo delle filettature. Grazie a questo dispositivo i vostri controlli saranno 4-10 volte più veloci, molto meno faticosi per l'operatore e, soprattutto, il risultato del controllo sarà totalmente indipendente dall'operatore, quindi conforme alla norma ISO 9000! IL TD-GAUGE+ Motorized è leggero, pratico e facile da utilizzare. Utilizzando il radio trasmettitore ISM-opto è possibile inviare la misura rilevata (risoluzione 0,01mm) ad un PC o ad un PLC, dotati di antenne riceventi ISM-usb o IMB-ism.

Disponibile con calibri filettati da M5 a M16.

Coppia Regolabile

Lo strumento ha una coppia regolabile (10 livelli). Il selettore di coppia si trova nella parte posteriore dello strumento, nel vano batteria:

Coppia minima (=0): c.a. 0,4 Nm
Coppia massima (=9): c.a. 0,9 Nm

A richiesta lo strumento pu˛ essere fornito con il certificato di controllo del tampone e/o il certificato di controllo del nonio.

Disponibile in 3 versioni:
  • Con cavo di alimentazione
  • Con batteria ricaricabile
  • Con stazione di ricarica

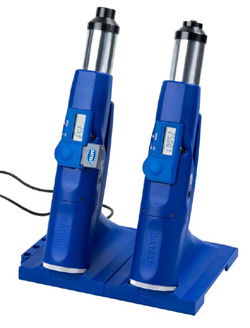

Stazioni di ricarica

Vantaggi:

Fino a 10 volte più veloce rispetto ad un controllo manuale
RISPARMIO!
Allunga la vita dei tamponi filettati
RISPARMIO!
Il controllo è totalmente indipendente dall'operatore
CERTEZZA DEL RISULTATO!
Molto meno faticoso per l'operatore
QUALITA' DEL LAVORO!

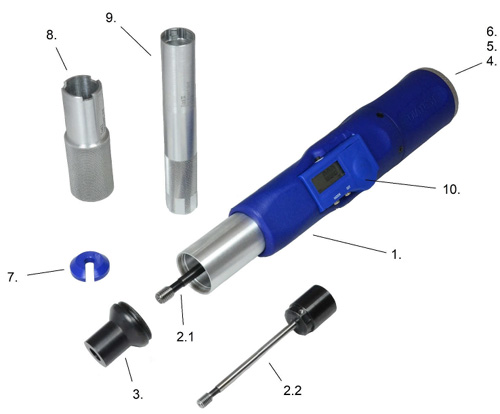

Lo strumento è composto da 3 parti e viene fornito con i dispositivi per il montaggio e la sostituzione dei tamponi (8 e 9):

  • Il corpo: Corpus (1): TD-Corpus
  • Il calibro filettato con relativo supporto (2.1 e 2.2): TD-MOT-IS
  • Il fermo di profondità (3): TD-MOT

1

Corpus

2.1 Calibro filettato
2.2 Supporto con calibro filettato
3 Fermo di profondità
4 Tappo vano batteria

5

Batteria

6 Batterie 2x
7 Anello di centraggio
8 Dispositivo per il montaggio 1
9 Dispositivo per il montaggio 2



Come assemblare il TD-Gauge+ Motorized:

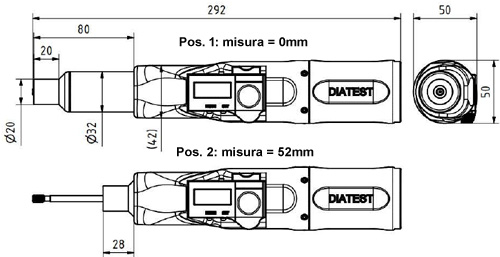

Dimesioni:

Accessori

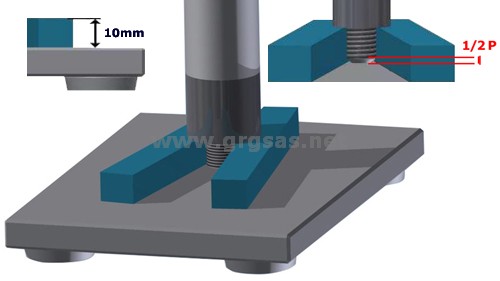

EM-TD Dispositivo universale per l'azzeramento

E' disponibile anche un dispositivo di azzeramento utilizzabile con tutti i Calibri TD-Gauge+, dal 2 al 5, con relativo certificato.

Guardate i video dimostrativi per il settaggio dello strumento:
Video 1
Video 2







Vedere anche:

Gauge-2 Dimensions: misura contemporanea della profondità e del diametro di un foro
