Portacomparatori con molla di pressione regolabile


Le impugnature a pressione regolabile devono essere usate quando non è disponibile un indicatore (comparatore) con carico appropriato o quando, per ragioni tecniche,è richiesta la pressione di misura minima (per esempio per il controllo di pezzi con pareti molto sottili). Una giusta forza di misura diminuisce l'usura dei tamponi e ne allunga la vita.

MH4-67-F

Porta comparatore con molla di pressione regolabile per tamponi serie 4 BMD
Il manicotto zigrinato (1) protegge il tampone BMD e serve anche come fermo di profonditā. Se ordinato senza tampone BMD indicare il diametro del foro del manicotto (in figura Ø6mm)

Il manicotto zigrinato puo' essere ordinato separatamente:
cod. MH4-67-F-RH

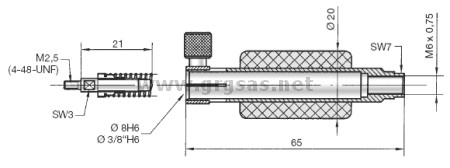

MH6-65-F

Per tamponi ed accessori con attacco M6x0,75
Con fissaggio 8H6

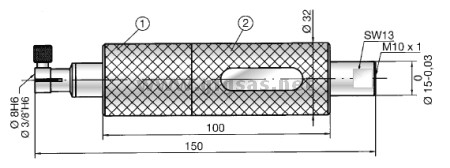

MH10-150-F

La pressionedi misura del comparatore puo' essere regolata con l'approssimazione di +/- 1 N ruotando e bloccando i due manicotti (1 e 2)dell'impugnatura.
Con fissaggio 8H6
