Stativo Rapido di misura per alesametri MST-58

 Accessori Diatest

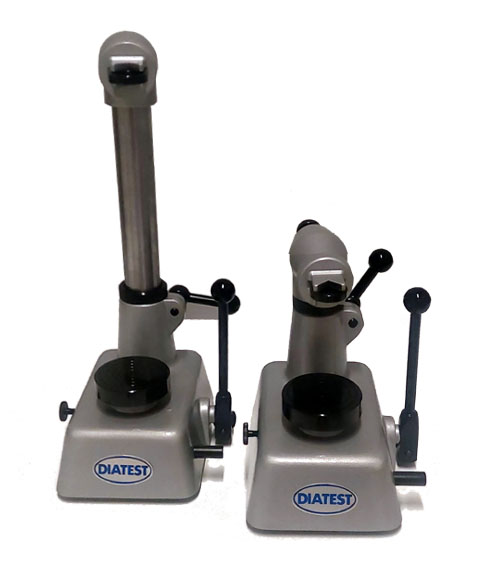

Stativo MST-58

Gli stativi di misura trovano impiego nella misurazione di serie, in sala metrologica e nelle misurazioni con precisione millesimale.
L'alesametro è rigidamente fissato in posizione ortogonale al tavolino d'appoggio. Si elimina l'azione "pendolare" dell'alesametro nel foro.
La corsa di introduzione viene resa più sensibile ed eseguita piu' rapidamente. Vengono evidenziati gli errori di forma, come la conicità, l'ovalizzazione e la bombatura.
Accessori speciali, quali in supporto flottante SH-T e il fermo angolare a V risolvono un infinito numero di problemi di misura che, divengono accessibili anche a personale non qualificato.

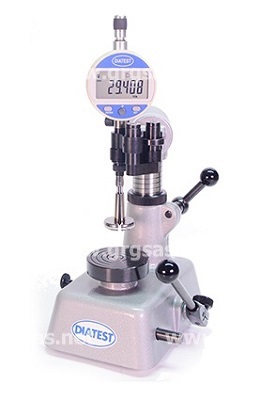

Nella figura a sinistra è raffigurato lo stativo MST-58 con il supporto flottante SH-T e un comparatore digitale millesimale

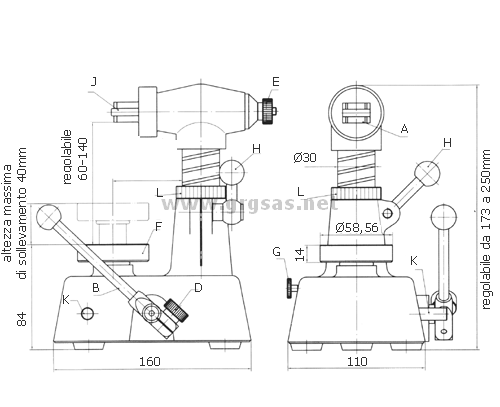

Dimensioni stativo MST-58
  • A - Attacco con prisma di serraggio (per la connessione di portacomparatori con relative teste di misura e comparatore o per la connessione del supporto flottante SH-T)
  • B - Leva di sollevamento (Per alzare la base F. Il fermo K blocca il sollevamento. Regolando la rotella D è possibile fissare l'altezza a cui si vuole sollevare la base)
  • F - Base Ø58,75mm (Facilmente intercambiabile)
  • G - Vite di serraggio (Blocca la base a qualsiasi altezza)
  • H - Leva blocco colonna (Serve a bloccare la colonna diam.30mm. Massima altezza 80mm. A richiesta possono essere fornite colonne con lunghezze superiori)
  • L - Ghiera di regolazione (per la regolazione fine dell'altezza della colonna)

Accessori

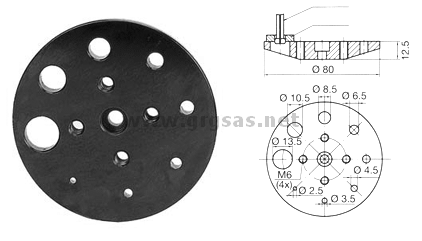

Base Forata Ø80mm MST-MT-80


Facilmente sostituibile alla base Ø58,56 con una chiave M6. Il prisma di fissaggio a V è fissabile direttamente negli appositi fori. Questa base è particolarmente utile per misure di fori passanti su pezzi piatti (per fori fino a 13mm). Rispetto alla standard è più adatta per pezzi grandi.

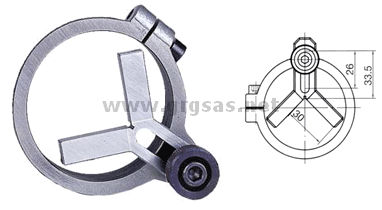

Fermo angolare MST-WA-58

Da fissare sulla base Ø58,75. Utile per bloccare velocemente i pezzi da misurare in modo che non si muovano e che vengano sistemati sempre in posizione simmetrica al foro. Sull'anello di fissaggio è possibile fissare anche altre tipologie di fermi.

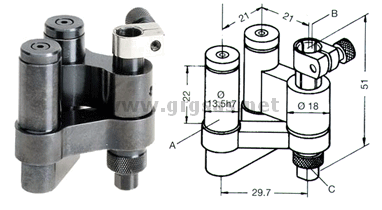

Supporto flottante SH-T

Permette allo strumento un leggero flottaggio orizzontale (regolabile grazie alla ghiera zigrinata). In questo modo la testa di misura si inserisce nel foro molto più facilmente.
