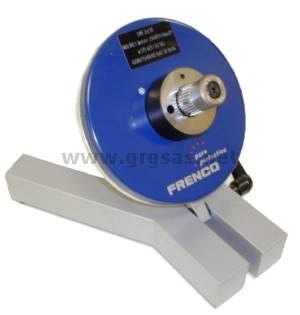

IVM nx2
calibri per il controllo di scanalati interni
con piu' punti di misura

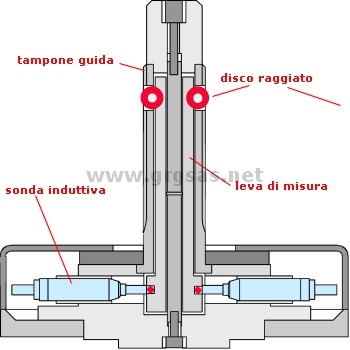

Gli strumenti di misura con punti di misura multipli per la misurazione della dimensione sulle sfere, a causa de limitato spazio, necessitano una particolare progettazione. Per questa ragione gli IVM nx2 sono sempre equipaggiati con dischi raggiati. Essi sono montati su leveraggi di misura flottanti sospesi. Se viene allentato il bloccaggio possono essere ruotati.




Qesti calibri sono dotati di sonde induttive, è quindi necessario utilizzare visualizzatori elettronici, come ad esempio la nostra colonnina C200 o il Diatron 6000, o sistemi di interfacciamento (per esempio il sistema Imbus) per il colegamento ad un PC. E' consigliato l'utilizzo del software Frenco LYDN







Adattatore Dinamico

IVML 3x2 RS strumento di controllo per interni con adattatore dinamico DAI

L'adattatore dinamico consente il controllo dinamico longitudinale di profili. Collegato a SPC computer, consente di ordinare i valori misurati sulle o tra le sfere, sulle sezioni longitudinali dei pezzi.

Parametri calcolati:

  • Conicitā
  • Bombatura
  • Distorsione da trattamento termico
  • Danneggiamento fianco
Un paio di trasduttori dedicati inviano direttamente al SPC computer le informazioni dello scorrimento longitudinale.

E' consigliato l'utilizzo del software Frenco LYDN
