AV e EG controllo diametro sulle sfere (Ma)

 Misura diametri esterni Controllo Ma Misura sulle sfere

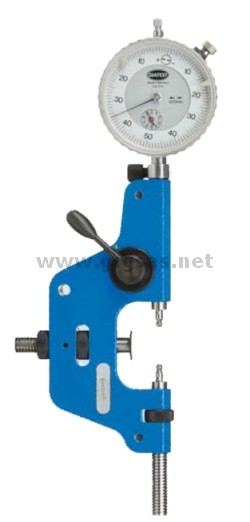

EG forcella Diatest per controllo diametro sulle sfere

EG Calibro per controllo della quota sulle sfere (versione aperta).
Campo di misura sulle sfere:
Ma = 10-140mm

Campo di misura
mm
Codice strumento
Ma = 0-30
EG30
Ma = 0-70
EG70
Ma = 30-70
EG30-70
Ma = 70-140
EG70-140

All'ordine della forcella EG dovranno essere aggiunti i due tasti KS-MU del diametro corrispondente alla "Misura rulli" segnata nella tabella della dentatura.
Le sfere dei tasti KS-MU sono in metallo duro e possono essere fornite in qualsiasi dimensione (tolleranza sfere +/-0,001mm). I tasti hanno un a filettatura M2,5 (come quella dei comparatori)

E' disponibile anche una base per l'utilizzo dello strumento su banco (codice base: MST-EG)




AV Calibro per controllo della quota sulle sfere (versione ad anello).
Campo di misura sulle sfere:
Ma = 10-140mm

Campo di misura
mm
Codice strumento
Ma = 10-40
AV40
Ma = 30-60
AV60
Ma = 50-80
AV80
Ma = 70-100
AV100
Ma = 90-120
AV120
Ma =110-140
AV140

All'ordine dell'anello AV dovranno essere aggiunti due tasti:
il tasto mobile KT-ZM6-(*)
il tasto fisso KT-ZM67-2-(*)
Il diametro dei tasti dovrà corrispondere alla "Misura rulli" segnata nella tabella della dentatura. Le sfere dei tasti sono in metallo duro e possono essere fornite in qualsiasi dimensione (tolleranza sfere +/-0,001mm).

Grazie al codolo presente sull'anello, il calibro VA può essere montato ed utilizzato sullo stativo MST-102

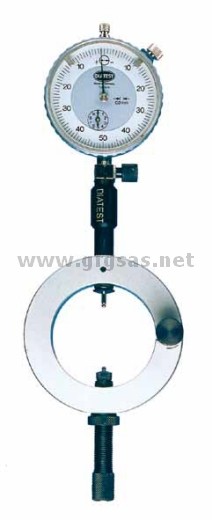

AV strumento Diatest per il controllo della quota sulle sfere MA

I calibri EG e VA vengono forniti senza strumento di lettura. Possono essere utilizzati con comparatori analogici e digitalli o con sonde induttive abbinate a visualizzatori elettronici o a sistemi di interfacciamento per computer.

Per l'azzeramento dei calibri vi consigliamo l'utilizzo di master a settori dentati

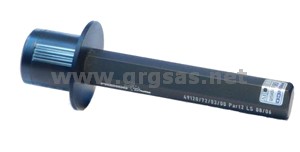

Master Frenco a settori dentati





Vedere anche:
Calibri Frenco per controllo dentature
Master di azzeramento
AVM Calibri ad anello con dentatura guida
