AMG Forcella Autocentrante

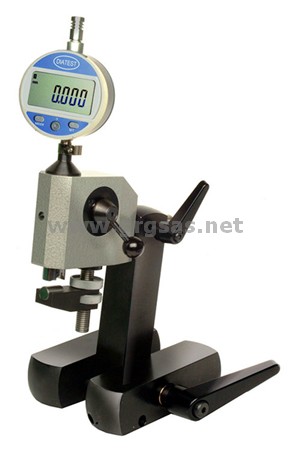

AMG Forcella di misura Diatest

Lo strumento per diametri esterni DIATEST AMG è una forcella di alta precisione utilizzabile sia in produzione che in collaudo. Il pezzo da misurare viene centrato automaticamente grazie ad un prisma (2). Lo spillo di misura (1) trasferisce il movimento direttamente allo strumento di lettura,sia esso un comparatore od una sonda induttiva collegata ad un'unità di visualizzazione (es DIATRON 6060 µNetwork, colonnine C200 o B200),il che garantisce la massima precisione.
Il piano inferiore di contatto (3) è regolabile e consente di avere un ampio campo di misura. La superficie del contatto inferiore può essere piana oppure a forma cilindrica

Schema Tasto AMG


Caratteristiche Tecniche

  • Campo di misura: da diametro 5 a 25mm ( misure <5mm su richiesta)
  • Spillo di misura (1) con contatto in carburo di tungsteno
  • Meccanica non soggetta ad usura
  • Piano di contatto inferiore (3) regolabile
  • Sollevamento del tastatore e del dispositivo di centraggio tramite leva
  • Facile azzeramento con dischi o spine calibrate
  • Corsa c.a 6mm (standard)
  • Ripetibilità < 0,001mm
  • Peso c.a. 4Kg
  • Attacco comparatore o sonda diam. 8 h6
  • Codice d'ordine: AMG; comprende lo stativo KM1; lo strumento di lettura è escluso
  • Ganascia inferiore disponibile con contatto cilindrico o piano (in fase d'ordine indicare quale si preferisce)
  • Esecuzioni speciali su richiesta
