Alesametri per dentature interne
ZM-2 ZM-3 ZM-6 ZM-7
Campo di misura fra le sfere 3,5-333mm
Per dentature con numero di denti pari e dispari

 Controllo Mi Misura tra le sfere

ZM-7 alesametro Diatest per ingranaggi

Strumenti di misura per dentature interne

Il sistema ZM consente il controllo delle dentature ela determinizzazione di conicità e ovalizzazione nei profili scanalati interni (a denti diritti o elicoidali) e negli ingranaggi con dentatura interna. Come tutti gli strumenti Diatest, anche l'alesametro per ingranaggi può essere usato in combinazione con tutti i normali accessori Diatest (ad esempio: il rinvio angolare, le prolunghe, lo stativo di misura con supporto flottante, i manicotti rotanti). Ciò consente il raggiungimento di un risulatto ottimale in termini di facilità e precisione della misura

Mi Misura tra le sfereEsempi di tasti per alesametro per ingranaggi



Set disponibili

Codice
Campo di misura Mi
ZM-2
3,5 - 9,6mm
ZM-3
9,3 - 26,1mm
ZM-6
26 -130mm
ZM-7
48,5 - 333mm
ZM-67
26 - 333mm

N.B.: Tutti gli accessori che compongono i set possono essere acquistati singolarmente



Procedimento di misura

Lo strumento di misura va assemblato seguendo le apposite tabelle e quindi azzerato con un master o un pezzo predisposto a tale uso. Lo strumento viene quindi introdotto nel pezzo; la misura si ottiene facendo oscillare l'alesametro nel foro e considerando il punto di inversione come valore corretto. lo strumento di lettura visualizza lo scostamento tra il diametro del pezzo misurato e quello del master.

Richieste d'offerta

Per la formulazione dell'offerta è necessario conoscere la dimensione tra le sfere (Mi) e il diametro delle sfere da utilizzare. In alternativa, potete inviarci la tabella contenente i dati della dentatura

Tastatori e teste di misura

Per la misura di dimensioni tra le sfere (Mi) comprese tra 3,5 e 26,1mm occorre utilizzare il sistema di misura a tastatori (Pinze elastiche): ZM-2 e ZM-3. Per dimensioni tra le sfere a partire da 26mm si utilizza il sistema a teste di misura: ZM-6, ZM-7

T-ZM-2 (campo di misura 3,5 -9,6mm) - Composizione set

Campo di misura 3,5 - 9,6mm. Nella serie T-ZM-2 le sfere non sono intercambiabili bensì saldate sul tastatore. Deve essere utilizzato lo spillo N2-270 in acciaio o l' NHM2-270 in metallo duro.

T-ZM-2 alesametro Diatest per ingranaggi

Esempio ordine: Dimensione tra le sfere Mi=5,75mm - Diam. sfere=2 mm
T-ZM-2-6,0-2,00

T-ZM-3 (campo di misura 9,3 -26,1mm) - Composizione set
T-ZM-3 alesametro Diatest per ingranaggi  + comparatore FM 1000 T Käfer



Campo di misura 9,3- 26,1mm. Nella serie T-ZM-3 le sfere sono avvitabili ed intercambiabili. Per coprire il campo di misura fino a 14,6mm è necessario utilizzare sfere con inserto accorciato (K)Deve essere utilizzato lo spillo N3-310 in acciaio o l' NHM3-310 in metallo duro. Visualizza tabella di riferimento

Esempio ordine:

Dimensione tra le sfere Mi=12,5mm Diam. sfere=2 mm
T-ZM-3-13 + 2 KS-ZM3-K-2

ZM-6 (campo di misura 26,0- 130mm) - Composizione set

Campo di misura 26,0 - 130mm. Questo alesametro è composto da una testa di misura MK-ZM-6, da un contatto a sfera "fisso" KS-ZM67-(*), da una contatto a sfera "mobile" KT-ZM6-(*) e da eventuali raccordi intermedi ZS-(*). I contatti fissi hanno 4 diverse lunghezze: 2,5mm(1); 5mm (2); 7,5mm(3); 10mm (4). Esiste anche un contatto "fisso" regolabile da 13 a 26mm (0). I raccordi intermedi sono 3: ZS-A (10mm); ZS-B (20mm) e ZS-C (20mm). Lo spillo di misura è incluso nella testa MK-ZM-6. Visualizza tabella di riferimento.

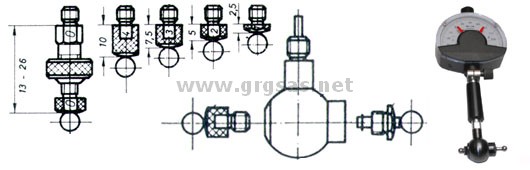

MK-ZM6 alesametro per ingranaggi Diatest + Compika, comparatore a ventaglio Käfer

Esempio ordine: Mi=48mm - Diam. sfere=6 mm
Testa di misura MK-ZM6 + Contatto mobile KT-ZM-6-6,00
+ Contatto fisso KS-ZM67-1-6,00 + Raccordo intermedio ZS-B
Tabella composizione alesametro ZM-6



ZM-7 (campo di misura 48,5 - 333mm) - Composizione set

Campo di misura 48,5 - 333,0 mm. Composto da una testa di misura MK-ZM-7, da un contatto a sfera "fisso" KS-ZM67-(*), da una contatto a sfera "mobile" KT-ZM7-(*) e da eventuali raccordi intermedi ZS-(*). I contatti fissi sono gli stessi dello ZM-6. Invece i raccordi intermedi sono : ZS-A, ZS-B, ZS-C, ZS-D (80mm) e ZS-E (100mm). Lo spillo di misura è incluso nella testa MK-ZM-6. Visualizza tabella di riferimento.

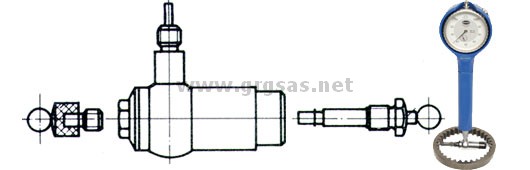

MK-ZM7 testa di misura Diatest con tasto fisso e tasto mobile + Portacomparatore con guscio protettivo

Esempio ordine: Mi=192mm - Diam. sfere=9 mm
Testa di misura MK-ZM7 + Contatto mobile KT-ZM-7-9,00
+ Contatto fisso KS-ZM67-2-9,00 + Raccordo ZS-C + Raccordo ZE-E

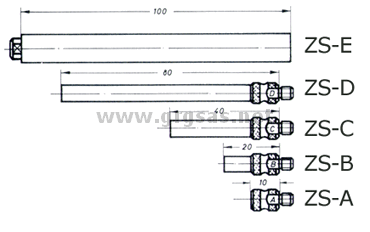

ZS Raccordi intermedi

ZS.. Raccordi intermedi per alesametro Diatest

Accessori

Il sistema ZM prevede la possibilità di fornire i seguenti accessori e ricambi: impugnature (MH6-(*)), prolunghe(TV-8-(*) oppure TV-10-(*)), rinvii angolari (W-6), tastatori e teste di misura singoli, raccordi per l'estensione della Mi e astucci in legno per gli strumenti (ET-ZM(*)) e per le sfere. (ET-KSUE)

Per l'azzeramento degli alesametri vi consigliamo l'utilizzo di master a settori dentati

Master Frenco a settori dentati





Verdere anche:
Strumenti ad oscillazione per il controllo delle dentature
Master di azzeramento
