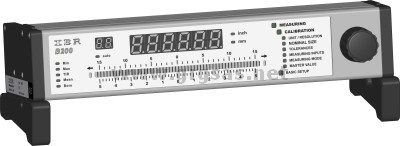

Visualizzatore elettronico B200
Dinamico - Multi gauging - Classi

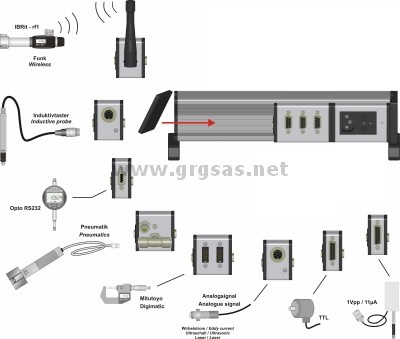

Il nuovo visalizzatore B200 è la versione orizzontale della colonnina di misura C200 e sostituirà il vecchio modello B100. Come nella B100 anche in questo modello la dimensione del display numerico è 4 volte piu' grande rispetto a quella della C200 facilitando in questo modo la lettura del valore della misura. E' possibile il collegamento di un massimo di 8 strumenti anche molto diversi fra loro per tipologia e marca, come per esempio:

L’estrema flessibilità nella connessione di strumenti di misura è ottenuta grazie all’integrazione del sistema modulare IMBus.

In un unico dispositivo sono presenti queste caratteristiche di misura:
  • riconoscimento automatico degli strumenti in funzione
  • misure statiche
  • misure dinamiche (MAX, MIN, MEAN, TIR)
  • suddivisione in classi (fino a 30 classi omogenee)

Programmi di misura altamente sofisticati consentono di calibrare gli strumenti in modo semplice e veloce con 1 o 2 master.

Due display numerici permettono di visualizzare il valore assoluto, quello relativo o la classe di appartenenza del pezzo insieme con il numero del calibro/canale .
Il display a colonna con tre colori diversi consente una immediata visualizzazione delle tolleranze del pezzo ed è quindi adatto per il controllo delle caratteristiche nella pro-duzione di serie.



l nuovo sistema Bus della C200 fornisce la soluzione a molte sofisticate applicazioni di misura semplicemte collegando più colonnine tra di loro.



Caratteristiche tecniche

  • Facile programmazione, anche da PC e ottima leggibilità dei display colorati
  • Visualizzazione dei valori assoluti o comparativi
  • Indicazione delle misure in mm o in pollici
  • Programmazione dei valori del master e azzeramento automatico
  • Calibrazione automatica con 1 o 2 master di riferimento per strumenti pneumatici
  • input di misurazione liberamente combinabili con separati elementi moltiplicatori per ciascun input -9,99… +99,99 (es. 0,50A + 1,37B + 2,31C - 0,09D)
  • Uscita dati Opto-RS232
  • possibilità di collegamento fino a 3 diversi pedali/pulsanti

Caratteristiche di misura

  • Campi di misura disponibili:
    ± 5,0 mm / 0.50"
    ± 1,5 mm / 0,150"
    ± 0,5 mm / 0,050"
    ± 0,05 mm / 0,015"
    ± 0,050 mm / 0,005"
    ± 0.015 / 0,0015"
    ± 0.005 / 0.0005"

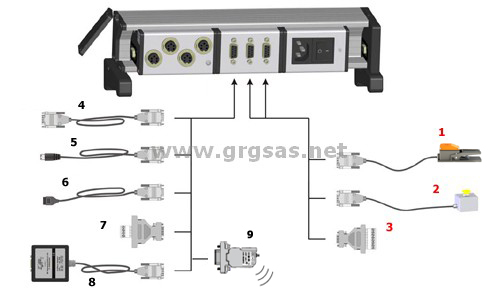

Accessori

Da collegare
alla porte Ft1 e Ft2

Da collegare
alla porta RS232
1) Pedale standard   4) PC-RS232 cavo di collegamento a PC, per porte RS232
2) Pulsante standard   5) PC-USB cavo di collegamento a PC, per porte USB
3) AO-adp adattatore (per output tolleranze)   6) RSD-adp cavo di collegamento ad interfacce Digimatic
    7) RSA-adp adattatore analogico (+/-10V out)
    8) PN-adp adattatore / Profinet
    9) ISM-232 Radio modulo



Vedere anche : Colonnina di misura C200 e Diatron 6060 µNetwork
