Scheda tecnica trasduttore:

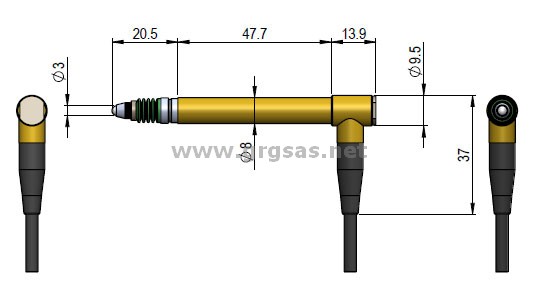

T152F-024

Marposs compatibile



Corsa totale

4,6mm

Campo di misura

+/-1,000 mm

Precorsa

regolabile (*)

Precorsa standard

-1,20mm (*)


Cuscinetti

cuscinetto a sfere

Cicli di misura > 10 Milioni di cicli
Temperatura -10 / +65° C




Rotazione tasto 1° oltre al serraggio totale
Posizione per il montaggio qualsiasi
Tasto tasto a sfera in carburo di tungsteno Ø3mm, filetto M2,5 (sostituibile)
Soffietto protettivo FPM / FKM
Diametro stelo 8 h6



Uscita cavo radiale
Cavo PUR, schermato, lunghezza 2m
Connettore 5 pin, 240 gradi




Avanzamento a molla
Richiamo nessuno
Forza di misura 0,63 N
Informazioni sulla forza di misura allo zero elettrico, tolleranza +/-20%
Forze di misura disponibili
0,16 - 4,0 N




Ripetibilità 0,010 micron
Errore di linearità 0,25% FS su un range +/-1000 micron ( a 20° C) (*)
Sensitività 230 mV/(Vmm)
Rapporto di trasmissione 1:1
Amplificazione 100 kOhm resistenza in ingresso, +/-0,1%
Alimentazione 3,0 V +/-0,5 % RMS
Frequenza 7,5 kHz
Tipo bobina LVDT Marposs
